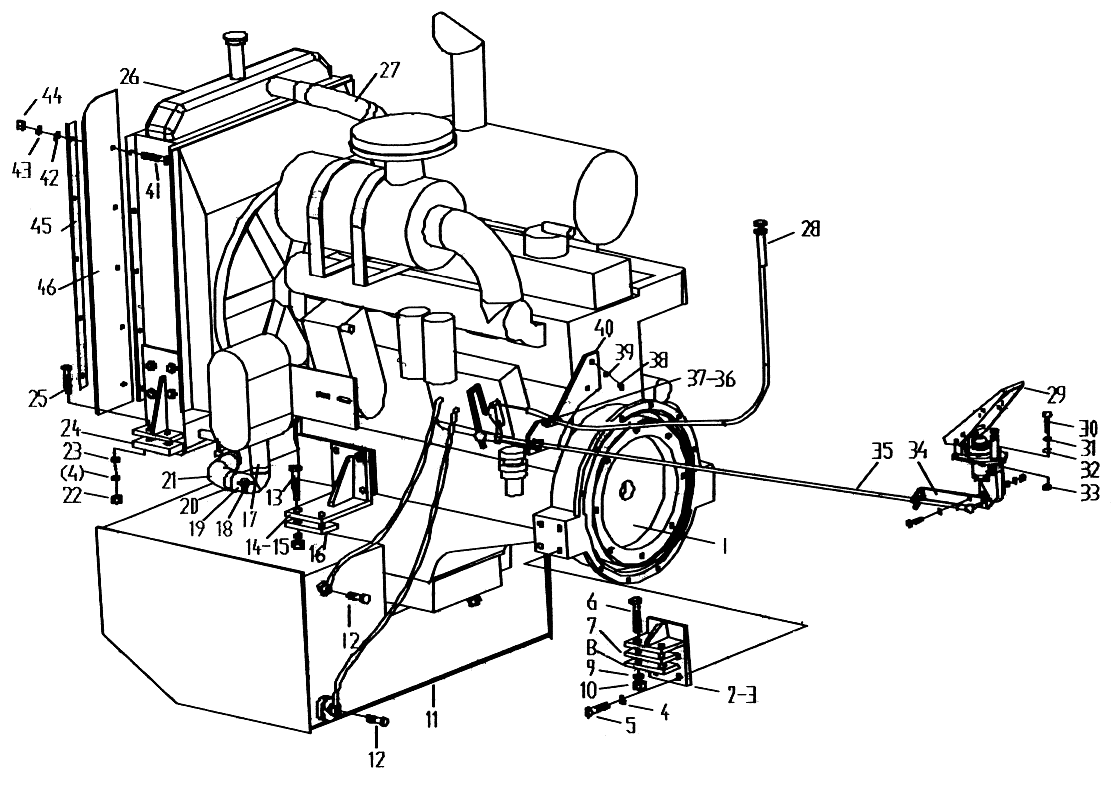

Двигатель LW330F(II).1

Каталожный номер:GB93-87

Комплект:20

Примечание:

№ на схеме:5

Каталожный номер:GB5783-86

Комплект:16

Примечание:

№ на схеме:6

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:7

Наименование:Пластина

Каталожный номер:Z3(YC).1-3

Комплект:2

Примечание:

№ на схеме:8

Наименование:Резиновая пластина

Каталожный номер:Z3(LT).1-2

Комплект:2

Примечание:

№ на схеме:9

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:10

Каталожный номер:GB6170-86

Комплект:8

Примечание:

№ на схеме:11

Наименование:Узел бака

Каталожный номер:330E.1.1

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:Z3(LT).1-6A

Комплект:2

Примечание:

№ на схеме:13

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:14

Каталожный номер:Z3(YC).1.1

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:Z3(LT).1.2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Резиновая пластина

Каталожный номер:Z3(LT)1-3

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шланг

Каталожный номер:LW330F.1-1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Клапан

Каталожный номер:ZL40A.12.4-1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Стык

Каталожный номер:LW330F.1.1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Зажим

Каталожный номер:JB/T8870-1999

Комплект:6

Примечание:

№ на схеме:21

Наименование:Шланг

Каталожный номер:LW330F.1-2

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:23

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:24

Каталожный номер:Z3.1-4

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:26

Наименование:Радиатор

Каталожный номер:LW330F.1.3

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шланг

Каталожный номер:LW330F.1-3

Комплект:1

Примечание:

№ на схеме:28

Наименование:Контроль отсечного предохранителя

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:29

Наименование:Контроль акселератора

Каталожный номер:XZ1129001

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:GB5781-86

Комплект:5

Примечание:

№ на схеме:31

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:32

Каталожный номер:GB97.1-85

Комплект:8

Примечание:

№ на схеме:33

Каталожный номер:GB6170-86

Комплект:3

Примечание:

№ на схеме:34

Каталожный номер:Z5G.1.1.7A-1

Комплект:1

Примечание:

№ на схеме:35

Наименование:Стальная проволока

Каталожный номер:LW330F.1.4

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:Z3G.1.7-2

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:39

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:40

Каталожный номер:LW330F.1.5

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:GB5783-86

Комплект:10

Примечание:

№ на схеме:42

Каталожный номер:GB97.1-85

Комплект:10

Примечание:

№ на схеме:43

Каталожный номер:GB93-87

Комплект:10

Примечание:

№ на схеме:44

Каталожный номер:GB6170-86

Комплект:10

Примечание:

№ на схеме:45
