Узел оси PRC111D006

← Узел приводной оси LW330F.2 Узел ходового механизма 82350200 →

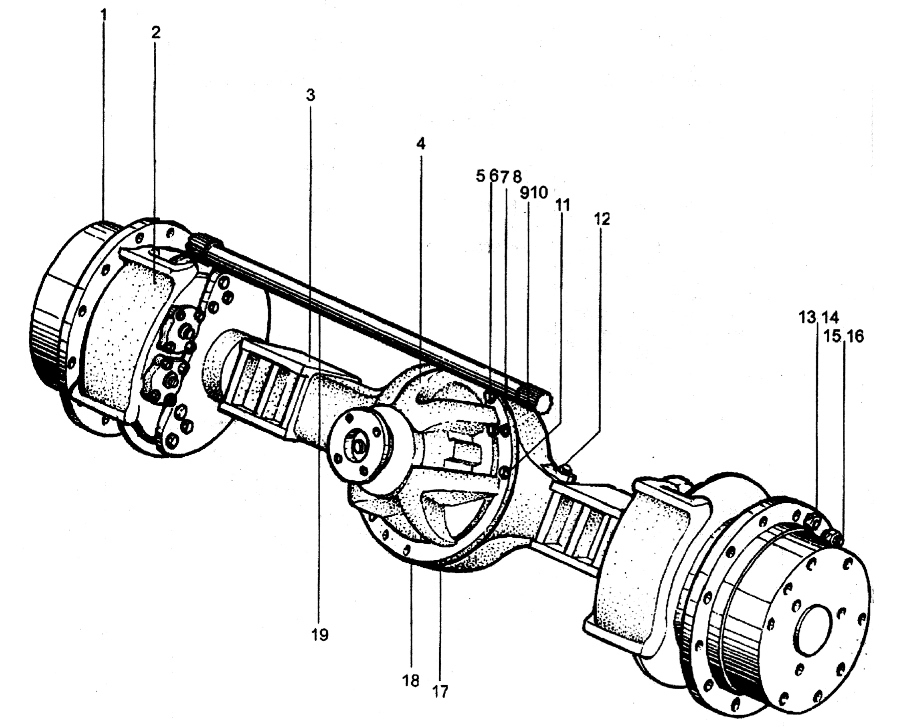

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Узел планетарной редукторной передачи

Каталожный номер:83240200

Комплект:2

Примечание:

№ на схеме:2

Наименование:Узел тормоза

Каталожный номер:72006035

Комплект:2

Примечание:

№ на схеме:3

Наименование:Корпус

Каталожный номер:80350100

Комплект:1

Примечание:

№ на схеме:4

Наименование:Узел ходового механизма

Каталожный номер:82350200

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:75500151

Комплект:7

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:52020003

Комплект:11

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:75500225

Комплект:3

Примечание:

№ на схеме:8

Наименование:Гайка

Каталожный номер:51014003

Комплект:3

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:52000002

Комплект:3

Примечание:

№ на схеме:10

Наименование:Конус

Каталожный номер:75500681

Комплект:3

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:75500159

Комплект:4

Примечание:

№ на схеме:12

Наименование:Заглушка

Каталожный номер:56100001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гайка

Каталожный номер:51010007

Комплект:24

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:52020008

Комплект:24

Примечание:

№ на схеме:15

Наименование:Гайка

Каталожный номер:79600119

Комплект:24

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:80240003

Комплект:24

Примечание:

№ на схеме:17

Наименование:Заглушка

Каталожный номер:75500197

Комплект:2

Примечание:

№ на схеме:18

Наименование:Уплотнение компаундом

Каталожный номер:53200005

Комплект:2

Примечание:

№ на схеме:19

Наименование:Вал оси

Каталожный номер:80214001

Комплект:2

Примечание:
