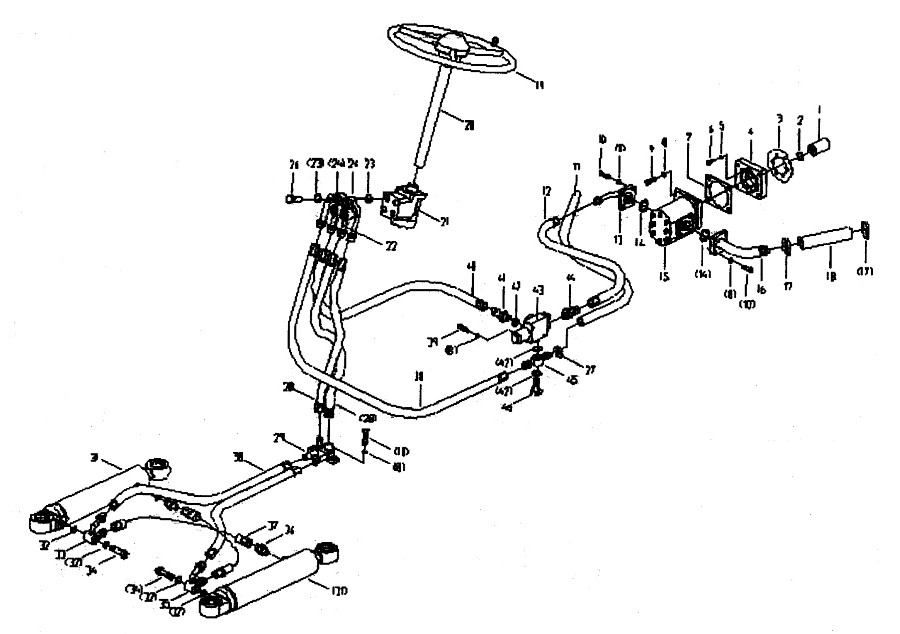

Система рулевого управления LW330F.9

Каталожный номер:Z3.3-14

Комплект:1

Примечание:

№ на схеме:4

Наименование:Фланец

Каталожный номер:Z3.3-11

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:6

Каталожный номер:GB70-85

Комплект:6

Примечание:

№ на схеме:7

Каталожный номер:Z3.3-15

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:GB93-87

Комплект:17

Примечание:

№ на схеме:9

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:10

Каталожный номер:GB5783-86

Комплект:14

Примечание:

№ на схеме:11

Каталожный номер:Z3.9-4

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:LW330F(II).9.1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Стальная трубка

Каталожный номер:LW330F.9.9.1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Круглое кольцо

Каталожный номер:GB3452.1-1992

Комплект:2

Примечание:

№ на схеме:15

Наименование:Насос

Каталожный номер:GB550

Комплект:1

Примечание:

№ на схеме:16

Наименование:Стальная трубка

Каталожный номер:Z3.9.15.1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Зажим

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:

№ на схеме:18

Каталожный номер:Z3.9-3

Комплект:1

Примечание:

№ на схеме:19

Наименование:Рулевое колесо

Каталожный номер:XGZP370

Комплект:1

Примечание:

№ на схеме:20

Наименование:Рулевая колонка

Каталожный номер:Z3.9.7

Комплект:1

Примечание:

№ на схеме:21

Наименование:Устройство смены направления

Каталожный номер:BZZ 1-400

Комплект:1

Примечание:

№ на схеме:22

Наименование:Трубка

Каталожный номер:LW330F(II).9.3.1

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:Q/SC 1294-2000

Комплект:8

Примечание:

№ на схеме:24

Наименование:Трубка

Каталожный номер:LW330F(II).9.2.1

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:Z3.9.11-2

Комплект:4

Примечание:

№ на схеме:27

Наименование:Зажим

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:LW330F(II).9.4

Комплект:2

Примечание:

№ на схеме:29

Каталожный номер:LW330F.9.12

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:LW330F.9.5

Комплект:2

Примечание:

№ на схеме:31

Наименование:Цилиндр рулевого управления

Каталожный номер:Z3.9.1

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:Q/SC 1294-2000

Комплект:4

Примечание:

№ на схеме:33

Наименование:Тройник правый

Каталожный номер:LW330F.9.3.1

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:Z3.9.2-3

Комплект:2

Примечание:

№ на схеме:35

Наименование:Тройник левый

Каталожный номер:LW330F.9.4.1

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:I15LM18X1.5ED

Комплект:2

Примечание:

№ на схеме:37

Каталожный номер:LW330F.9.2

Комплект:2

Примечание:

№ на схеме:38

Каталожный номер:LW330F(II).9.5

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:GB21-76

Комплект:3

Примечание:

№ на схеме:40

Каталожный номер:LW330F(II).9.7

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:390G9-5

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:Q/SC 1294-2000

Комплект:3

Примечание:

№ на схеме:43

Наименование:Клапан

Каталожный номер:FLD-30Z

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:I15LM27X1.5ED

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:LW330F(II).9.6

Комплект:1

Примечание:

№ на схеме:46
