Топливный бак 330Е.1.1

← Двигатель LW330F(II).1 Ведущий мост LW330F.2 →

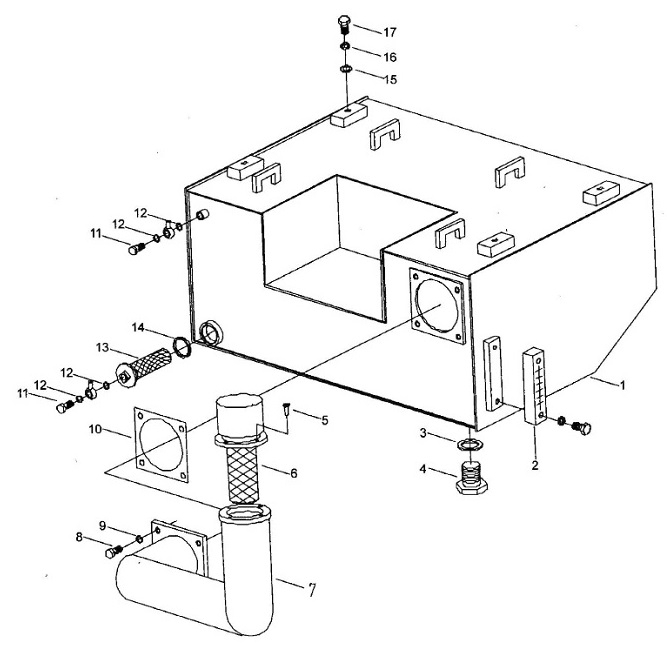

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank Body

Каталожный номер:330Е.1.1.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Level Gauge

Каталожный номер:YWZ-127

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-Ring 45x3.5

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw Plug

Каталожный номер:ZL40.1.3-7

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x16

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:6

Наименование:Oil Filter

Каталожный номер:XGXL2-10x0.63

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil Injecting Hole

Каталожный номер:Z3.1A.1.1A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x20

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:10

Наименование:Seal Washer

Каталожный номер:Z3.1A.1-1

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M14x1.5

Каталожный номер:Z3(LT).1-6A

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 14

Каталожный номер:JB982-77

Комплект:4

Примечание:

№ на схеме:13

Наименование:Oil Filter

Каталожный номер:XGXL5-10xl00

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 45

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 16

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M 16x35

Каталожный номер:GB5783-86

Комплект:4

Примечание:
