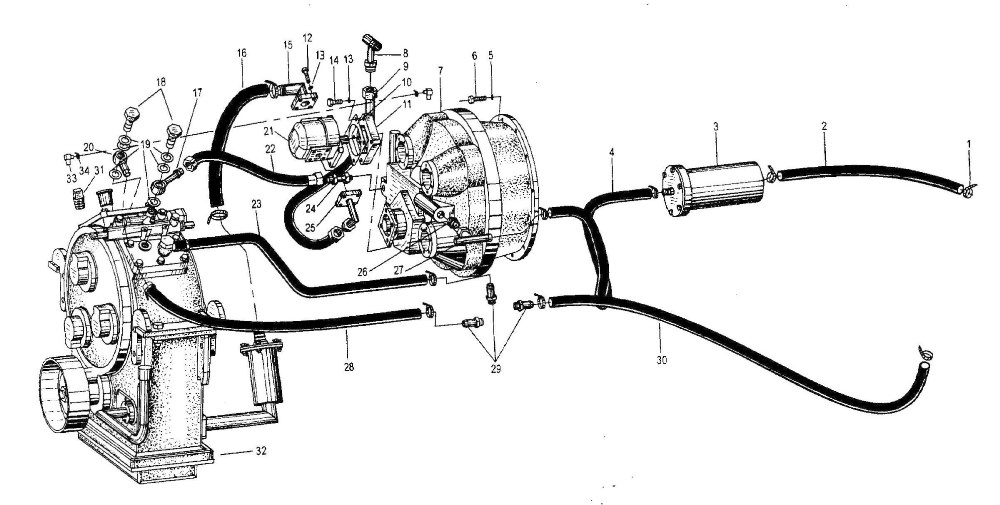

КПП и преобразователь крутящего момента LW330F.3

← Тормоз Преобразователь крутящего момента YJ315X →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hoop 31-36

Каталожный номер:JB3616.1-1984

Комплект:10

Примечание:

№ на схеме:2

Наименование:Hose Ф19

Каталожный номер:Z3.3-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil Filler

Каталожный номер:Z3.3.6

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Ф19

Каталожный номер:Z3.3-2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:18

Примечание:

№ на схеме:6

Наименование:Bolt M12x30

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:7

Наименование:Torque Converter

Каталожный номер:YJ315X

Комплект:1

Примечание:

№ на схеме:8

Наименование:Joint

Каталожный номер:LW330F.3.1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:LW330F.3.7A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Paper Pad

Каталожный номер:Z3.3-15

Комплект:1

Примечание:

№ на схеме:11

Наименование:Joint Disc

Каталожный номер:Z3.3-11

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x35

Каталожный номер:GB5782-86

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:14

Наименование:Bolt M10x40

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:15

Наименование:Oil Inlet Flange

Каталожный номер:LW330F.3.6

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Ф32

Каталожный номер:Z3.3-4

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ball Articulating Joint

Каталожный номер:LW330F.3.4

Комплект:1

Примечание:

№ на схеме:18

Наименование:Articulating Bolt

Каталожный номер:Z3.3-10

Комплект:3

Примечание:

№ на схеме:19

Наименование:Washer 22

Каталожный номер:JB982-77

Комплект:9

Примечание:

№ на схеме:20

Наименование:Joint

Каталожный номер:Z3.3.11

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shift Pump

Каталожный номер:СВ32

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:LW330F.3.5

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose Ф32

Каталожный номер:Z3.3-6

Комплект:1

Примечание:

№ на схеме:24

Наименование:Right Angle Joint

Каталожный номер:LW330F.3.2

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil Outlet Flange

Каталожный номер:LW330F.3.3A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Joint

Каталожный номер:Z3.3-7A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Joint

Каталожный номер:Z3.3.8

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose Ф19

Каталожный номер:Z3.3-8

Комплект:1

Примечание:

№ на схеме:29

Наименование:Joint

Каталожный номер:Z3.3-19

Комплект:3

Примечание:

№ на схеме:30

Наименование:Hose Ф19

Каталожный номер:Z3.3-5

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw Plug

Каталожный номер:Z5G. 1.3-5

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gearbox

Каталожный номер:BS428

Комплект:1

Примечание:

№ на схеме:33

Наименование:Joint

Каталожный номер:Z3.3.16-1

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hoop 40-50

Каталожный номер:JB3616.1-1984

Комплект:4

Примечание:

№ на схеме:35

Наименование:Hose Ф32

Каталожный номер:Z3.3.16-2

Комплект:1

Примечание:
