XM-60 Пневмопривод

← ZL40.12.4C Дисковый тормоз ZL50E.9.6, ZL50E.9.7 Тормозной пневмоцилиндр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

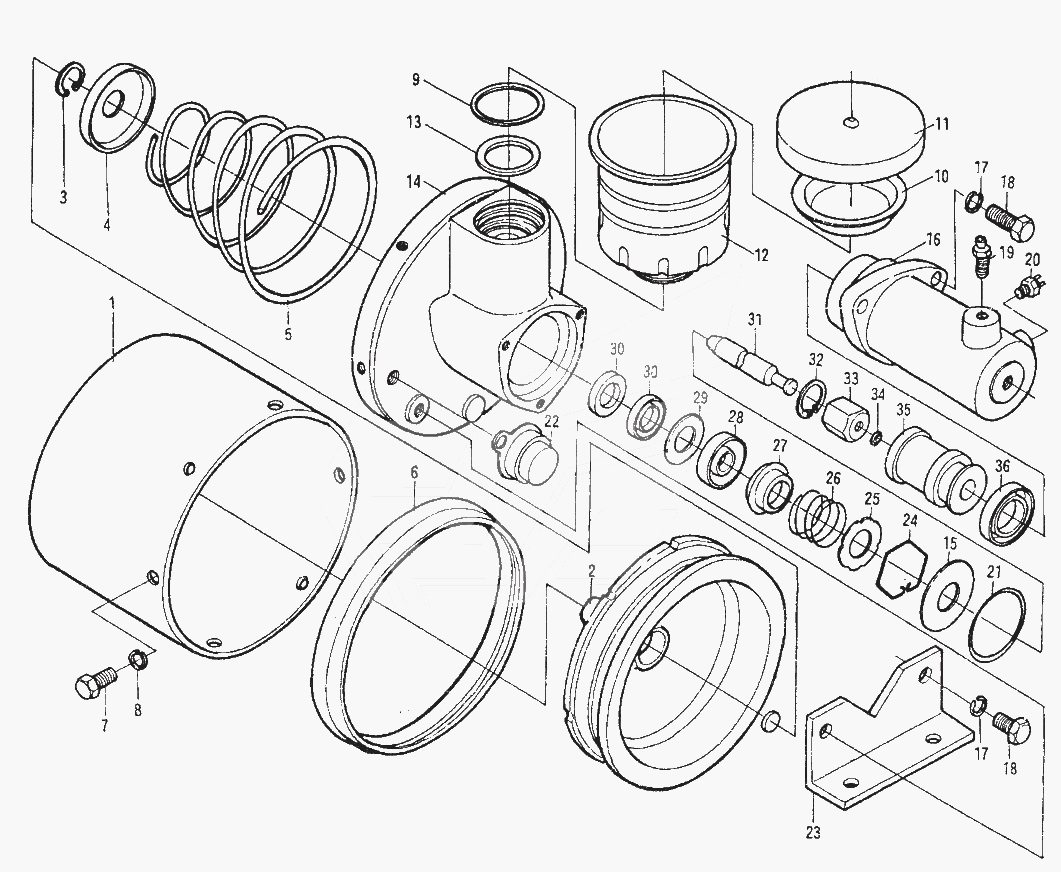

№ на схеме:1

Наименование:КОРПУС ПНЕВМОПРИВОДА

Каталожный номер:XM-60-3510001

Комплект:1

Примечание:

№ на схеме:2

Наименование:ВОЗДУШНЫЙ ПОРШЕНЬ

Каталожный номер:XM-60-3510301

Комплект:1

Примечание:

№ на схеме:3

Наименование:ШАЙБА 80

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:4

Наименование:СТОПОРНАЯ ШАЙБА

Каталожный номер:TD72LC-3510005

Комплект:

Примечание:

№ на схеме:5

Наименование:ПРУЖИНА

Каталожный номер:SH361-3519154

Комплект:1

Примечание:

№ на схеме:6

Наименование:РЕЗИНОВОЕ ВНУТРЕННЕЕ УПЛОТНЕНИЕ ПОРШНЯ

Каталожный номер:XM-60-3510302

Комплект:1

Примечание:

№ на схеме:7

Наименование:БОЛТ М18х40

Каталожный номер:GB5781-86

Комплект:6

Примечание:

№ на схеме:8

Наименование:СТОПОРНАЯ ШАЙБА 8

Каталожный номер:GB859-87

Комплект:6

Примечание:

№ на схеме:9

Наименование:КОЛЬЦО

Каталожный номер:W50-3505006

Комплект:1

Примечание:

№ на схеме:10

Наименование:ПЛАВАЮЩАЯ КРЫШКА

Каталожный номер:TD50A-D-3505012

Комплект:1

Примечание:

№ на схеме:11

Наименование:ГОЛОВКА ЦИЛИНДРА

Каталожный номер:TD50A-D-3505011

Комплект:1

Примечание:

№ на схеме:12

Наименование:КОРПУС МАСЛЯНОЙ ЧАШКИ

Каталожный номер:TD50A-D-3505013

Комплект:1

Примечание:

№ на схеме:13

Наименование:УПЛОТНЕНИЕ

Каталожный номер:XM60-3510014

Комплект:1

Примечание:

№ на схеме:14

Наименование:КРЫШКА

Каталожный номер:XM-60-3510008

Комплект:1

Примечание:

№ на схеме:15

Наименование:ПЛАСТИНА

Каталожный номер:XM-60-3510007

Комплект:1

Примечание:

№ на схеме:16

Наименование:ЦИЛИНДРИЧЕСКИЙ КОРПУС

Каталожный номер:XM60.3510010

Комплект:1

Примечание:

№ на схеме:18

Наименование:БOЛT M10x30

Каталожный номер:GB5781086

Комплект:5

Примечание:

№ на схеме:19

Наименование:БОЛТ

Каталожный номер:TD50A-D-3517037

Комплект:5

Примечание:

№ на схеме:20

Наименование:ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗОВ

Каталожный номер:TK6138

Комплект:1

Примечание:

№ на схеме:21

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПОРШНЯ

Каталожный номер:CA141-3514032-01

Комплект:1

Примечание:

№ на схеме:22

Наименование:КРЫШКА

Каталожный номер:TD50A-D-3510100

Комплект:1

Примечание:

№ на схеме:23

Наименование:СУППОРТ

Каталожный номер:XM-60-3510011

Комплект:1

Примечание:

№ на схеме:24

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:TD50A-D-3510018

Комплект:1

Примечание:

№ на схеме:25

Наименование:ПОРШНЕВОЕ КОЛЬЦО

Каталожный номер:TD72LC-3510013

Комплект:1

Примечание:

№ на схеме:26

Наименование:ПРУЖИНА

Каталожный номер:TD72LC-3510012

Комплект:1

Примечание:

№ на схеме:27

Наименование:КОЛЬЦО

Каталожный номер:TD72LC-3510011

Комплект:1

Примечание:

№ на схеме:28

Наименование:РЕЗИНОВОЕ ВНУТРЕННЕЕ УПЛОТНЕНИЕ

Каталожный номер:TD72LC3510010

Комплект:1

Примечание:

№ на схеме:29

Наименование:ШАЙБА

Каталожный номер:XM-60-3510012

Комплект:1

Примечание:

№ на схеме:30

Наименование:МАСЛЯНОЕ УПЛОТНЕНИЕ

Каталожный номер:SD18x30x10

Комплект:2

Примечание:

№ на схеме:31

Наименование:ТОЛКАЮЩИЙ ШТОК

Каталожный номер:XM-60-3510003

Комплект:1

Примечание:

№ на схеме:32

Наименование:ШАЙБА 50

Каталожный номер:GB893.1-86

Комплект:1

Примечание:

№ на схеме:33

Наименование:СЕДЛО ШТОКА

Каталожный номер:XM-60-3510106B

Комплект:1

Примечание:

№ на схеме:34

Наименование:ГИДРАВЛИЧЕСКИЙ ПОРШЕНЬ

Каталожный номер:XM-60-3510101B

Комплект:1

Примечание:

№ на схеме:35

Наименование:ВПУСКНОЙ МАСЛЯНЫЙ КЛАПАН

Каталожный номер:980S-3510116

Комплект:1

Примечание:

№ на схеме:36

Наименование:ВНУТРЕННЕЕ РЕЗИНОВОЕ УПЛОТНЕНИЕ

Каталожный номер:XM-60-3510102B

Комплект:1

Примечание:
