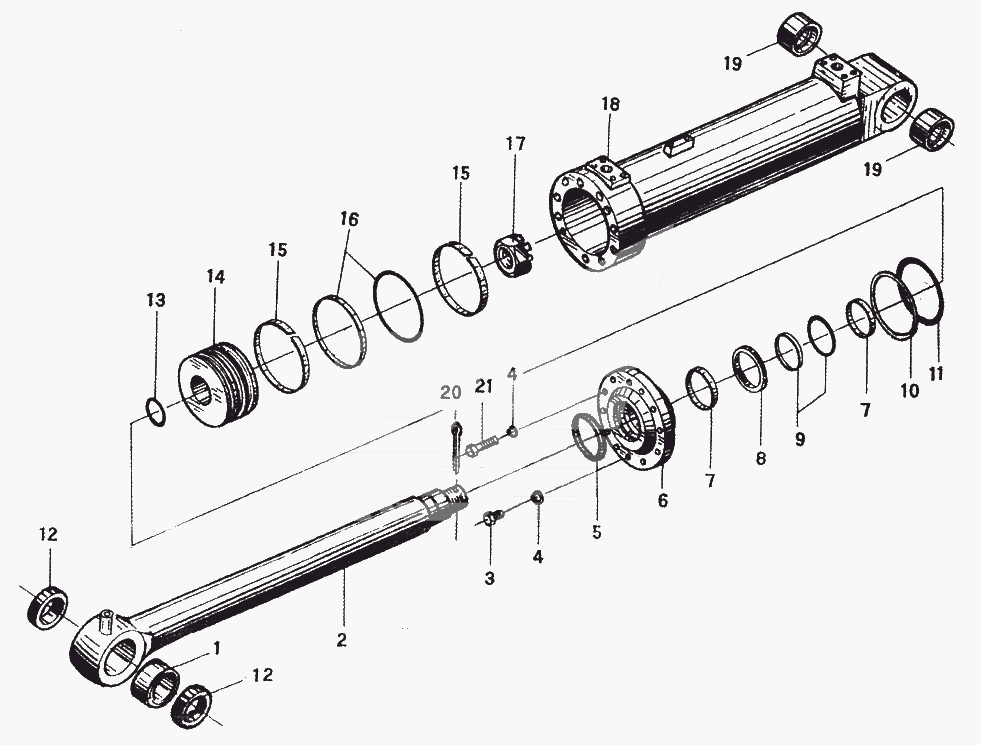

Цилиндр наклона

← LW560F.7.1.13 Гидравлический масляный бак Левый (правый) цилиндр подъема →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ПOДШИПHИK GE80ES

Каталожный номер:GB304.5-81

Комплект:1

Примечание:

№ на схеме:2

Наименование:ШТОК ПОРШНЯ

Каталожный номер:Z5G7.1.1.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:БОЛТ М30х2х140

Каталожный номер:GB5785-86

Комплект:2

Примечание:

№ на схеме:4

Наименование:ШАЙБА 12

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:5

Наименование:HAБOPHOE УПЛOTHEHИE D100

Каталожный номер:CK-100

Комплект:1

Примечание:

№ на схеме:6

Наименование:КРЫШКА

Каталожный номер:ZL50E.7.1.1-6

Комплект:1

Примечание:

№ на схеме:7

Наименование:ПОДДЕРЖИВАЮЩЕЕ КОЛЬЦО

Каталожный номер:ZL50E.7.1.1-1

Комплект:2

Примечание:

№ на схеме:8

Наименование:КОЛЬЦО 45х60х11.5

Каталожный номер:JB/JQ22101-87

Комплект:1

Примечание:

№ на схеме:9

Наименование:KOЛЬЦO D45

Каталожный номер:S-55013

Комплект:1

Примечание:

№ на схеме:10

Наименование:КОЛЬЦО 75х3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:12

Наименование:КОЛЬЦЕВАЯ КРЫШКА

Каталожный номер:Z5G.7.1.1-2

Комплект:2

Примечание:

№ на схеме:13

Наименование:KOЛЬЦO 50x2.65

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:14

Наименование:ПОРШЕНЬ

Каталожный номер:ZL50E.7.1.1-2

Комплект:1

Примечание:

№ на схеме:15

Наименование:ZL50E.7.1.1-3

Каталожный номер:ZL50E.7.1.1-3

Комплект:2

Примечание:

№ на схеме:16

Наименование:KOЛЬЦO D90

Каталожный номер:S-55044

Комплект:1

Примечание:

№ на схеме:17

Наименование:ГАЙКА

Каталожный номер:ZL50E.7.1.1-4

Комплект:1

Примечание:

№ на схеме:18

Наименование:ЦИЛИНДРИЧЕСКИЙ КОРПУС

Каталожный номер:Z5G7.1.1.1

Комплект:1

Примечание:

№ на схеме:19

Наименование:ВЫРАВНИВАЮЩАЯ ВТУЛКА

Каталожный номер:Z5G7.1.1-5

Комплект:2

Примечание:

№ на схеме:20

Наименование:ШTИФT 1.6x16

Каталожный номер:GB91-86

Комплект:1

Примечание:
