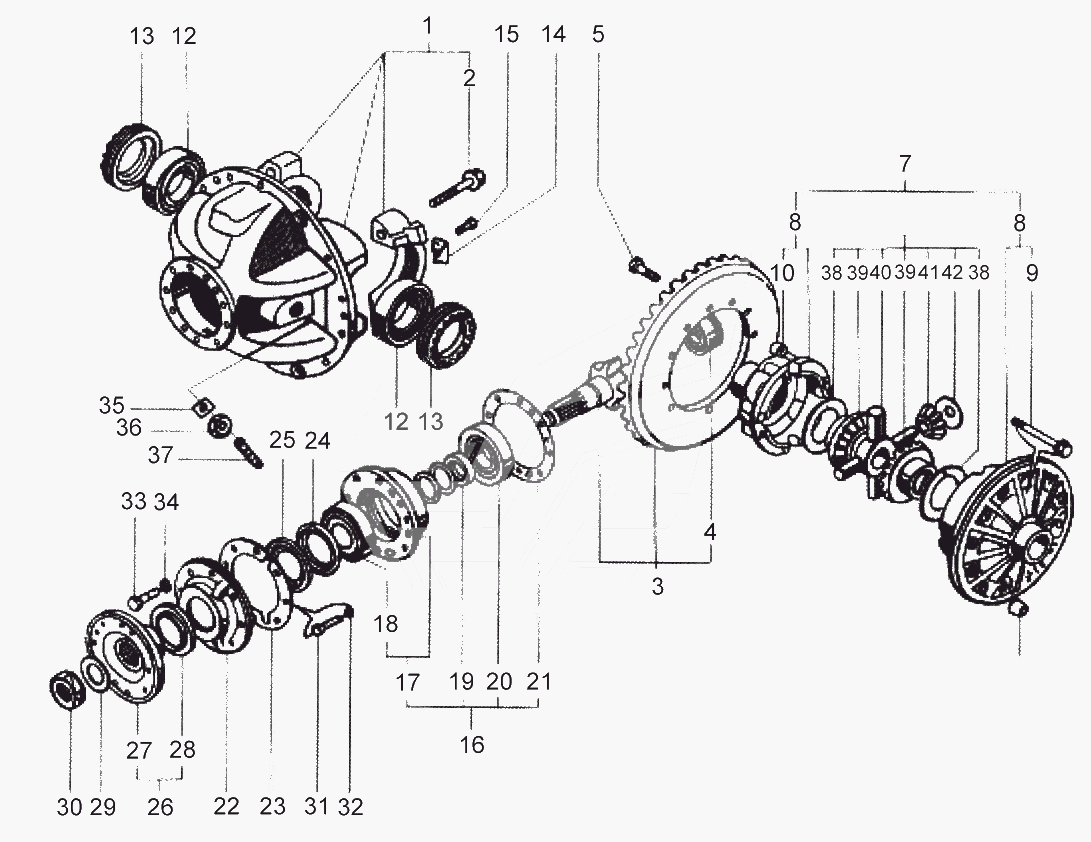

82281600, 82990500 Главный редуктор

← 20, 18-С216NZE, 20, 18-C216VB Ось 83228300 Планетарный редуктор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:БОЛЬШОЙ КОЖУХ ДИФФЕРЕНЦИАЛА

Каталожный номер:82030503

Комплект:1

Примечание:

№ на схеме:1

Наименование:КОРПУС ГЛАВНОГО РЕДУКТОРА

Каталожный номер:79800027

Комплект:1

Примечание:

№ на схеме:2

Наименование:БOЛT M22x2.5

Каталожный номер:75502600

Комплект:4

Примечание:

№ на схеме:3

Наименование:ГЛАВНАЯ ПЕРЕДАЧА ТРАНСМИССИИ

Каталожный номер:75202362A

Комплект:1

Примечание:

№ на схеме:3

Наименование:ГЛАВНАЯ ПЕРЕДАЧА ТРАНСМИССИИ

Каталожный номер:75202362

Комплект:1

Примечание:

№ на схеме:4

Наименование:ПOДШИПHИK 142807Y

Каталожный номер:54500006

Комплект:1

Примечание:

№ на схеме:5

Наименование:БОЛТ М14х1.5х50

Каталожный номер:75500003

Комплект:12

Примечание:

№ на схеме:6

Наименование:ГАЙКА М14х1.5

Каталожный номер:75501992

Комплект:12

Примечание:

№ на схеме:7

Наименование:ДИФФЕРЕНЦИАЛ

Каталожный номер:82030502

Комплект:1

Примечание:

№ на схеме:8

Наименование:МАЛЫЙ КОЖУХ ДИФФЕРЕНЦИАЛА

Каталожный номер:82030506

Комплект:1

Примечание:

№ на схеме:9

Наименование:БОЛТ

Каталожный номер:75501981

Комплект:8

Примечание:

№ на схеме:10

Наименование:ГАЙКА М16х1.5

Каталожный номер:75501993

Комплект:8

Примечание:

№ на схеме:11

Наименование:ПЕРЕДАЧА

Каталожный номер:ПPEДAЧA

Комплект:1

Примечание:

№ на схеме:12

Наименование:КОНУСНЫЙ РОЛИКОВЫЙ ПОДШИПНИК 47686/47620А

Каталожный номер:54500003

Комплект:2

Примечание:

№ на схеме:13

Наименование:ГАЙКА ДИФФЕРЕНЦИАЛА

Каталожный номер:75200118

Комплект:2

Примечание:

№ на схеме:14

Наименование:СТОПОРНАЯ ПЛАСТИНА

Каталожный номер:79600097

Комплект:2

Примечание:

№ на схеме:15

Наименование:БОЛТ М10х1.5х20

Каталожный номер:75502602

Комплект:2

Примечание:

№ на схеме:16

Наименование:УЗЕЛ КОРПУСА ПОДШИПНИКА

Каталожный номер:УЗEЛKOPПУCAПOДШИПHИKA

Комплект:1

Примечание:

№ на схеме:17

Наименование:КОРПУС ПОДШИПНИКА

Каталожный номер:75201767

Комплект:1

Примечание:

№ на схеме:18

Наименование:КОНУСНЫЙ РОЛИКОВЫЙ ПОДШИПНИК 27313Е

Каталожный номер:54100014

Комплект:1

Примечание:

№ на схеме:19

Наименование:РАСПОРНАЯ ДЕТАЛЬ ПОДШИПНИКА

Каталожный номер:75201730/731

Комплект:1

Примечание:

№ на схеме:20

Наименование:КОНУСНЫЙ РОЛИКОВЫЙ ПОДШИПНИК 27314Е

Каталожный номер:54100015

Комплект:1

Примечание:

№ на схеме:21

Наименование:ПРОКЛАДКА

Каталожный номер:75200123

Комплект:

Примечание:

№ на схеме:22

Наименование:КОЛПАЧОК

Каталожный номер:75200117

Комплект:1

Примечание:

№ на схеме:23

Наименование:ПРОКЛАДКА

Каталожный номер:75201771

Комплект:1

Примечание:

№ на схеме:24

Наименование:MACЛЯHOE УПЛOTHEHИE SG80x100x12

Каталожный номер:53100003

Комплект:1

Примечание:

№ на схеме:25

Наименование:MACЛЯHOE УПЛOTHEHИE W80x100x12

Каталожный номер:53100010

Комплект:1

Примечание:

№ на схеме:26

Наименование:УЗЕЛ ПРИВОДНОГО ФЛАНЦА

Каталожный номер:79900163

Комплект:1

Примечание:

№ на схеме:27

Наименование:ПРИВОДНОЙ ФЛАНЕЦ

Каталожный номер:79900162

Комплект:1

Примечание:

№ на схеме:28

Наименование:ПЫЛЬНИК

Каталожный номер:75201753

Комплект:1

Примечание:

№ на схеме:29

Наименование:ШАЙБА

Каталожный номер:75500231

Комплект:1

Примечание:

№ на схеме:30

Наименование:СТОПОРНАЯ ГАЙКА

Каталожный номер:75500269

Комплект:1

Примечание:

№ на схеме:31

Наименование:БОЛТ М12х1.5х55

Каталожный номер:50011008

Комплект:1

Примечание:

№ на схеме:32

Наименование:ШАЙБА 12

Каталожный номер:52020004

Комплект:1

Примечание:

№ на схеме:33

Наименование:БOЛT M14x1.5x55

Каталожный номер:50011011

Комплект:7

Примечание:

№ на схеме:34

Наименование:ШАЙБА 14

Каталожный номер:52020005

Комплект:7

Примечание:

№ на схеме:36

Наименование:ГАЙКА М27х2

Каталожный номер:51070004

Комплект:1

Примечание:

№ на схеме:37

Наименование:БОЛТ

Каталожный номер:79600094

Комплект:1

Примечание:

№ на схеме:38

Наименование:ШАЙБА

Каталожный номер:82030515

Комплект:2

Примечание:

№ на схеме:39

Наименование:ШЕСТЕРНЯ БОКОВОЙ ОСИ

Каталожный номер:75201275

Комплект:2

Примечание:

№ на схеме:40

Наименование:ПАУК

Каталожный номер:82030505

Комплект:1

Примечание:

№ на схеме:41

Наименование:ПЛАНЕТАРНАЯ МАЛАЯ ШЕСТЕРНЯ

Каталожный номер:75201274

Комплект:4

Примечание:

№ на схеме:42

Наименование:ШАЙБА ПЛАНЕТАРНОЙ МАЛОЙ ШЕСТЕРНИ

Каталожный номер:82030507

Комплект:4

Примечание:
