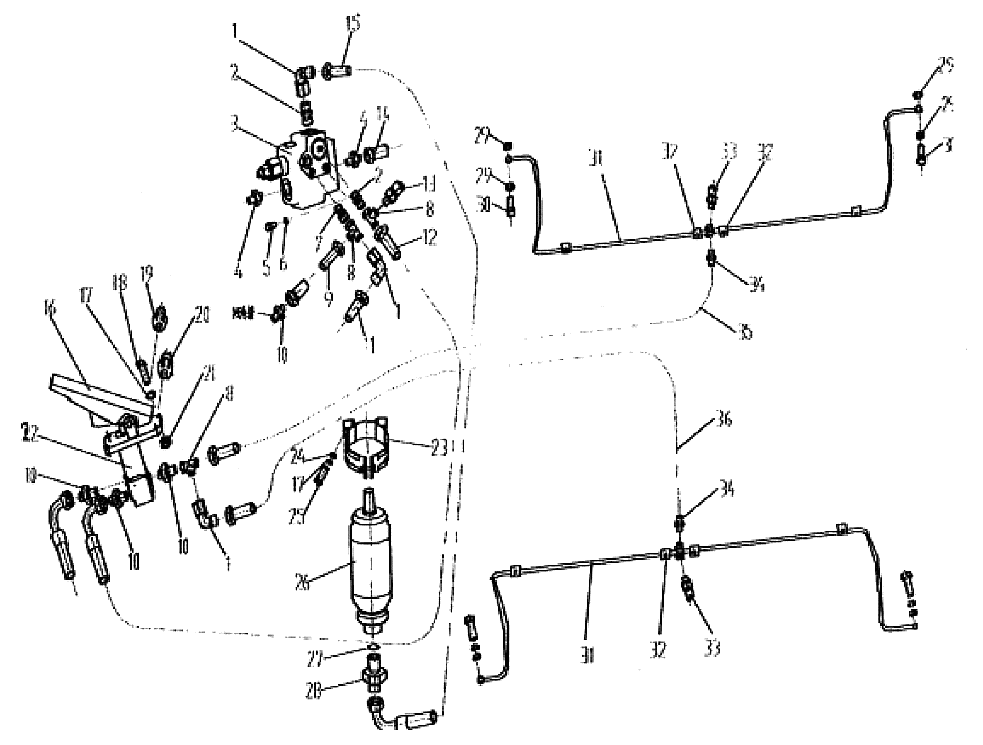

Тормозная гидравлическая система

← Рулевая гидравлическая система Гидравлический узел →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Штуцер

Каталожный номер:101020525

Комплект:3

Примечание:

№ на схеме:2

Наименование:Штуцер

Каталожный номер:101020191

Комплект:

Примечание:

№ на схеме:3

Наименование:Аккумуляторный клапан

Каталожный номер:101000042

Комплект:1

Примечание:

№ на схеме:4

Наименование:Штуцер

Каталожный номер:101020700

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт M6X60

Каталожный номер:104040009

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 6

Каталожный номер:104040007

Комплект:2

Примечание:

№ на схеме:7

Наименование:Штуцер

Каталожный номер:101020697

Комплект:1

Примечание:

№ на схеме:8

Наименование:Штуцер

Каталожный номер:101020202

Комплект:3

Примечание:

№ на схеме:9

Наименование:Шланг

Каталожный номер:101021318

Комплект:1

Примечание:

№ на схеме:10

Наименование:Штуцер

Каталожный номер:101020417

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шланг

Каталожный номер:101021319

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шланг

Каталожный номер:101021172

Комплект:1

Примечание:

№ на схеме:13

Наименование:Проверочный штуцер

Каталожный номер:101020729

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шланг

Каталожный номер:101021329

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шланг

Каталожный номер:101020308

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ножной тормоз

Каталожный номер:001210095

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба 8

Каталожный номер:104040007

Комплект:10

Примечание:

№ на схеме:18

Наименование:Болт M8X45

Каталожный номер:104000321

Комплект:4

Примечание:

№ на схеме:19

Наименование:Переключатель лампы тормоза

Каталожный номер:102040028

Комплект:1

Примечание:

№ на схеме:20

Наименование:Нижний нажимной валковый переключатель

Каталожный номер:102040029

Комплект:1

Примечание:

№ на схеме:21

Наименование:Гайка M8

Каталожный номер:104030024

Комплект:4

Примечание:

№ на схеме:22

Наименование:Тормозной клапан

Каталожный номер:101000059

Комплект:1

Примечание:

№ на схеме:23

Наименование:Хомут

Каталожный номер:101040031

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шайба 8

Каталожный номер:104040081

Комплект:4

Примечание:

№ на схеме:25

Наименование:Болт M8X16

Каталожный номер:104000090

Комплект:4

Примечание:

№ на схеме:26

Наименование:Аккумулятор

Каталожный номер:101040030

Комплект:1

Примечание:

№ на схеме:27

Наименование:Кольцо50X3.1

Каталожный номер:101030054

Комплект:1

Примечание:

№ на схеме:28

Наименование:Штуцер

Каталожный номер:001410157

Комплект:1

Примечание:

№ на схеме:29

Наименование:Шайба 14

Каталожный номер:104040040

Комплект:8

Примечание:

№ на схеме:30

Наименование:Болт M14X1.5X32

Каталожный номер:104000100

Комплект:4

Примечание:

№ на схеме:31

Наименование:Трубка

Каталожный номер:001440041

Комплект:2

Примечание:

№ на схеме:32

Наименование:Хомут

Каталожный номер:101010006

Комплект:8

Примечание:

№ на схеме:33

Наименование:Проверочный штуцер

Каталожный номер:101020254

Комплект:2

Примечание:

№ на схеме:34

Наименование:Штуцер

Каталожный номер:101020487

Комплект:2

Примечание:

№ на схеме:35

Наименование:Шланг

Каталожный номер:101021316

Комплект:1

Примечание:

№ на схеме:36

Наименование:Шланг

Каталожный номер:101021317

Комплект:1

Примечание:
