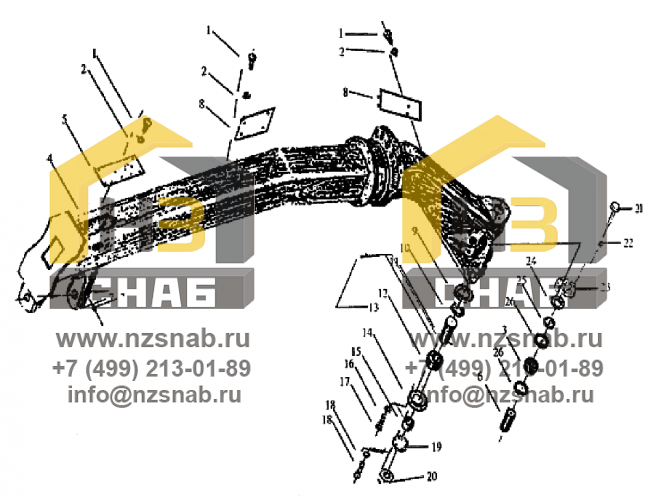

Передняя рама

← Осевой узел качения Ось управления поворотом →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт M8X20

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:2

Наименование:Шайба 8

Каталожный номер:104040007

Комплект:12

Примечание:

№ на схеме:3

Наименование:Соединительный подшипник GE90ES

Каталожный номер:105020003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Передняя рама

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:Накладка

Каталожный номер:001130011

Комплект:1

Примечание:

№ на схеме:6

Наименование:Верхняя бериллиевая ось

Каталожный номер:001210091

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ниппель смазочного шприца M10X1

Каталожный номер:108000002

Комплект:9

Примечание:

№ на схеме:8

Наименование:Накладка

Каталожный номер:001130012

Комплект:2

Примечание:

№ на схеме:9

Наименование:Сальник

Каталожный номер:001210057

Комплект:1

Примечание:

№ на схеме:10

Наименование:Войлочное кольцо

Каталожный номер:001210058

Комплект:1

Примечание:

№ на схеме:11

Наименование:Бериллиевая ось

Каталожный номер:001210092

Комплект:1

Примечание:

№ на схеме:12

Наименование:Соединительный подшипник EG90ES

Каталожный номер:105020010

Комплект:

Примечание:

№ на схеме:13

Наименование:Штифт 8X80

Каталожный номер:104Q70056

Комплект:1

Примечание:

№ на схеме:14

Наименование:Фланец

Каталожный номер:001210093

Комплект:1

Примечание:

№ на схеме:15

Наименование:Втулка оси

Каталожный номер:001210055

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба 12

Каталожный номер:104040019

Комплект:12

Примечание:

№ на схеме:17

Наименование:Болт M10X1.5X35

Каталожный номер:104000094

Комплект:6

Примечание:

№ на схеме:18

Наименование:Болт M10X1.5X35

Каталожный номер:104000017

Комплект:6

Примечание:

№ на схеме:19

Наименование:Накладка

Каталожный номер:001210094

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гайка

Каталожный номер:001210056

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт M12X30

Каталожный номер:104000052

Комплект:4

Примечание:

№ на схеме:22

Наименование:Шайба 12

Каталожный номер:104040005

Комплект:4

Примечание:

№ на схеме:23

Наименование:Накладка

Каталожный номер:001210090

Комплект:2

Примечание:

№ на схеме:24

Наименование:Сальник

Каталожный номер:001210088

Комплект:1

Примечание:

№ на схеме:25

Наименование:Войлочное кольцо

Каталожный номер:001210089

Комплект:1

Примечание:

№ на схеме:26

Наименование:Болт 130

Каталожный номер:104050004

Комплект:2

Примечание:
