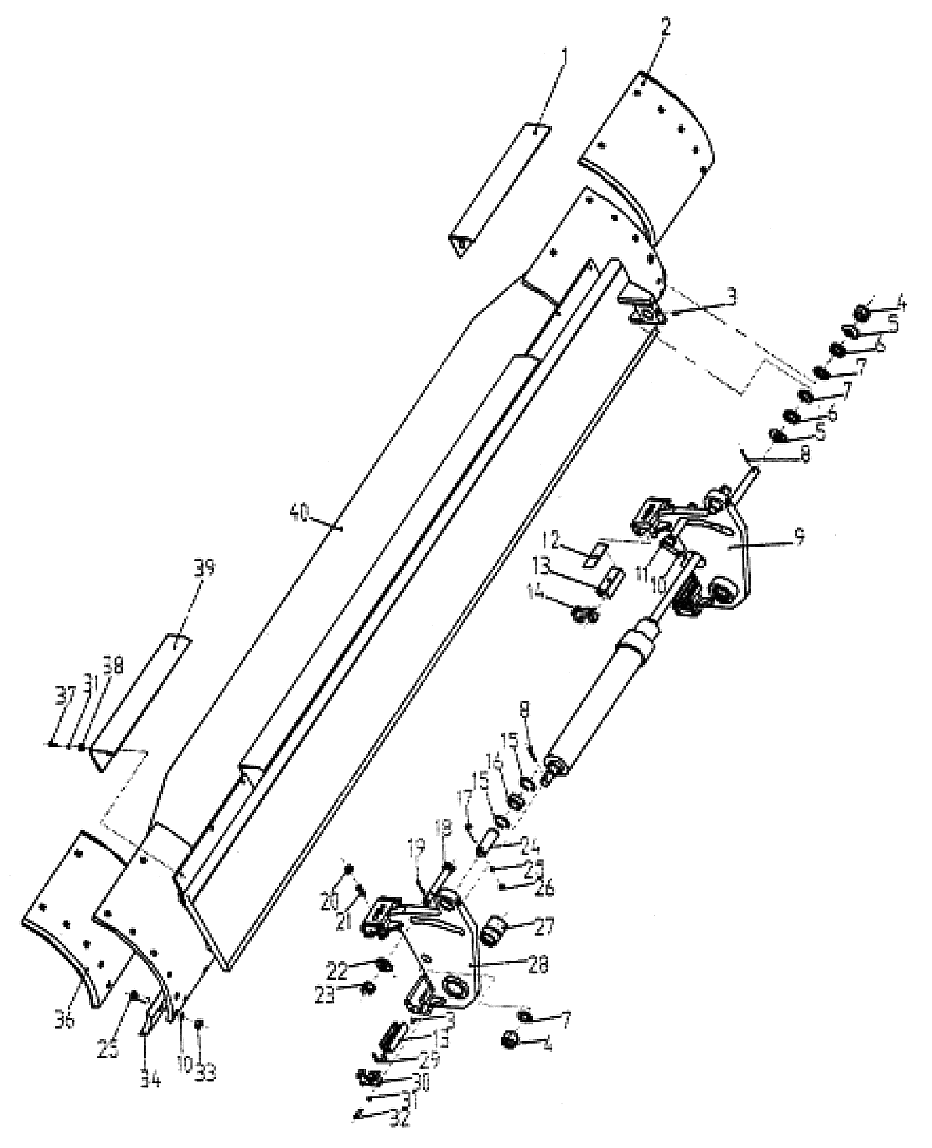

Отвал

← Рабочее оборудование Рабочее оборудование →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Правая предохранительная пластина

Каталожный номер:001210493

Комплект:1

Примечание:

№ на схеме:2

Наименование:Правое лезвие

Каталожный номер:PY180G.10.2-3

Комплект:1

Примечание:

№ на схеме:3

Наименование:Масленка колпачковая M10X1

Каталожный номер:108000001

Комплект:9

Примечание:

№ на схеме:4

Наименование:Гайка M30

Каталожный номер:104030032

Комплект:2

Примечание:

№ на схеме:5

Наименование:Шайба 30

Каталожный номер:104040067

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 30

Каталожный номер:104040068

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шайба 30

Каталожный номер:104040089

Комплект:2

Примечание:

№ на схеме:8

Наименование:Штифт 06.3X60

Каталожный номер:104070011

Комплект:2

Примечание:

№ на схеме:9

Наименование:Регулятор угла (правый)

Каталожный номер:001210016

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба 16

Каталожный номер:104040004

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт M16X60

Каталожный номер:104000072

Комплект:1

Примечание:

№ на схеме:12

Наименование:Блок прокладок

Каталожный номер:001210011

Комплект:2

Примечание:

№ на схеме:13

Наименование:Медный желоб

Каталожный номер:001210007

Комплект:4

Примечание:

№ на схеме:14

Наименование:Блокирующая пластина

Каталожный номер:001210005

Комплект:6

Примечание:

№ на схеме:15

Наименование:Блокирующее кольцо 55

Каталожный номер:104050005

Комплект:4

Примечание:

№ на схеме:16

Наименование:Подшипник GE35ES

Каталожный номер:105020004

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт M10X70

Каталожный номер:104000053

Комплект:2

Примечание:

№ на схеме:18

Наименование:Фиксирующий штифт

Каталожный номер:001210009

Комплект:2

Примечание:

№ на схеме:19

Наименование:Штифт 05X50

Каталожный номер:104070018

Комплект:2

Примечание:

№ на схеме:20

Наименование:Гайка M16

Каталожный номер:104030047

Комплект:4

Примечание:

№ на схеме:21

Наименование:Болт M16X40

Каталожный номер:104020024

Комплект:4

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:001210012

Комплект:1

Примечание:

№ на схеме:23

Наименование:Гайка M24X2

Каталожный номер:1040300888

Комплект:2

Примечание:

№ на схеме:24

Наименование:Штифт

Каталожный номер:001210010

Комплект:2

Примечание:

№ на схеме:25

Наименование:Шайба 10

Каталожный номер:104040008

Комплект:2

Примечание:

№ на схеме:26

Наименование:Гайка M10

Каталожный номер:104030014

Комплект:2

Примечание:

№ на схеме:27

Наименование:Медная втулка

Каталожный номер:001210008

Комплект:2

Примечание:

№ на схеме:28

Наименование:Регулятор угла (правый)

Каталожный номер:001210006

Комплект:1

Примечание:

№ на схеме:29

Наименование:Войлочная прокладка

Каталожный номер:001210013

Комплект:8

Примечание:

№ на схеме:30

Наименование:Блокирующая пластина II

Каталожный номер:001210530

Комплект:2

Примечание:

№ на схеме:31

Наименование:Шайба 8

Каталожный номер:10404C007

Комплект:38

Примечание:

№ на схеме:32

Наименование:Болт M8X30

Каталожный номер:104000086

Комплект:32

Примечание:

№ на схеме:33

Наименование:Гайка M16

Каталожный номер:

Комплект:40

Примечание:

№ на схеме:34

Наименование:Лезвие

Каталожный номер:JB/T2648.2-95

Комплект:2

Примечание:

№ на схеме:35

Наименование:Болт M16X60

Каталожный номер:

Комплект:40

Примечание:

№ на схеме:36

Наименование:Левое лезвие

Каталожный номер:PY180G.10.2-1

Комплект:2

Примечание:

№ на схеме:37

Наименование:Болт M8X20

Каталожный номер:104000091

Комплект:6

Примечание:

№ на схеме:38

Наименование:Шайба 8

Каталожный номер:104040025

Комплект:6

Примечание:

№ на схеме:39

Наименование:Правая предохранительная пластина

Каталожный номер:001210492

Комплект:1

Примечание:

№ на схеме:40

Наименование:Профильная пластина

Каталожный номер:PY180G.10.2.2

Комплект:1

Примечание:
