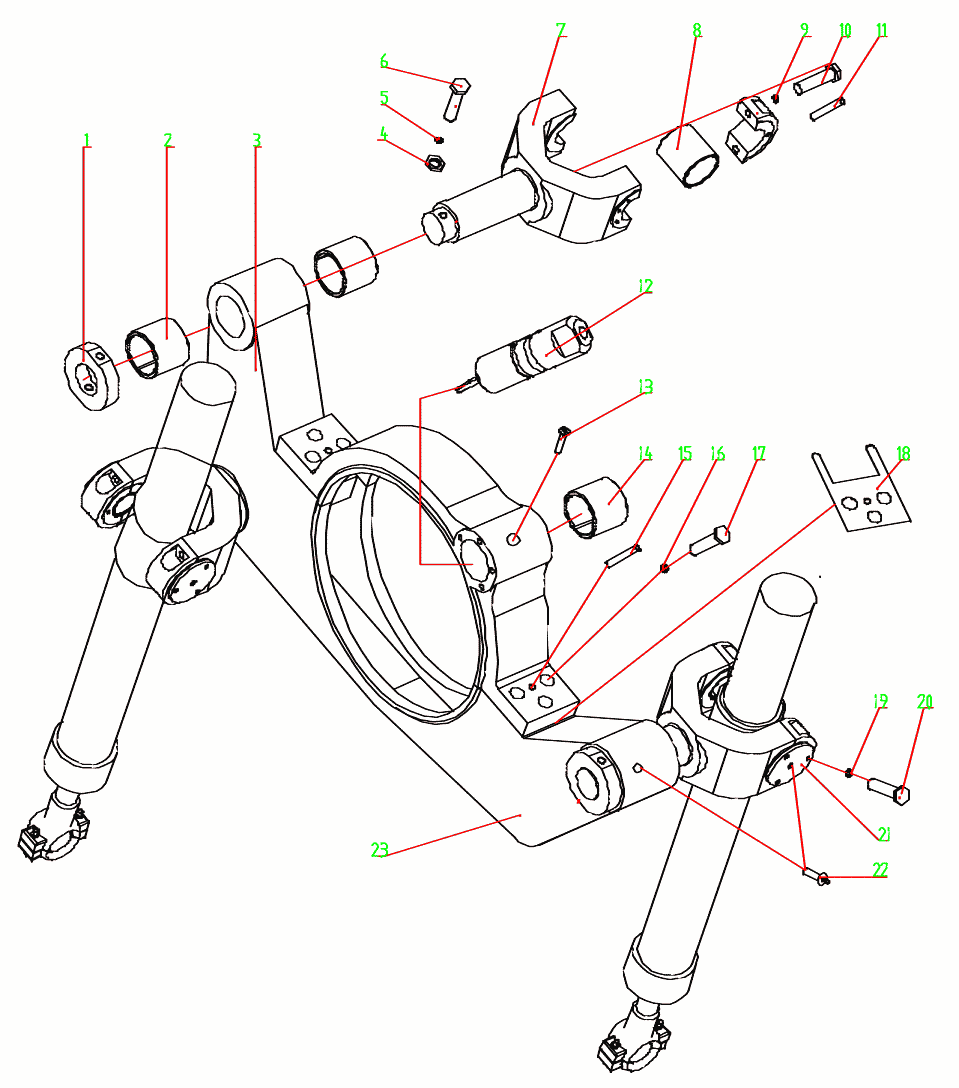

Узел изменения наклона отвала MG150R

← Рабочее оборудование MG150R Шарнир сочленения рамы MG150R →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Прижимное кольцо

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:2

Наименование:Вкладыш

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:Нижняя поворотная рама

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:Гайка M12

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:5

Наименование:Прокладка 12

Каталожный номер:GB93/87

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт M12x40

Каталожный номер:GB5782/86

Комплект:1

Примечание:

№ на схеме:7

Наименование:Вилка в сборе

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:8

Наименование:Втулка

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:9

Наименование:Прокладка 10

Каталожный номер:GB93/87

Комплект:4

Примечание:

№ на схеме:10

Наименование:Винт M10x35

Каталожный номер:GB70/85

Комплект:4

Примечание:

№ на схеме:11

Наименование:Палец B5X28

Каталожный номер:GB119/86

Комплект:4

Примечание:

№ на схеме:12

Наименование:Выдвижной палец

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:Винт M10x35

Каталожный номер:GB83/88

Комплект:1

Примечание:

№ на схеме:14

Наименование:Медная втулка

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:15

Наименование:Цилиндрический палец A12X60

Каталожный номер:GB120/86

Комплект:2

Примечание:

№ на схеме:16

Наименование:Прокладка 24

Каталожный номер:GB93/87

Комплект:6

Примечание:

№ на схеме:17

Наименование:Болт M24X90

Каталожный номер:GB5782/86

Комплект:6

Примечание:

№ на схеме:18

Наименование:Регулировочная замковая пластина

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:19

Наименование:Прокладка 6

Каталожный номер:GB93/87

Комплект:6

Примечание:

№ на схеме:20

Наименование:Болт M6x16

Каталожный номер:GB5783/86

Комплект:6

Примечание:

№ на схеме:21

Наименование:Крышка

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:22

Наименование:Масленка M10x1

Каталожный номер:GB1152/89

Комплект:6

Примечание:

№ на схеме:23

Наименование:Верхняя поворотная рама

Каталожный номер:

Комплект:1

Примечание:
