Тормозной механизм в сборе MG150R

← Бортовой редуктор MG150R Балансир в сборе MG150R →

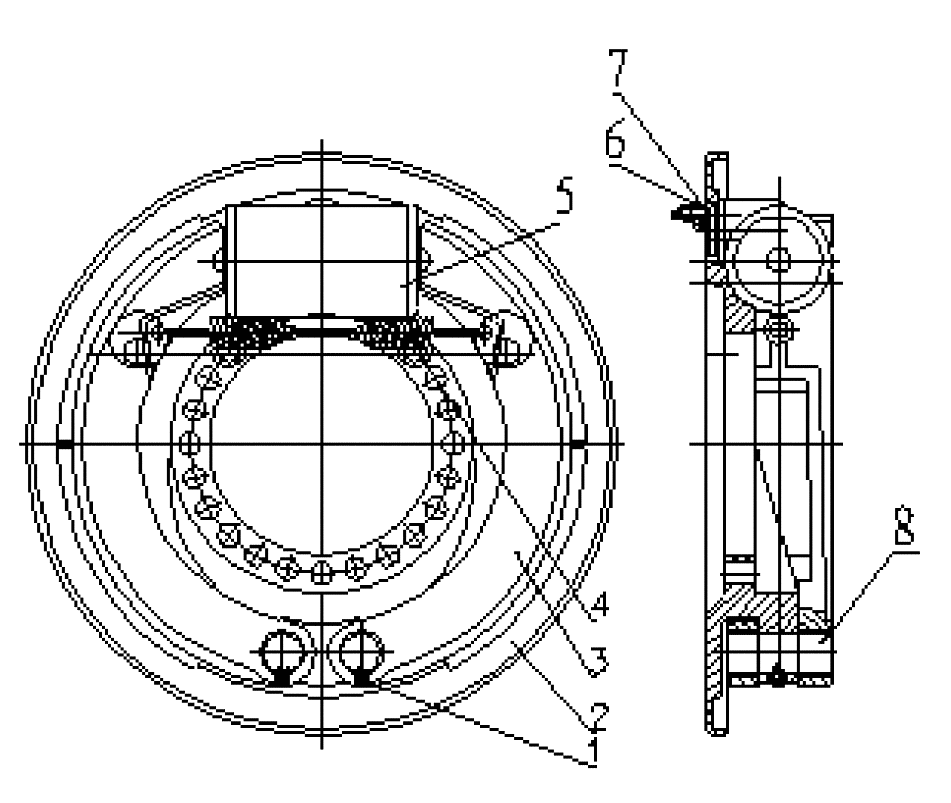

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт M10

Каталожный номер:GB85-88

Комплект:2

Примечание:

№ на схеме:2

Наименование:Тормозной диск

Каталожный номер:PY180-H.2.6.1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Тормозная колодка

Каталожный номер:PY180-H.2.6.3

Комплект:2

Примечание:

№ на схеме:4

Наименование:Рессор

Каталожный номер:PY180-H.2.6-4

Комплект:1

Примечание:

№ на схеме:5

Наименование:Тормозной цилиндр

Каталожный номер:PY180-H.2.6.2

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт M12x15

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:7

Наименование:Прокладка 12

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:8

Наименование:Палец

Каталожный номер:PY180-H.2.6-6

Комплект:2

Примечание:
