Кожух двигателя MG150R

← Кожух двигателя MG150R(CE) Рычаг привода стояночного тормоза MG150R →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

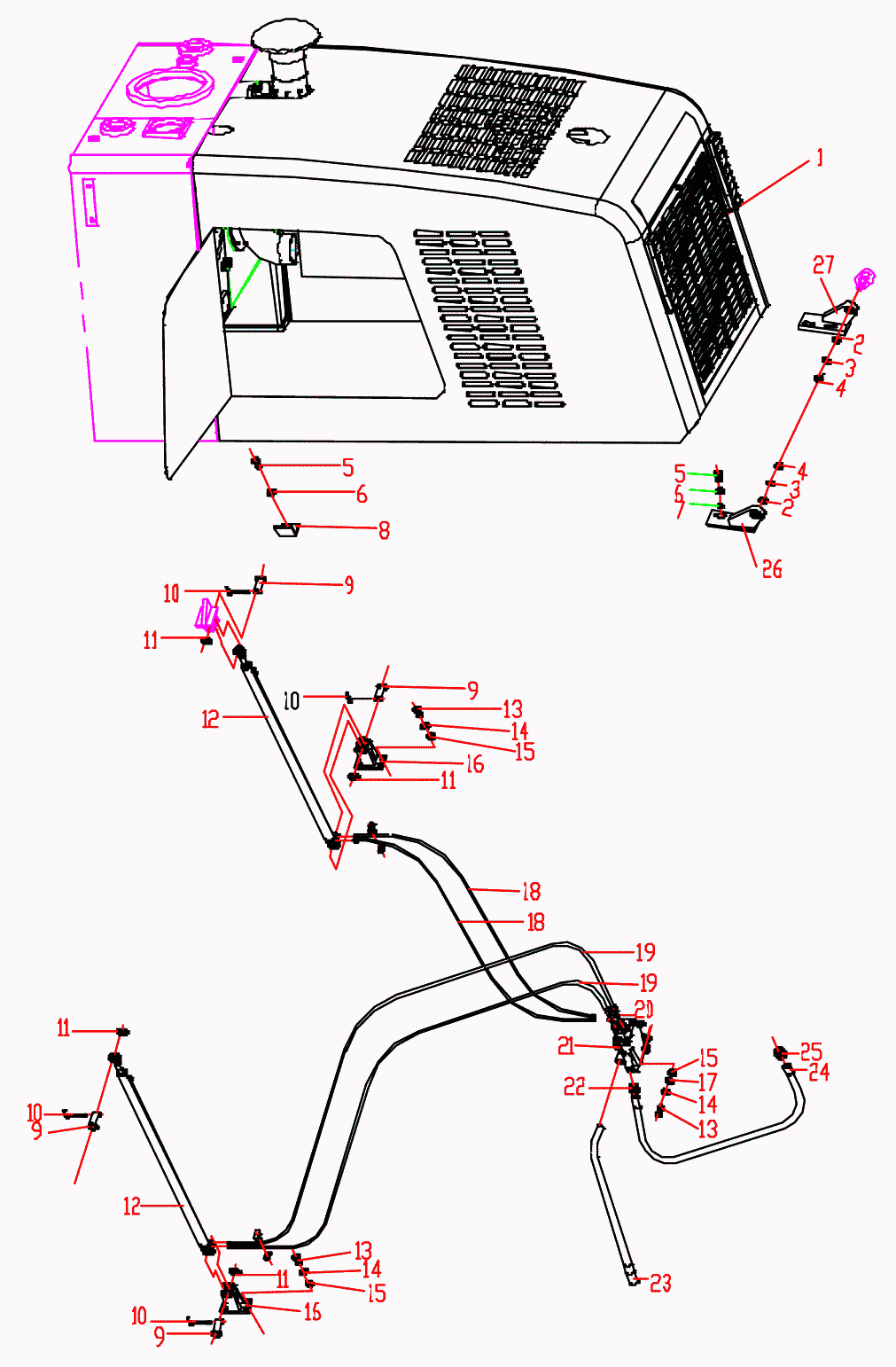

№ на схеме:1

Наименование:Кожух двигателя

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шарикоподшипник 61904

Каталожный номер:GB/T276

Комплект:2

Примечание:

№ на схеме:3

Наименование:Прокладка 16

Каталожный номер:GB95-85

Комплект:2

Примечание:

№ на схеме:4

Наименование:Гайка M16

Каталожный номер:GB6172-86

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт M12x35

Каталожный номер:GB/T5783

Комплект:8

Примечание:

№ на схеме:6

Наименование:Прокладка 12

Каталожный номер:GB/T93

Комплект:8

Примечание:

№ на схеме:7

Наименование:Прокладка 12

Каталожный номер:GB/T97.1

Комплект:8

Примечание:

№ на схеме:8

Наименование:Ограничивающий блок

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:9

Наименование:Палец

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:10

Наименование:Шплинт 4x36

Каталожный номер:GB91-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:Прокладка 20

Каталожный номер:GB/97.1

Комплект:2

Примечание:

№ на схеме:12

Наименование:Гидроцилиндр

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:13

Наименование:Болт M10x35

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:14

Наименование:Прокладка 10

Каталожный номер:GB/T93

Комплект:12

Примечание:

№ на схеме:15

Наименование:Гайка M10

Каталожный номер:GB41-86

Комплект:12

Примечание:

№ на схеме:16

Наименование:Опора

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:17

Наименование:Прокладка 10

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:18

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHA060604-1300

Комплект:2

Примечание:

№ на схеме:19

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHF060604-1500

Комплект:2

Примечание:

№ на схеме:20

Наименование:Трехсторонний разъем

Каталожный номер:YL06L

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ручной насос

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Муфта

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Рычаг

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHF121506-1700

Комплект:1

Примечание:

№ на схеме:25

Наименование:Муфта

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:Левая опора

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:27

Наименование:Правая опора

Каталожный номер:

Комплект:1

Примечание:
