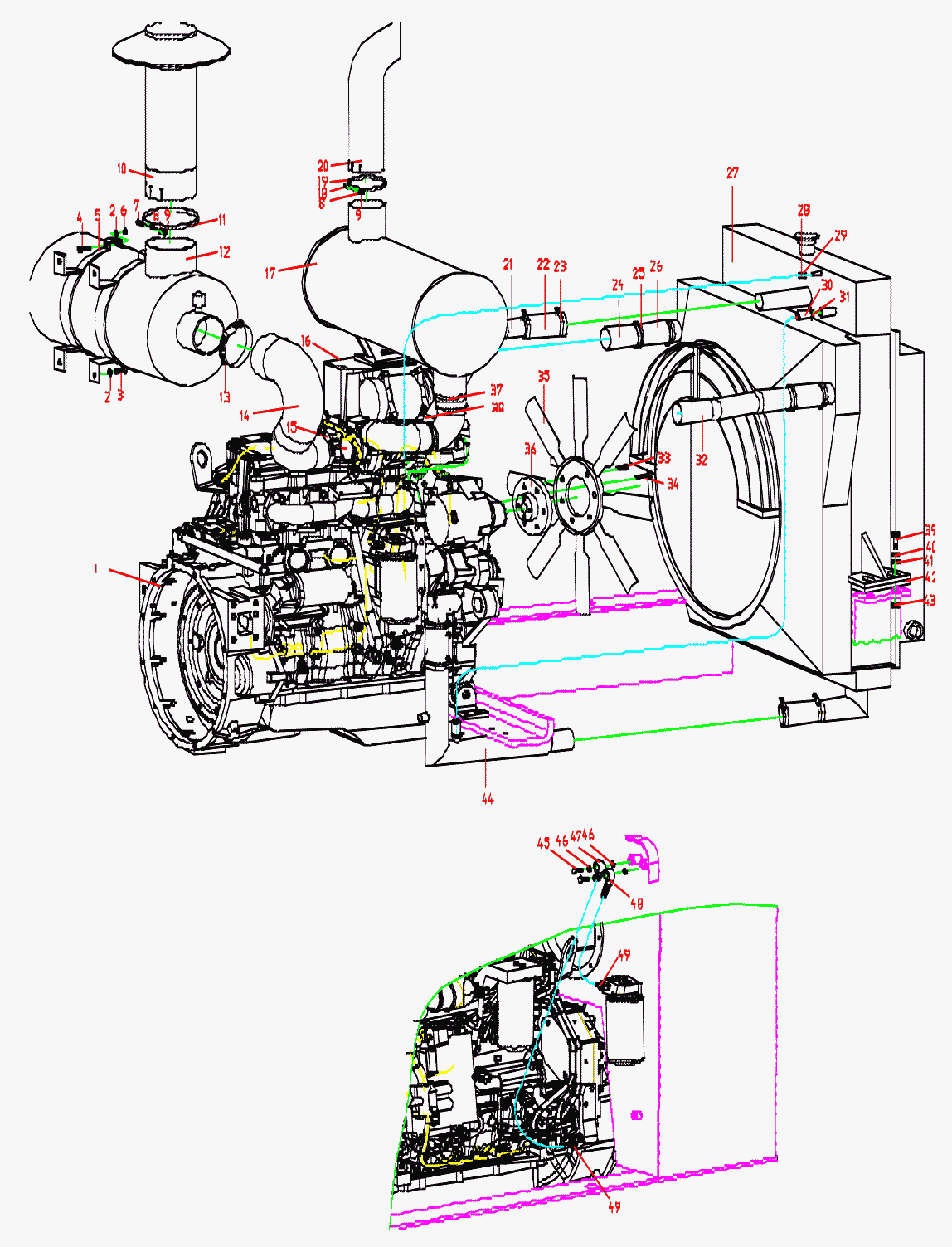

Двигатель в сборе MG150R(CE)

← Балансир в сборе MG150R Двигатель в сборе MG150R →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Дизельный двигатель

Каталожный номер:QSB4.5

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт M10x25

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:3

Наименование:Прокладка 10

Каталожный номер:GB/T93

Комплект:20

Примечание:

№ на схеме:4

Наименование:Болт M10x60

Каталожный номер:GB/T5783

Комплект:2

Примечание:

№ на схеме:5

Наименование:Опора воздушного фильтра

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:Гайка M10

Каталожный номер:GB/T6170

Комплект:6

Примечание:

№ на схеме:7

Наименование:Болт M8x70

Каталожный номер:GB/T5782

Комплект:1

Примечание:

№ на схеме:8

Наименование:Прокладка 8

Каталожный номер:GB/T93

Комплект:2

Примечание:

№ на схеме:9

Наименование:Гайка M8

Каталожный номер:GB/T6170

Комплект:2

Примечание:

№ на схеме:10

Наименование:Патрубок

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Хомут

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:Воздушный фильтр

Каталожный номер:AH19225

Комплект:1

Примечание:

№ на схеме:13

Наименование:Обжимное кольцо типа T d114.3

Каталожный номер:11ZH4-9811

Комплект:1

Примечание:

№ на схеме:14

Наименование:Колено

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:Обжимное кольцо типа T d87

Каталожный номер:11ZH4-9911

Комплект:1

Примечание:

№ на схеме:16

Наименование:Опора глушителя

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:Глушитель в сборе

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт M8x40

Каталожный номер:GB/T5783

Комплект:1

Примечание:

№ на схеме:19

Наименование:Хомут

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:Выхлопной патрубок

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:Выпускная труба

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Резиновый шланг d45X150

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Хомут шланга типа стальной проволоки 55-60

Каталожный номер:JB/T3616.1

Комплект:4

Примечание:

№ на схеме:24

Наименование:Впускная труба

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:Обжимное кольцо типа T d87

Каталожный номер:11ZH4-9911

Комплект:2

Примечание:

№ на схеме:26

Наименование:Впускной патрубок

Каталожный номер:IC9288

Комплект:4

Примечание:

№ на схеме:27

Наименование:Радиатор в сборе

Каталожный номер:XGSX07-29

Комплект:1

Примечание:

№ на схеме:28

Наименование:Выпускная труба d10x1300

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:29

Наименование:Хомут шланга типа стальной проволоки 15-18

Каталожный номер:JB/T3616.1

Комплект:2

Примечание:

№ на схеме:30

Наименование:Трубка d20x1400

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:31

Наименование:Хомут шланга типа стальной проволоки 28-32

Каталожный номер:JB/T3616.1

Комплект:2

Примечание:

№ на схеме:32

Наименование:Выпускная труба

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:33

Наименование:Болт M10x30

Каталожный номер:GB/T5783

Комплект:6

Примечание:

№ на схеме:34

Наименование:Болт M10x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:35

Наименование:Вентилятор (d670)

Каталожный номер:D16R-000-09

Комплект:1

Примечание:

№ на схеме:36

Наименование:Втулка вентилятора

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:37

Наименование:Обжимное кольцо типа Т d81

Каталожный номер:40311

Комплект:1

Примечание:

№ на схеме:38

Наименование:Выпускное колено

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:39

Наименование:Болт M12x60

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:40

Наименование:Прокладка 12

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:41

Наименование:Прокладка 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:42

Наименование:Резиновая прокладка

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:43

Наименование:Гайка M12

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:44

Наименование:Впускная труба

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:45

Наименование:Болт M14x1.5X32

Каталожный номер:JB/T999

Комплект:2

Примечание:

№ на схеме:46

Наименование:Прокладка 14

Каталожный номер:JB/T1002

Комплект:4

Примечание:

№ на схеме:47

Наименование:Резиновый шланг в сборе

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:48

Наименование:Резиновый шланг в сборе

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:49

Наименование:Муфта

Каталожный номер:I10LM12x1.5ED

Комплект:2

Примечание:
