WINDOW, LEFT / ОКНО ЛЕВОЕ

WINDOW, LEFT / ОКНО ЛЕВОЕ

← DOOR, LEFT / ДВЕРЬ ЛЕВАЯ DOOR - WINDOW MOUNTING / МОНТАЖ ДВЕРИ – ОКНА →

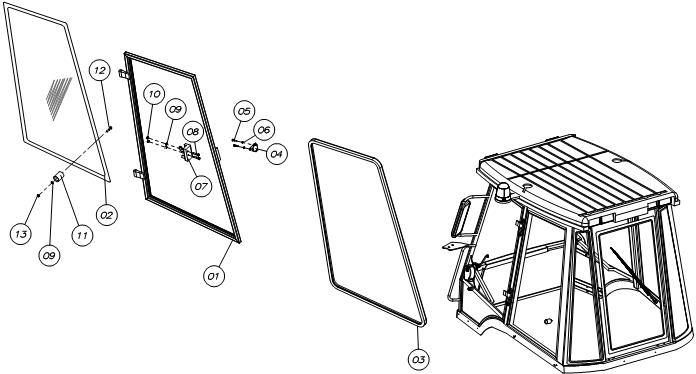

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRAME
Каталожный номер:5421408-B
Комплект:1
Примечание:LEFTDOOR
0 ₽
шт
№ на схеме:2
Наименование:GLASS
Каталожный номер:5421410-B
Комплект:1
Примечание:LEFTDOOR
0 ₽
шт
№ на схеме:3
Наименование:RUBBER PROFIL
Каталожный номер:5421409
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:LOCK STRIKER
Каталожный номер:5421426
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:54214169
Комплект:2
Примечание:M6 x 10
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:5421474
Комплект:2
Примечание:M6
0 ₽
шт
№ на схеме:7
Наименование:LOCK
Каталожный номер:5421403
Комплект:1
Примечание:LEFTDOOR
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:54214166
Комплект:2
Примечание:M8 x 35
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:5421432
Комплект:3
Примечание:M8
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:5420622
Комплект:2
Примечание:M8 FiBERLi
0 ₽
шт
№ на схеме:11
Наименование:RUBBER, WINDOW FIXING PART
Каталожный номер:5421414
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:5421416
Комплект:1
Примечание:M8 x 30
0 ₽
шт
№ на схеме:13
Наименование:NUT
Каталожный номер:5421313
Комплект:1
Примечание:M8
