LOADER ARM – STABILISER CONNECTION / РУКАВ ПОГРУЗЧИКА – СТАБИЛИЗАТОР СОЕДИНЕНИЯ

← LOADER ARM LEVER – 3 AND 4 LEVER / РЫЧАГ ПОГРУЗЧИКА 3 И 4 РУЧАГ FORKLIFT ATTACHMENT / ВИЛОЧНОЕ КРЕПЛЕНИЕ →

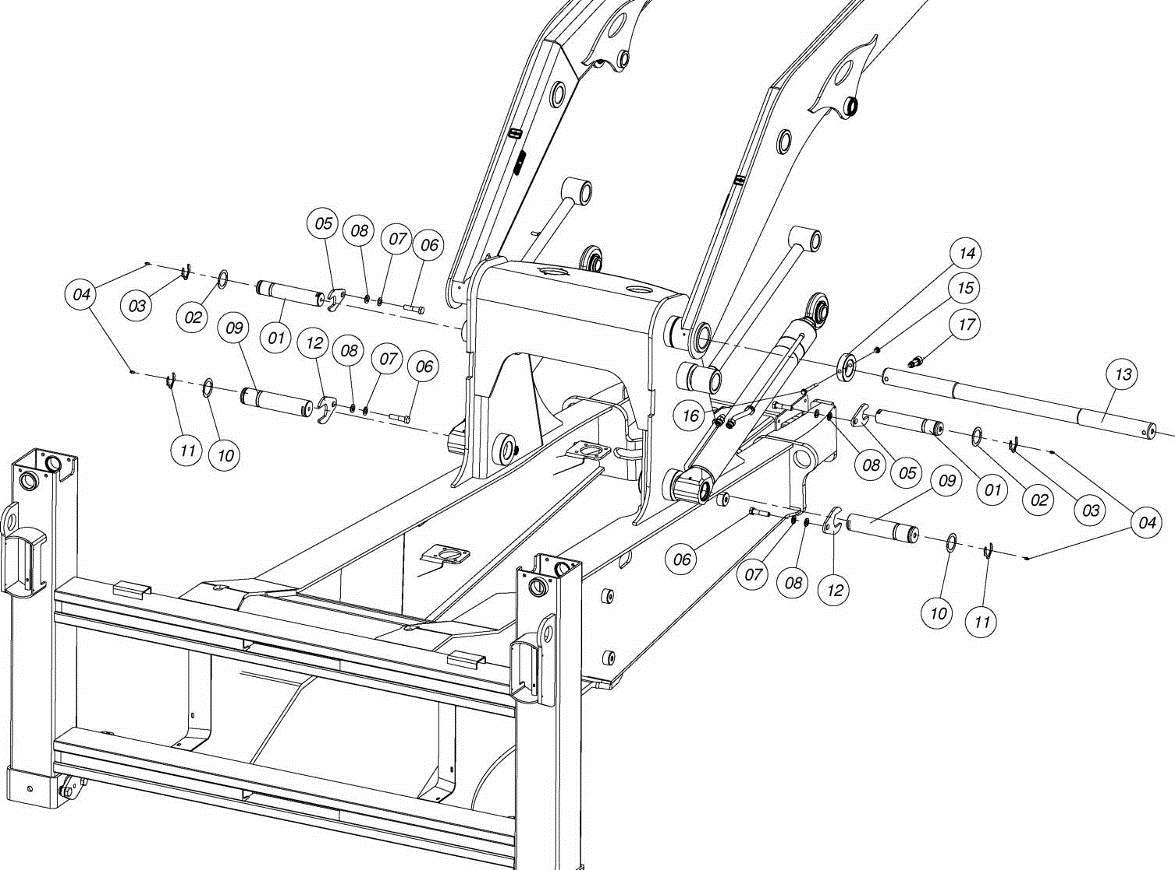

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN

Каталожный номер:5420671

Комплект:2

Примечание:Ф 50 x 255,

№ на схеме:2

Наименование:WASHER

Каталожный номер:54206123

Комплект:2

Примечание:Ф 50.6 x 80x3

№ на схеме:3

Наименование:CIRCILIP

Каталожный номер:5420661

Комплект:2

Примечание:Ф 50

№ на схеме:4

Наименование:GREASENIPPLE

Каталожный номер:5420415

Комплект:5

Примечание:5/16 UNF

№ на схеме:5

Наименование:CAP, PIN

Каталожный номер:54206114

Комплект:2

Примечание:Ф 50 x

№ на схеме:6

Наименование:BOLT

Каталожный номер:54201237

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:5420905

Комплект:4

Примечание:5/8 duz

№ на схеме:8

Наименование:WASHER

Каталожный номер:5420906

Комплект:4

Примечание:5/8

№ на схеме:9

Наименование:PIN

Каталожный номер:5420669

Комплект:2

Примечание:060 x 267, SEGMAN

№ на схеме:10

Наименование:WASHER

Каталожный номер:54206119

Комплект:2

Примечание:Ф 60 x 090 x 1.5

№ на схеме:11

Наименование:CIRCILIP

Каталожный номер:5420663

Комплект:2

Примечание:Ф 60

№ на схеме:12

Наименование:CAP, PIN

Каталожный номер:54206113

Комплект:2

Примечание:Ф 60

№ на схеме:13

Наименование:PIN

Каталожный номер:5420668

Комплект:1

Примечание:Ф 60 x 1100

№ на схеме:14

Наименование:BUSH

Каталожный номер:54206112

Комплект:2

Примечание:061 x 0101 x 26,

№ на схеме:15

Наименование:NUT

Каталожный номер:5420603

Комплект:2

Примечание:M12

№ на схеме:16

Наименование:BOLT

Каталожный номер:54206122

Комплект:2

Примечание:M12 x 110

№ на схеме:17

Наименование:BOLT

Каталожный номер:54206111

Комплект:1

Примечание:M20x2.5 x 50 AA15 10.9 DIN912
