HYDRAULIC INSTALLATIONS OF LOADER ARM 2

← HYDRAULIC INSTALLATIONS OF LOADER ARM 1 TRANSMISSION - HYDRAULIC MAIN PUMP MOUNTING 1 →

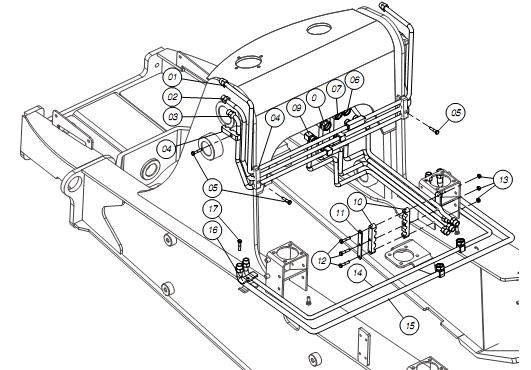

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIPE

Каталожный номер:5427402

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIPE

Каталожный номер:5427413

Комплект:1

Примечание:

№ на схеме:3

Наименование:PIPE

Каталожный номер:5427405

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLAMP

Каталожный номер:5420619

Комплект:4

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:5420450

Комплект:4

Примечание:M12 x 35

№ на схеме:6

Наименование:PIPE

Каталожный номер:5427404

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIPE

Каталожный номер:5427403

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIPE

Каталожный номер:5427401

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE

Каталожный номер:5427406

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:5420639

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTION PLATE

Каталожный номер:54201235

Комплект:1

Примечание:t = 4 mm

№ на схеме:12

Наименование:BOLT

Каталожный номер:54201247

Комплект:3

Примечание:M8 x 55

№ на схеме:13

Наименование:NUT

Каталожный номер:5420622

Комплект:3

Примечание:

№ на схеме:14

Наименование:PIPE

Каталожный номер:5427410

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIPE

Каталожный номер:5427408

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:5420638

Комплект:4

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:5423405

Комплект:2

Примечание:M10 x 30

№ на схеме:18

Наименование:NUT

Каталожный номер:5423429

Комплект:4

Примечание:
