HYDRAULIC CYLINDER, LOADER SHOVEL, LEFT / ГИДРОЦИЛИНДР КОВША ПОГРУЗЧИКА, ЛЕВЫЙ

← HYDRAULIC CYLINDER, LOADER SHOVEL, RIGHT / ГИДРОЦИЛИНДР КОВША ПОГРУЗЧИКА, ПРАВЫЙ HYDRAULIC CYLINDER, LOADER LIFT, RIGHT / ГИДРОЦИЛИНДР ПОДЪЕМА ПОГРУЗЧИКА, ПРАВЫЙ →

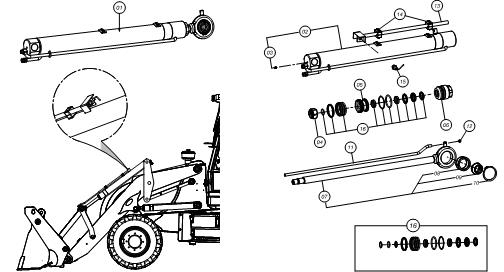

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RAM ASSEMBLY SHOVEL

Каталожный номер:5422100-B

Комплект:1

Примечание:LEFT

№ на схеме:2

Наименование:CYLINDER

Каталожный номер:5422122

Комплект:1

Примечание:Ф80 x Ф95 x 972, (LEFT)

№ на схеме:3

Наименование:GREASE NIPPLE

Каталожный номер:5420415

Комплект:1

Примечание:5/16' UNF

№ на схеме:4

Наименование:NUT

Каталожный номер:5421617

Комплект:1

Примечание:M30 x 27

№ на схеме:5

Наименование:PISTON

Каталожный номер:5421910

Комплект:1

Примечание:Ф32 x Ф78 x 55

№ на схеме:6

Наименование:CAP

Каталожный номер:5422140

Комплект:1

Примечание:Ф40 / M84x2 / 90

№ на схеме:7

Наименование:ROD, RAMASSY

Каталожный номер:5422121-B

Комплект:1

Примечание:Ф40 x 1055 (LEFT)

№ на схеме:8

Наименование:BUSH

Каталожный номер:5422127

Комплект:

Примечание:Ф66 x Ф85 x 38

№ на схеме:9

Наименование:BUSH, JOINT

Каталожный номер:5422107

Комплект:1

Примечание:Ф40 x Ф70 x 56

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:5422033

Комплект:1

Примечание:DIN 471/80

№ на схеме:11

Наименование:STUD, SWITCH

Каталожный номер:5422132

Комплект:1

Примечание:M8x1.5 x 1050

№ на схеме:12

Наименование:NUT

Каталожный номер:5420622

Комплект:1

Примечание:M8

№ на схеме:13

Наименование:TUBE, SWITCH

Каталожный номер:5422130

Комплект:1

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:5420523

Комплект:2

Примечание:020

№ на схеме:15

Наименование:PROXIMITY SWITCH

Каталожный номер:5422137

Комплект:1

Примечание:M12

№ на схеме:16

Наименование:KIT-REPAIR

Каталожный номер:5422190

Комплект:1

Примечание:
