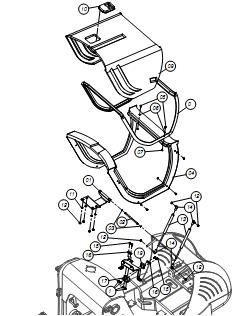

HOOD MOUNTING / УСТАНОВКА КАПОТА

← FRONT BUMPER MOUNTING / УСТАНОВКА ПЕРЕДНЕГО БАМПЕРА TYRE AND WHEEL (M542) / ШИНЫ И КОЛЕСА (M542) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:54215501

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:5421574

Комплект:1

Примечание:012x215

№ на схеме:3

Наименование:CIRCLIP

Каталожный номер:5423794

Комплект:2

Примечание:AY, M9 D-6799,

№ на схеме:4

Наименование:FRAME, ENGINE HOOD

Каталожный номер:5441565

Комплект:1

Примечание:Used in M544 machines

№ на схеме:4

Наименование:FRAME, ENGINE HOOD

Каталожный номер:5421565

Комплект:1

Примечание:Used in M542 machines

№ на схеме:5

Наименование:BOLT

Каталожный номер:5421583

Комплект:10

Примечание:M6 х 30

№ на схеме:6

Наименование:WASHER

Каталожный номер:5421474

Комплект:10

Примечание:M6

№ на схеме:7

Наименование:NUT

Каталожный номер:5421475

Комплект:10

Примечание:M6

№ на схеме:8

Наименование:RUBBER

Каталожный номер:54215103

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOOD, ENGINE

Каталожный номер:5441564

Комплект:1

Примечание:Used in M544 machines

№ на схеме:9

Наименование:HOOD, ENGINE

Каталожный номер:5421564

Комплект:1

Примечание:Used in M542 machines

№ на схеме:10

Наименование:LOCK

Каталожный номер:54215100

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:5423403

Комплект:4

Примечание:3/8'

№ на схеме:12

Наименование:NUT

Каталожный номер:5423429

Комплект:8

Примечание:M10

№ на схеме:13

Наименование:GASSPRING

Каталожный номер:5421582

Комплект:2

Примечание:300 N

№ на схеме:14

Наименование:JOINT

Каталожный номер:54214196

Комплект:4

Примечание:M10

№ на схеме:15

Наименование:BOLT

Каталожный номер:5420822

Комплект:4

Примечание:M8 x 20

№ на схеме:16

Наименование:WASHER

Каталожный номер:5421432

Комплект:4

Примечание:

№ на схеме:17

Наименование:BRACKET

Каталожный номер:5421591

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:5420622

Комплект:4

Примечание:M8

№ на схеме:19

Наименование:BRACKET

Каталожный номер:5421592

Комплект:1

Примечание:
