FUEL TANK / ТОПЛИВНЫЙ БАК

FUEL TANK / ТОПЛИВНЫЙ БАК

← OIL TANK – MAIN FRAME, STEP MOUNTING / МАСЛЯНЫЙ БАК - РАМА ХОДОВОЙ ЧАСТИ, УСТАНОВКА ПОДНОЖЕК TOOL BOX / ЯЩИК ДЛЯ ИНСТРУМЕНТОВ →

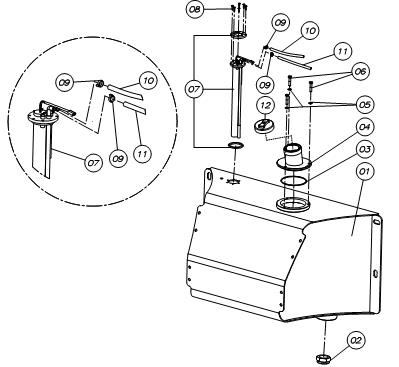

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FUEL TANK BODY
Каталожный номер:5421300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PLUG
Каталожный номер:5427217
Комплект:1
Примечание:M24x1.5
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:5421213
Комплект:1
Примечание:107.54 x 3.53
0 ₽
шт
№ на схеме:4
Наименование:COVER
Каталожный номер:5421314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:5421432
Комплект:3
Примечание:M8
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:5420822
Комплект:3
Примечание:M8 x 20
0 ₽
шт
№ на схеме:7
Наименование:FLOAT
Каталожный номер:5421358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:5421357
Комплект:6
Примечание:M5 x 15
0 ₽
шт
№ на схеме:9
Наименование:CLAMP
Каталожный номер:5423411
Комплект:2
Примечание:8 - 12
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:5424251
Комплект:1
Примечание:Ф7 x 013 x 1830
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:5424250
Комплект:1
Примечание:Ф7 x 013 x 840
0 ₽
шт
№ на схеме:12
Наименование:COVER
Каталожный номер:5421257
Комплект:1
Примечание:
