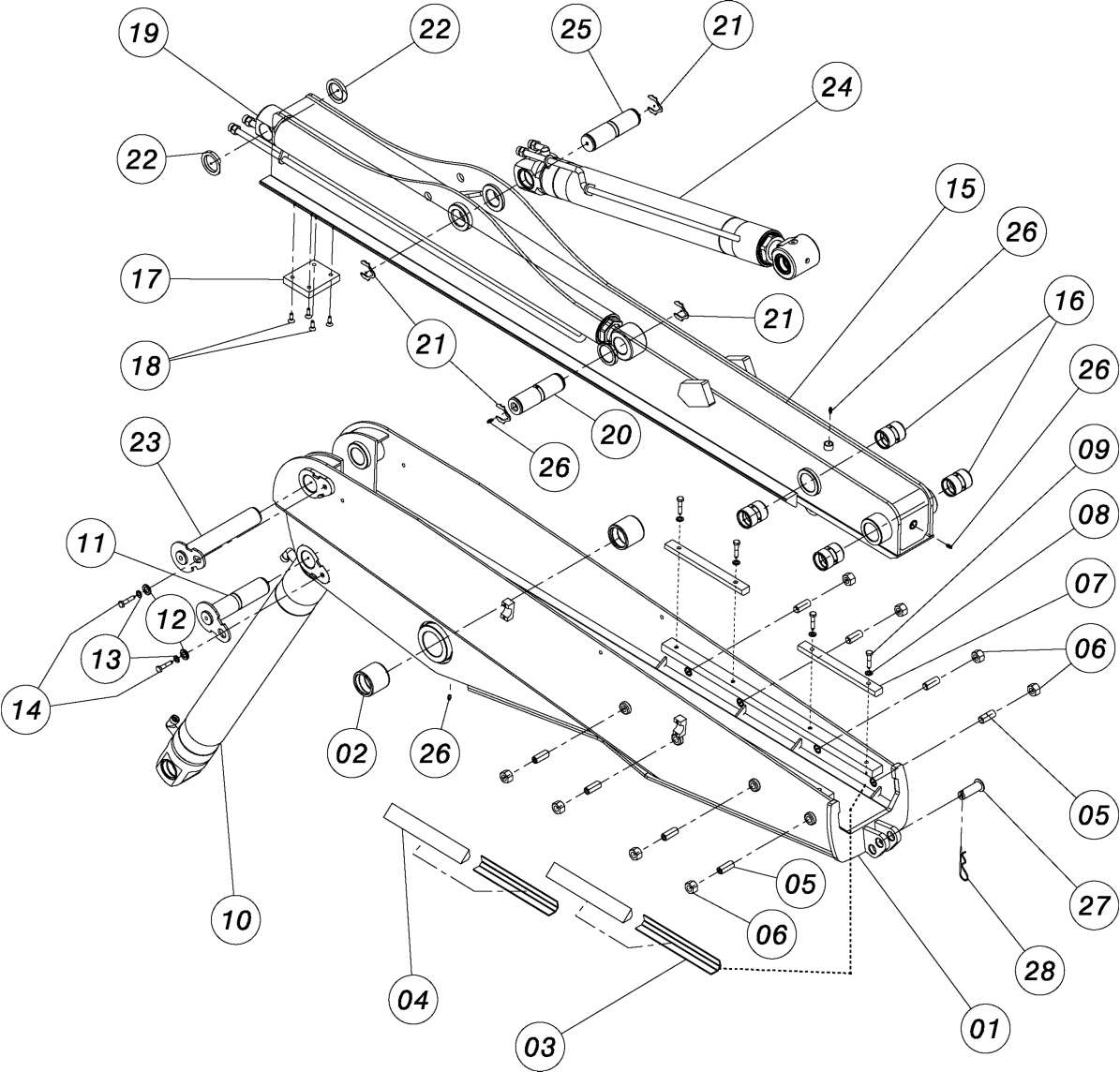

EXTENDING BACKHOE DIPPER, OUTER - INNER / ВЫДВИЖНОЙ ЭКСКАВАТОРНЫЙ КОВШ, НАРУЖНЫЙ – ВНУТРЕННИЙ

← STANDARD BACKHOE ARM / РУКАВ ЭКСКАВАТОРА LEVER 5 – LEVER 6-1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXTENDING DIPPER BODY, OUTER

Каталожный номер:5421701

Комплект:1

Примечание:

№ на схеме:2

Наименование:BUSH

Каталожный номер:5420955

Комплект:2

Примечание:Ф60 x 075 x 68

№ на схеме:3

Наименование:BRACKET

Каталожный номер:5421731

Комплект:4

Примечание:

№ на схеме:4

Наименование:FIBER

Каталожный номер:5421732

Комплект:4

Примечание:300 x 45 x 20

№ на схеме:5

Наименование:BOLT

Каталожный номер:5421710

Комплект:8

Примечание:M20x2.5 AA10x50

№ на схеме:6

Наименование:NUT

Каталожный номер:54217107

Комплект:8

Примечание:M20x2.5

№ на схеме:7

Наименование:FIBER

Каталожный номер:5421713

Комплект:4

Примечание:300 x 30 x 20

№ на схеме:8

Наименование:WASHER

Каталожный номер:5423403

Комплект:8

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:5421429

Комплект:8

Примечание:M10 x 40

№ на схеме:10

Наименование:BACKHOEARM RAM ASSEMBLY

Каталожный номер:5422600

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:54217105

Комплект:1

Примечание:Ф50 x 225,

№ на схеме:12

Наименование:WASHER

Каталожный номер:5420905

Комплект:2

Примечание:5/8 (3 mm)

№ на схеме:13

Наименование:WASHER

Каталожный номер:5420906

Комплект:2

Примечание:5/8

№ на схеме:14

Наименование:BOLT

Каталожный номер:5420477

Комплект:2

Примечание:M16x2 x 20

№ на схеме:15

Наименование:EXTENDINGDIPPER BODY, INNER

Каталожный номер:5421702

Комплект:1

Примечание:

№ на схеме:16

Наименование:BUSH

Каталожный номер:5421719

Комплект:4

Примечание:Ф45 x 055 x 68

№ на схеме:17

Наименование:FIBER

Каталожный номер:5421723

Комплект:1

Примечание:120 x 100 x 20

№ на схеме:18

Наименование:BOLT

Каталожный номер:5421724

Комплект:4

Примечание:M8 x 25

№ на схеме:19

Наименование:EXTENDINGDIPPER RAM ASSEMBLY

Каталожный номер:5422900

Комплект:1

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:5421795

Комплект:1

Примечание:Ф50 x 175

№ на схеме:21

Наименование:CIRCLIP

Каталожный номер:5420478

Комплект:4

Примечание:DIN 471/50

№ на схеме:22

Наименование:FiBER

Каталожный номер:5422902

Комплект:2

Примечание:050 x 070 x 10

№ на схеме:23

Наименование:PIN

Каталожный номер:5421708

Комплект:1

Примечание:

№ на схеме:24

Наименование:BACKHOE BUCKETRAM ASSEMBLY

Каталожный номер:5422700T

Комплект:1

Примечание:Ф50 x 293

№ на схеме:25

Наименование:PIN

Каталожный номер:5421798

Комплект:1

Примечание:Used in extending dipperassemb/edmachines.

№ на схеме:26

Наименование:GREASENIPPLE

Каталожный номер:5420415

Комплект:2

Примечание:Ф50 x 185

№ на схеме:27

Наименование:PIN

Каталожный номер:5421737

Комплект:1

Примечание:5/16 UNF

№ на схеме:28

Наименование:PIN, LOCK

Каталожный номер:5421799

Комплект:1

Примечание:024.5 x 89
