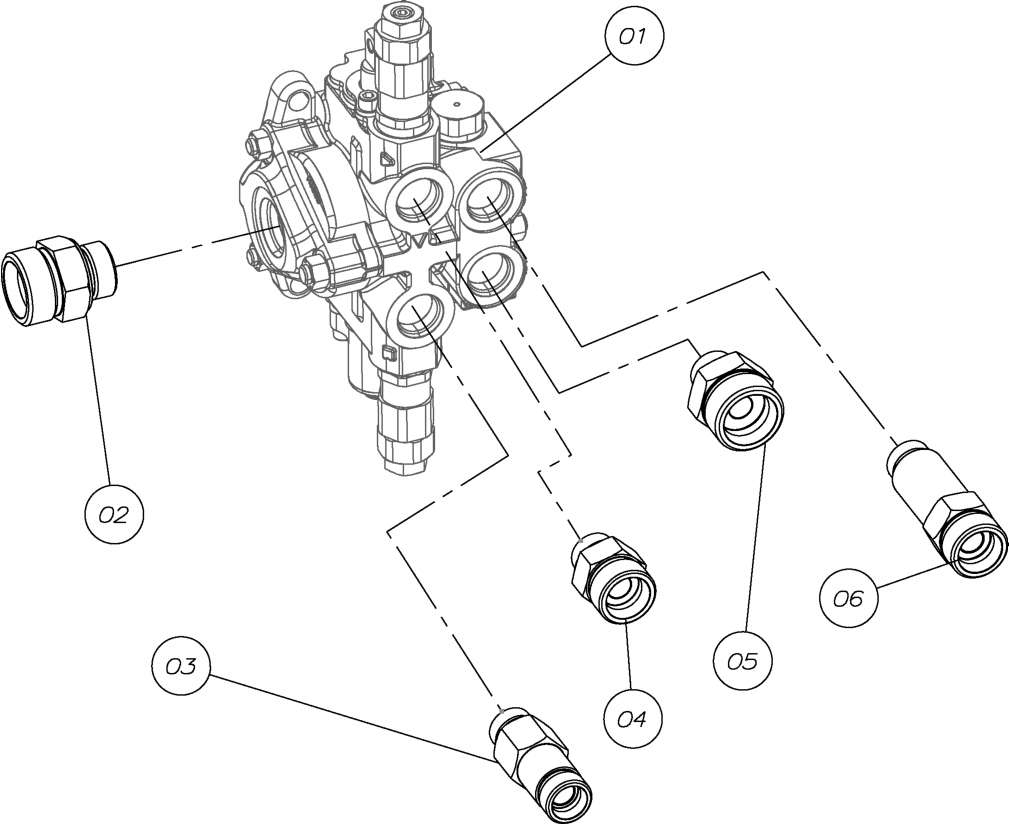

BREAKER VALVE NIPPLES / КЛАПАНА УПРАВЛЕНИЯ ГИДРОМОЛОТОМ
← BACKHOE VALVE CONTROLS / КЛАПАННОЕ РАСПРЕДЕЛЕНИЕ ПОГРУЗЧИКА
BREAKER VALVE CONTROLS / БЛОК КЛАПАНОВ УПРАВЛЕНИЯ ГИДРОМОЛОТОМ И ВЫДВИЖЕНИЕМ СТРЕЛЫ В СБОРЕ →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:5427101
Комплект:1
Примечание:1 1/16' - M36x2 AA36 x 48
№ на схеме:3
Каталожный номер:5427107
Комплект:1
Примечание:7/8' - M24x1.5 AA27 x 73
№ на схеме:4
Каталожный номер:5427112
Комплект:1
Примечание:7/8' - M30x2 AA30 x 44
№ на схеме:5
Каталожный номер:5427114
Комплект:1
Примечание:7/8' - M36x2 AA36 x 48
№ на схеме:6
Каталожный номер:5427113
Комплект:1
Примечание:7/8m - M30x2 AA30 x 89
