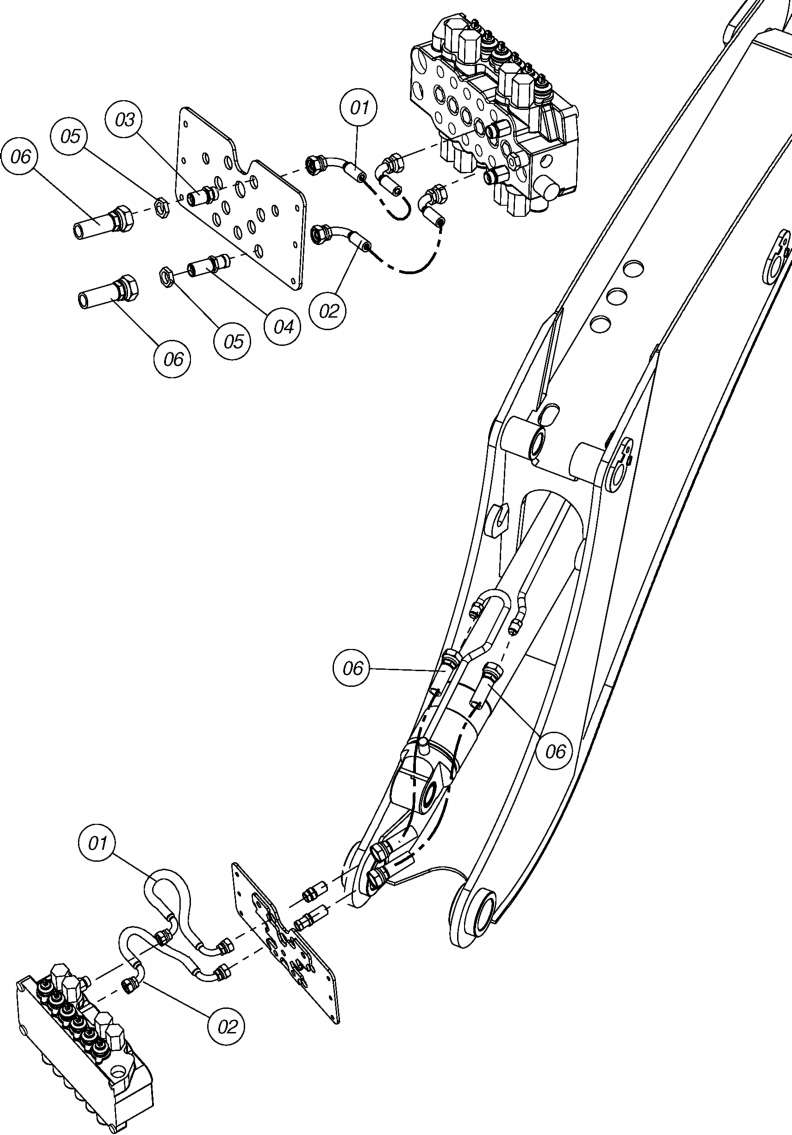

BOOM CYLINDER INSTALLATION / УСТАНОВКА ЦИЛИНДРА СТРЕЛЫ
← HYDRAULIC OIL ADAPTER INSTALLATION / МОНТАЖ ГИДРОЛИНИЙ
BACKHOE ARM CYLINDER INSTALLATION / УСТАНОВКА ЦИЛИНДРА РУКОЯТИ ЛОПАТЫ ЭКСКАВАТОРА →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:54270109
Комплект:1
Примечание:2SC 1/2' x 1210, M24x1.5 90°
№ на схеме:2
Каталожный номер:54270108
Комплект:1
Примечание:2SC /' x 1110, M24x1.5 90
№ на схеме:3
Каталожный номер:5420885
Комплект:1
Примечание:M24x1.5-M24x1.5 AA27 x 85
№ на схеме:4
Каталожный номер:5420883
Комплект:1
Примечание:M24x1.5 - M24x1.5 AA27 x 55
№ на схеме:6
Каталожный номер:5427092
Комплект:2
Примечание:2SC /' x 2000, M24x1.5 DUZ
