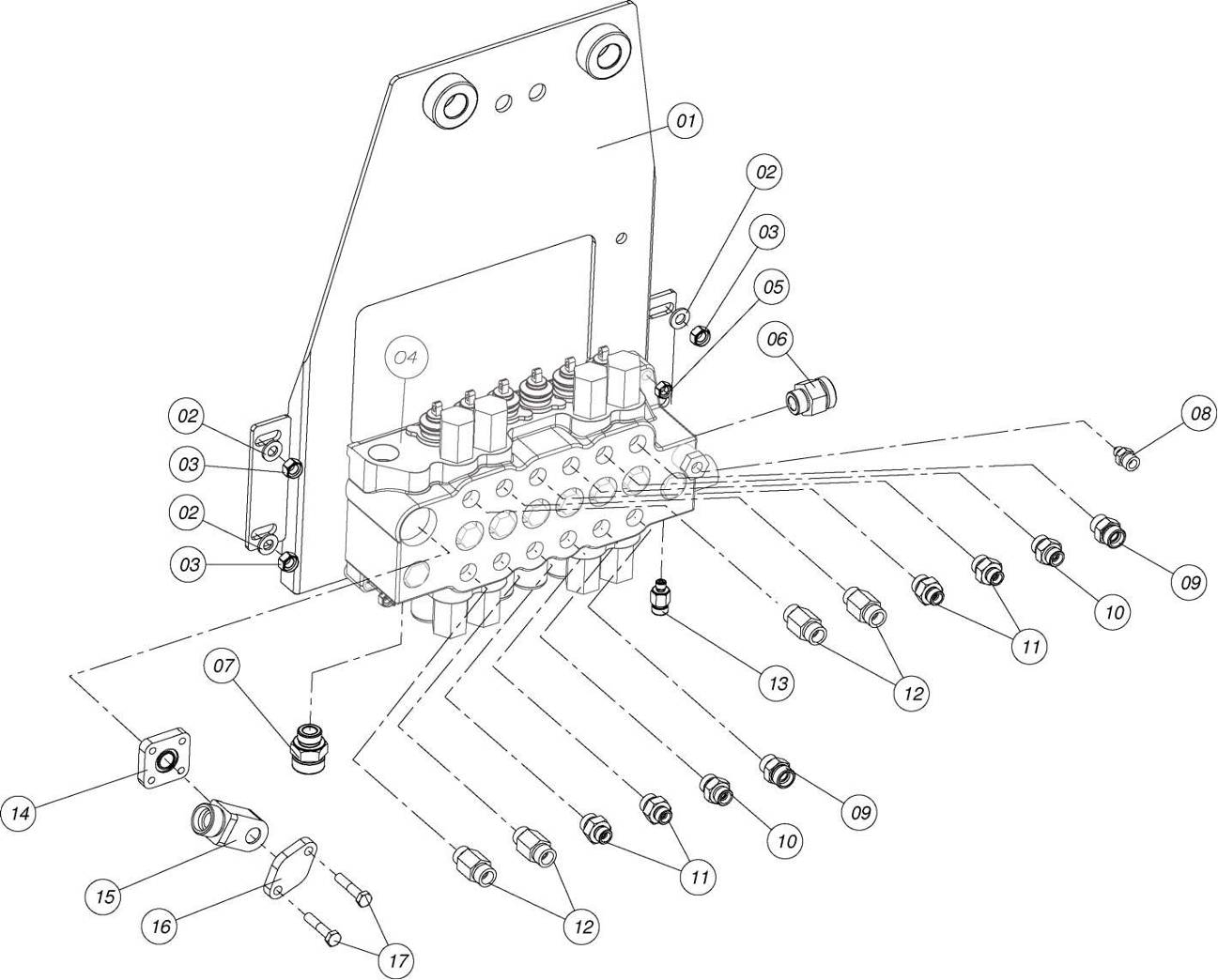

BACKHOE VALVE NIPPLES / БЛОК КЛАПАНОВ ДЛЯ ЭКСКАВАТОРА
← BACKHOE VALVE PARTS / КЛАПАНА ЭКСКАВАТОРА
BACKHOE VALVE CONTROLS / КЛАПАННОЕ РАСПРЕДЕЛЕНИЕ ПОГРУЗЧИКА →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:6
Каталожный номер:5427102
Комплект:2
Примечание:1 1/16' - M36x2 AA36 x 88
№ на схеме:7
Каталожный номер:5427101
Комплект:1
Примечание:1 1/16' - M36x2 AA36 x 48
№ на схеме:8
Каталожный номер:5427143
Комплект:1
Примечание:7/16' - M18x1.5 AA19 x 35
№ на схеме:9
Каталожный номер:5427108
Комплект:1
Примечание:7/8' - M24x1.5 AA27 x 39
№ на схеме:10
Каталожный номер:5427110
Комплект:2
Примечание:7/8' - M20x1.5 AA27 x 37
№ на схеме:11
Каталожный номер:5427111
Комплект:4
Примечание:7/8' - M18x1.5 AA27 x 37
№ на схеме:12
Каталожный номер:5427146
Комплект:4
Примечание:7/8' - M24x1.5 AA27 x 54
№ на схеме:13
Каталожный номер:5427140
Комплект:1
Примечание:7/16' - M 18x1.5 AA19 x 40
