AIR CONDITIONER COMPRESSOR AND ENGINE MOUNTING / ВОЗДУШНЫЙ КОНДИЦИОНЕР И УСТАНОВКА ДВИГАТЕЛЯ

AIR CONDITIONER COMPRESSOR AND ENGINE MOUNTING / ВОЗДУШНЫЙ КОНДИЦИОНЕР И УСТАНОВКА ДВИГАТЕЛЯ

← COMPRESSOR AND ENGINE MOUNTING / КОМПРЕССОР И ДВИГАТЕЛЬ AIR CONDITIONER – RADIATOR, FAN AND FILTER MOUNTING / ВОЗДУШНЫЙ КОНДИЦИОНЕР – РАДИАТОР, УСТАНОВКА ВЕНТИЛЯТОРА И ФИЛЬТРА →

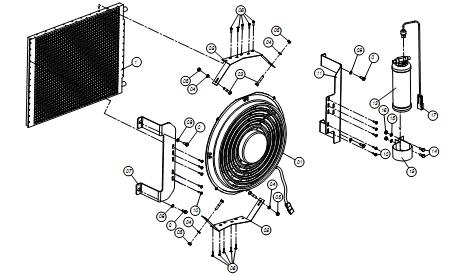

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FAN ASSY.
Каталожный номер:5424451
Комплект:1
Примечание:SPAL VA10-AP50/C-61S 12V
0 ₽
шт
№ на схеме:2
Наименование:BRACKET
Каталожный номер:5424452
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:5420758
Комплект:4
Примечание:M6 x 15
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:54214155
Комплект:4
Примечание:1/4
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:5421475
Комплект:4
Примечание:M6
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:5424454
Комплект:12
Примечание:4.8 x 9.5
0 ₽
шт
№ на схеме:7
Наименование:BRACKET
Каталожный номер:5424402
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:5420877
Комплект:4
Примечание:M8 x 20
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:5421217
Комплект:4
Примечание:M10 DUZ
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:5424433
Комплект:10
Примечание:3.9 x 16
0 ₽
шт
№ на схеме:11
Наименование:BRACKET
Каталожный номер:5424401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLAMP
Каталожный номер:5424455
Комплект:1
Примечание:FILTER CONNECTION
0 ₽
шт
№ на схеме:13
Наименование:FILTER
Каталожный номер:5424422
Комплект:1
Примечание:Diavia 017053
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:5421357
Комплект:2
Примечание:M5 x 15
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:5421330
Комплект:2
Примечание:M5
0 ₽
шт
№ на схеме:16
Наименование:NUT
Каталожный номер:5423288
Комплект:2
Примечание:M5
0 ₽
шт
№ на схеме:17
Наименование:SWITCH, PRESSURE
Каталожный номер:5424453
Комплект:1
Примечание:043101.1
0 ₽
шт
№ на схеме:18
Наименование:RADIATOR, AIR CONDITIONER
Каталожный номер:5424428
Комплект:1
Примечание:
