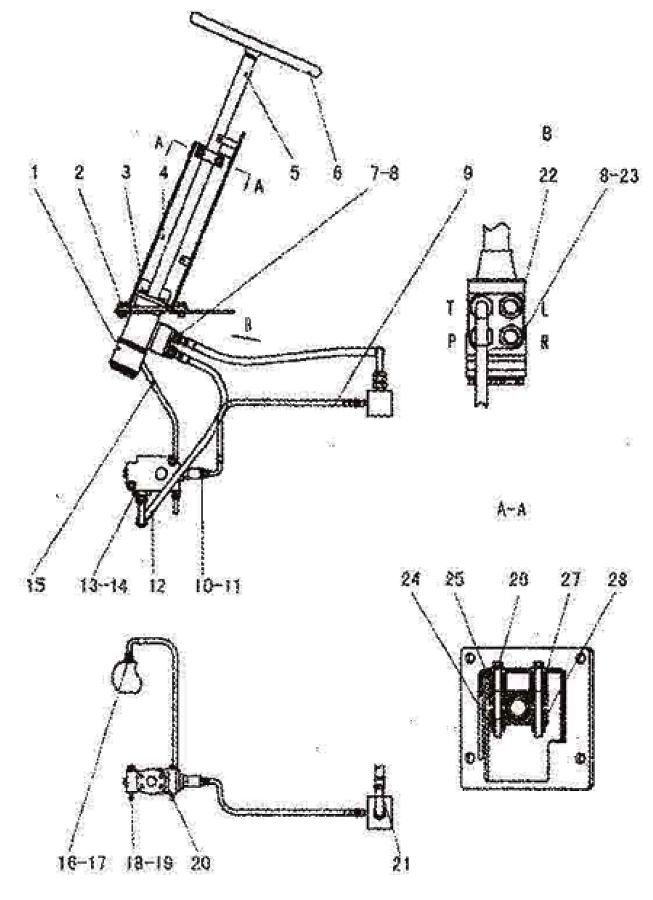

Steering Unit Assembly 1

← Steering Pump Assembly Steering Unit Assembly 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING GEAR BZZ6-800

Каталожный номер:4120001805

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT GB16674-M12*30EpZn-8.8

Каталожный номер:4011000479

Комплект:4

Примечание:

№ на схеме:3

Наименование:BOLT GB16674-M10*55EpZn-8.8

Каталожный номер:4011000473

Комплект:4

Примечание:

№ на схеме:4

Наименование:FIX FRAME

Каталожный номер:29310011191

Комплект:1

Примечание:

№ на схеме:5

Наименование:STEERING COLUMN LG20-Z*Z-09

Каталожный номер:4120001855

Комплект:1

Примечание:

№ на схеме:6

Наименование:STEERING WHEEL

Каталожный номер:4120000018

Комплект:1

Примечание:

№ на схеме:7

Наименование:JOINT LGВ120-02020

Каталожный номер:4041000564

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-RING LGB168-11724

Каталожный номер:4041000783

Комплект:3

Примечание:

№ на схеме:9

Наименование:TUBE LGB164003080

Каталожный номер:4041000174

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTER LGB155-01214

Каталожный номер:4041000084

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-RING GB3452.1-12.5*2.65G

Каталожный номер:4030000285

Комплект:2

Примечание:

№ на схеме:12

Наименование:PIPE LGB128-410140

Каталожный номер:4041000989

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTOR LGB155-03326

Каталожный номер:4041000088

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING GB3452.1-32.5*2.65G

Каталожный номер:4030000276

Комплект:1

Примечание:

№ на схеме:15

Наименование:FEEDBACK OIL PIPE OF PRIORITY VALVE

Каталожный номер:29200001052

Комплект:1

Примечание:

№ на схеме:16

Наименование:JOINT LGB120-01412

Каталожный номер:4041000131

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING LGF3168-10924

Каталожный номер:40410051784

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT GB5782-M10*90EpZn-8.8

Каталожный номер:4011000053

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:2

Примечание:

№ на схеме:20

Наименование:PRIORITY VALVE VLE-150S

Каталожный номер:4120002116

Комплект:1

Примечание:

№ на схеме:21

Наименование:TUBE LGB165-010100

Каталожный номер:4041000519

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONNECTER

Каталожный номер:29200007901

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTER LGB120-02220

Каталожный номер:4041000132

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:6

Примечание:

№ на схеме:26

Наименование:BOLT GВ16674-M10*100EpZn-8.8

Каталожный номер:4011000528

Комплект:2

Примечание:

№ на схеме:27

Наименование:ADJUSTING SEAT

Каталожный номер:29310011301

Комплект:2

Примечание:

№ на схеме:28

Наименование:FIX PLATE

Каталожный номер:29310011251

Комплект:2

Примечание:
