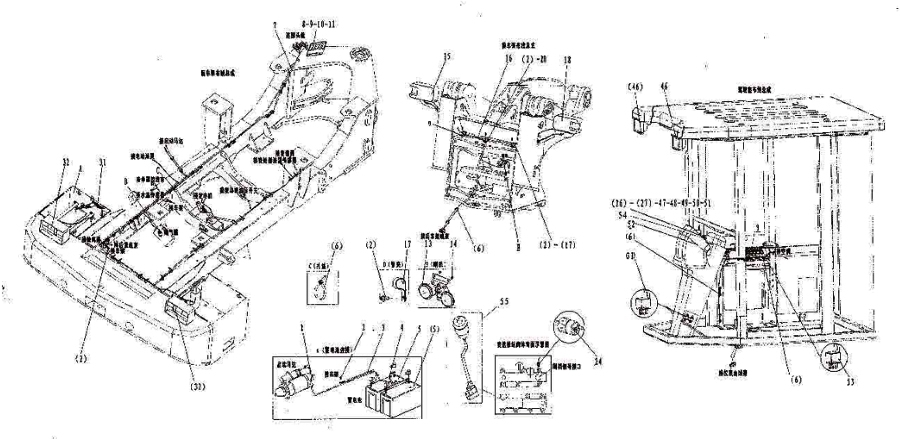

Electric System 1

← Warming Machine 2 Electric System 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LINE FROM SWITCH TO MOTOR

Каталожный номер:29370001082

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT GB16674M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:13

Примечание:

№ на схеме:3

Наименование:EARTH WIRE

Каталожный номер:29370001052

Комплект:1

Примечание:

№ на схеме:4

Наименование:STORAGE BATTERY WIRE

Каталожный номер:29370013091

Комплект:1

Примечание:

№ на схеме:5

Наименование:BATTERY 6-QW-120B

Каталожный номер:4130000057

Комплект:2

Примечание:

№ на схеме:6

Наименование:CLIP LG13-ZS4*250

Каталожный номер:4190000020

Комплект:84

Примечание:

№ на схеме:7

Наименование:REAR BODY WIRING HARNESS

Каталожный номер:29370017142

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:29370011581

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT GB16674-M6*16EpZn-8.8

Каталожный номер:4011000153

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT GB818-M4*16EpZn-4.8

Каталожный номер:4014000087

Комплект:10

Примечание:

№ на схеме:11

Наименование:WASHER GB97.1-4EpZn-300HV

Каталожный номер:4015000135

Комплект:10

Примечание:

№ на схеме:12

Наименование:CLIP Ф12

Каталожный номер:29370038651

Комплект:2

Примечание:

№ на схеме:13

Наименование:ELECTRIC HORN DL125-24V

Каталожный номер:4130000009

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT GB16674-M6*10EpZn-8.8

Каталожный номер:4011000152

Комплект:2

Примечание:

№ на схеме:15

Наименование:LEFТ FRONT ASSEMBLE LAMP LFLD-24V

Каталожный номер:4130000204

Комплект:1

Примечание:

№ на схеме:16

Наименование:FRONT FRAM HARNESS

Каталожный номер:29370018691

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLIP

Каталожный номер:29370017311

Комплект:5

Примечание:

№ на схеме:18

Наименование:RIGHT FRONT ASSEMBLE LAMP LFRD-24V

Каталожный номер:4130000205

Комплект:1

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:29370018721

Комплект:1

Примечание:

№ на схеме:20

Наименование:PIPE NIP

Каталожный номер:29350000021

Комплект:2

Примечание:

№ на схеме:21

Наименование:SWITCH OIL PRESS WARMNG YK208B

Каталожный номер:4130001078

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLATE

Каталожный номер:29370018861

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLIP N90666101

Каталожный номер:4190001095

Комплект:1

Примечание:

№ на схеме:24

Наименование:DISSEPIMENT PRESSURE SWITCH 310-LGK

Каталожный номер:4130000278

Комплект:1

Примечание:

№ на схеме:25

Наименование:STARTUP RELAY JD231A-LG01

Каталожный номер:4130001080

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW GB818-M6*16EpZn-4.8

Каталожный номер:4034000026

Комплект:4

Примечание:

№ на схеме:27

Наименование:WASHER GB97.1-6EpZn-300HV

Каталожный номер:4015000207

Комплект:4

Примечание:

№ на схеме:28

Наименование:FIXED PLATE OF STARTUP RELAY

Каталожный номер:29370015551

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT GB5786-M14*1.5*20-8.8

Каталожный номер:4011000919

Комплект:2

Примечание:

№ на схеме:30

Наименование:WASHER GB97.1-14EpZn-300HV

Каталожный номер:4015000177

Комплект:3

Примечание:

№ на схеме:31

Наименование:BATTERY RELAY 024-1H2T-80A

Каталожный номер:4130000912

Комплект:3

Примечание:

№ на схеме:32

Наименование:REAR LAMP LRHD-24V

Каталожный номер:4130001134

Комплект:1

Примечание:

№ на схеме:33

Наименование:REAR LARGE LAMP SP-1031

Каталожный номер:4130000270

Комплект:2

Примечание:

№ на схеме:34

Наименование:REAR HOOD WIRING HARNESS

Каталожный номер:29370018121

Комплект:1

Примечание:

№ на схеме:35

Наименование:ANNUNCIATOR FM211

Каталожный номер:4130000031

Комплект:1

Примечание:

№ на схеме:36

Наименование:SIDE FRAME JK931-01CKJ

Каталожный номер:413000049S

Комплект:6

Примечание:

№ на схеме:37

Наименование:CAP JK931-01GB

Каталожный номер:4130000496

Комплект:7

Примечание:

№ на схеме:38

Наименование:MIDDLE FRAME JK931-01ZKJ

Каталожный номер:4130000497

Комплект:7

Примечание:

№ на схеме:39

Наименование:SWITCH REAR HEADLIGHT K931-02HDD

Каталожный номер:4J30000917

Комплект:1

Примечание:

№ на схеме:40

Наименование:FRONT BIG LAMP BUTTON-SWITCH JK931-01QDD

Каталожный номер:4130000555

Комплект:1

Примечание:

№ на схеме:41

Наименование:FORWARD LIGHTING BUTTON-SWITCH JK931-0IQZD

Каталожный номер:4130000490

Комплект:1

Примечание:

№ на схеме:42

Наименование:BACK LAMP BUTTON-SWITCH JK93I-01BGD

Каталожный номер:4130000489

Комплект:1

Примечание:

№ на схеме:43

Наименование:ALARM LAMP BUTTON-SWITCH JK931-O1JSD

Каталожный номер:4130000492

Комплект:1

Примечание:

№ на схеме:44

Наименование:WIPER BUTTON-SWITCH JK931-01GYQ

Каталожный номер:4130000493

Комплект:1

Примечание:

№ на схеме:45

Наименование:PANEL HARNESS ASSEMBLY

Каталожный номер:29370017163

Комплект:1

Примечание:

№ на схеме:46

Наименование:FORWARD LIGHTING QZD-2

Каталожный номер:4130000797

Комплект:2

Примечание:

№ на схеме:47

Наименование:TURNING SWITCH JK802A

Каталожный номер:4130000290

Комплект:1

Примечание:

№ на схеме:48

Наименование:SUPPORTING PLATE

Каталожный номер:29370012571

Комплект:1

Примечание:

№ на схеме:49

Наименование:FIXED PEDESTAL

Каталожный номер:29370012561

Комплект:1

Примечание:

№ на схеме:50

Наименование:PIPE NIP

Каталожный номер:29370012551

Комплект:1

Примечание:

№ на схеме:51

Наименование:BOLT GB16674-M8*30Ep.Zn-8.8

Каталожный номер:4011000481

Комплект:2

Примечание:

№ на схеме:52

Наименование:PANEL ZL2-235M

Каталожный номер:29370016042

Комплект:1

Примечание:

№ на схеме:53

Наименование:AUXILIARY RELAY 024-1Z6GD2

Каталожный номер:4130000869

Комплект:4

Примечание:

№ на схеме:54

Наименование:STARTING SWITCH 08086-10000

Каталожный номер:4130000208

Комплект:1

Примечание:

№ на схеме:55

Наименование:PRESSURE SWITCH YK215B

Каталожный номер:4130001163

Комплект:1

Примечание:
