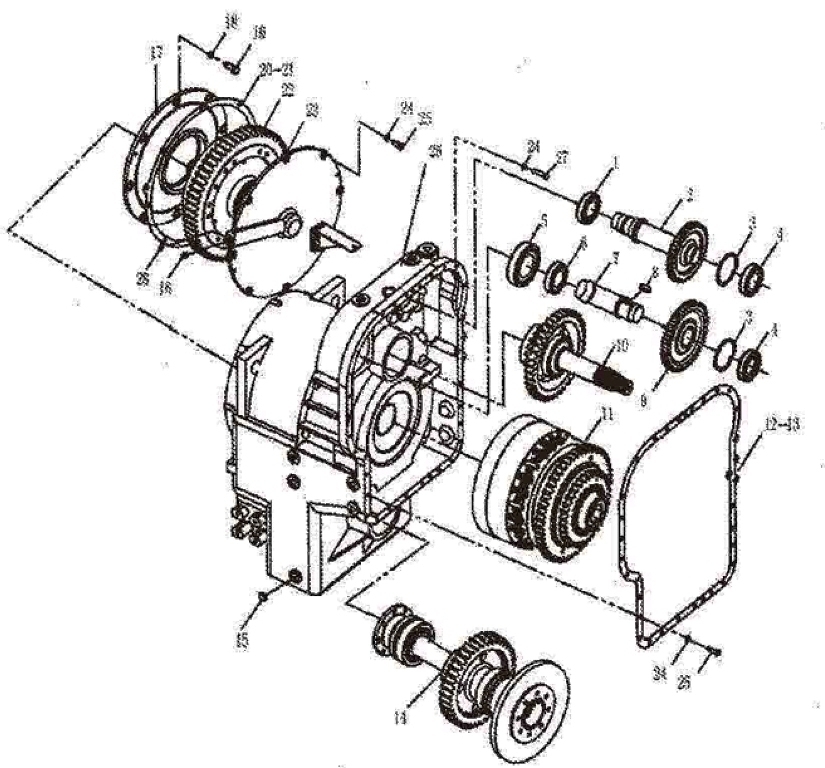

A301 Transmission Assembly

← Transmission Assembly 3RD Shaft Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BEARING GB276-6012

Каталожный номер:4021000012

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHAFT GEAR

Каталожный номер:3030900094

Комплект:1

Примечание:

№ на схеме:3

Наименование:RETAINNER RING GB894.1-90*65Mn

Каталожный номер:4015000024

Комплект:2

Примечание:

№ на схеме:4

Наименование:BEARING GB276-6210N

Каталожный номер:4021000019

Комплект:2

Примечание:

№ на схеме:5

Наименование:BEARING COVER

Каталожный номер:29050000071

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEARING GB276-62H

Каталожный номер:4021000020

Комплект:1

Примечание:

№ на схеме:7

Наименование:DRIVE SHAFT

Каталожный номер:29050000081

Комплект:1

Примечание:

№ на схеме:8

Наименование:KEY GB1096-14*36-45

Каталожный номер:4022000001

Комплект:1

Примечание:

№ на схеме:9

Наименование:DRIVE GEAR OF STEERING PUMP

Каталожный номер:3030900100

Комплект:1

Примечание:

№ на схеме:10

Наименование:3RD SHAFT ASS’Y

Каталожный номер:2030900027

Комплект:1

Примечание:

№ на схеме:11

Наименование:4TH SHAFT ASS'Y (I)

Каталожный номер:2030900026

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEALING SPACER

Каталожный номер:29050011341

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER GB93-14-65Mn

Каталожный номер:4015000027

Комплект:8

Примечание:

№ на схеме:13

Наименование:SEALING SPACER

Каталожный номер:29050011351

Комплект:1

Примечание:

№ на схеме:14

Наименование:OUTPUT SHAFT ASST

Каталожный номер:29050017451

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG SCREW Q/ZB286-ZG1/2'- Q235A

Каталожный номер:4120000345

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG SCREW

Каталожный номер:3030900102

Комплект:1

Примечание:

№ на схеме:17

Наименование:COVER

Каталожный номер:3030900090

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:30309000S9

Комплект:8

Примечание:

№ на схеме:20

Наименование:SEALING SPACER

Каталожный номер:29050011321

Комплект:1

Примечание:

№ на схеме:21

Наименование:SEALING SPACER

Каталожный номер:29050011331

Комплект:1

Примечание:

№ на схеме:22

Наименование:4TH SHAFT ASS’Y (II)

Каталожный номер:2030900019

Комплект:1

Примечание:

№ на схеме:23

Наименование:END COVER

Каталожный номер:3030900091

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:39

Примечание:

№ на схеме:25

Наименование:BOLT GB21-M10*30EpZn-8.8

Каталожный номер:4011000017

Комплект:34

Примечание:

№ на схеме:26

Наименование:CASE

Каталожный номер:3030900088

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT GB21-M10*70EpZn-8.8

Каталожный номер:4011000174

Комплект:5

Примечание:

№ на схеме:28

Наименование:O-RING GB1235-20*2.4

Каталожный номер:4030000011

Комплект:1

Примечание:
