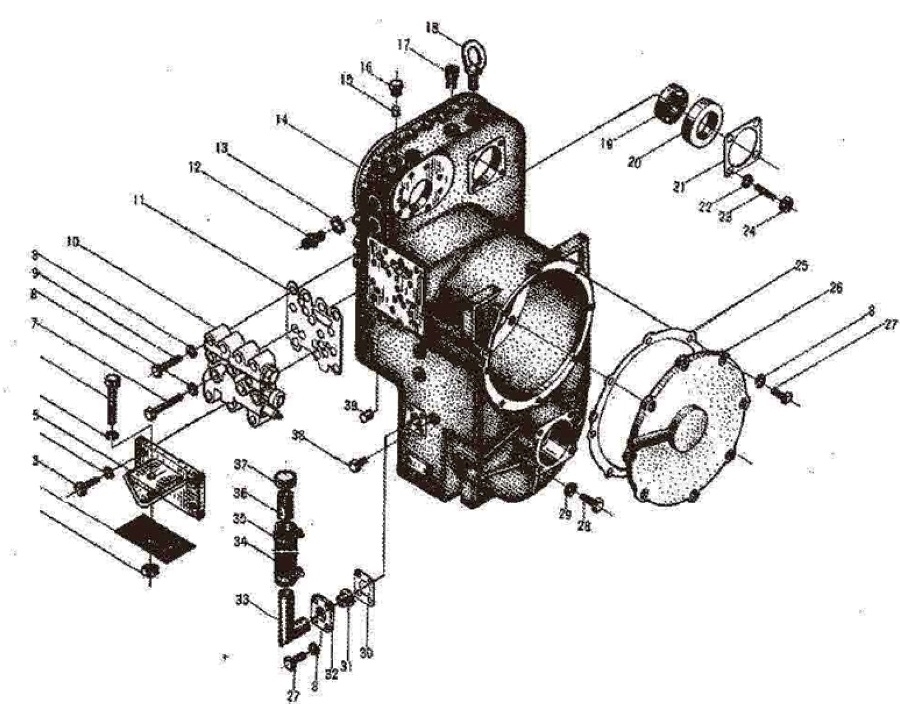

330101 TRANSMISSION 1

← Output Shaft Assembly 330101 transmission 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:зз

Наименование:HOSE 403060A

Каталожный номер:4110000184060

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT GB5782-M18*40EpZn-8.8

Каталожный номер:4011000774

Комплект:8

Примечание:

№ на схеме:5

Наименование:CONNECTING SEAT 403032-34

Каталожный номер:4110000184047

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT GB5782-M10*75EpZn-8.8

Каталожный номер:4011000052

Комплект:9

Примечание:

№ на схеме:8

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:64

Примечание:

№ на схеме:9

Наименование:BOLT GB5782-M10*70EpZn-8.8

Каталожный номер:4011000051

Комплект:9

Примечание:

№ на схеме:10

Наименование:TRANSMISSION CONTROL VALVE ASS’Y 403700X2

Каталожный номер:4110000184183

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET 403029

Каталожный номер:4110000184049

Комплект:1

Примечание:

№ на схеме:12

Наименование:JOINT 402111X13

Каталожный номер:4110000184184

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPACER 402106

Каталожный номер:4110000184051

Комплект:3

Примечание:

№ на схеме:14

Наименование:GEAR-BOX BODY

Каталожный номер:4110000184002

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG 403028

Каталожный номер:4110000184052

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG SCREW 402223

Каталожный номер:4110000184029

Комплект:1

Примечание:

№ на схеме:17

Наименование:PERMEABILITY CELL ASSEMBLY 403024

Каталожный номер:4110000184053

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW GB825-M20EpZn-20

Каталожный номер:4014000030

Комплект:2

Примечание:

№ на схеме:19

Наименование:BEARING GB276-621I

Каталожный номер:4021000020

Комплект:1

Примечание:

№ на схеме:20

Наименование:BUSHING 403057

Каталожный номер:4110000184054

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET 403058

Каталожный номер:4110000184055

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:12

Примечание:

№ на схеме:23

Наименование:BOLT GB897-M12*30.8.8

Каталожный номер:4012000040

Комплект:4

Примечание:

№ на схеме:24

Наименование:NUT GB6170-M12EpZn-8

Каталожный номер:4013000011

Комплект:4

Примечание:

№ на схеме:25

Наименование:GASKET 403001

Каталожный номер:4110000184056

Комплект:1

Примечание:

№ на схеме:26

Наименование:END CAP 403002

Каталожный номер:4110000184057

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT GB5783-M10*30EpZn-8.8

Каталожный номер:4011000084

Комплект:38

Примечание:

№ на схеме:29

Наименование:WASHER GB93-14-65Mn

Каталожный номер:4015000027

Комплект:4

Примечание:

№ на схеме:30

Наименование:PO-RING GB1235-40*3.1

Каталожный номер:4030000464

Комплект:1

Примечание:

№ на схеме:31

Наименование:GLAND BUSH 403064A

Каталожный номер:4110000184058

Комплект:1

Примечание:

№ на схеме:32

Наименование:TUBE

Каталожный номер:4110000184059

Комплект:1

Примечание:

№ на схеме:34

Наименование:CLAMP 13/4'

Каталожный номер:4110000184061

Комплект:2

Примечание:

№ на схеме:35

Наименование:PIPE JOINT 403062A

Каталожный номер:4110000184062

Комплект:1

Примечание:

№ на схеме:36

Наименование:COVER 403059A

Каталожный номер:4110000184063

Комплект:1

Примечание:

№ на схеме:37

Наименование:PLUG FOR CHECK UP ZG1/4'

Каталожный номер:4110000184064

Комплект:1

Примечание:

№ на схеме:38

Наименование:PIN 403022

Каталожный номер:4110000184065

Комплект:1

Примечание:

№ на схеме:39

Наименование:NUT GB6170-M18EpZn-8

Каталожный номер:4013000018

Комплект:2

Примечание:
