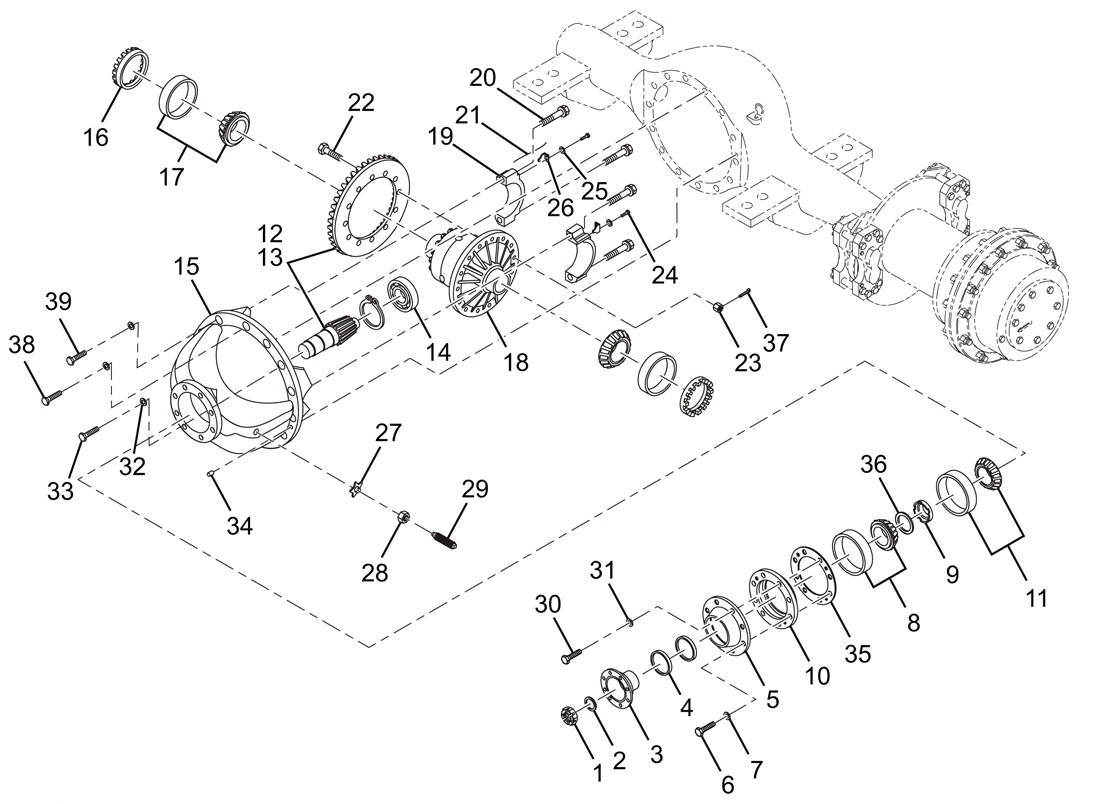

Main reductor assembly LG50F.04300A, LG50F.04600A
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:LG50F.04303A-304A
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:GB/T9877.1-1988
Комплект:2
Примечание:
№ на схеме:8
Каталожный номер:GB/T297-94
Комплект:1
Примечание:65x140x36
№ на схеме:11
Каталожный номер:GB/297-84
Комплект:1
Примечание:70x150x38
№ на схеме:12
Каталожный номер:LG50F04309A-310A
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:LG50F04311A-312A
Комплект:
Примечание:
№ на схеме:17
Каталожный номер:47620/47686
Комплект:2
Примечание:82.55x133.35x33.338
№ на схеме:18
Каталожный номер:LG50F04315A-323A
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:LG50F.04333A
Комплект:12
Примечание:
№ на схеме:23
Каталожный номер:GB6178-86
Комплект:12
Примечание:
