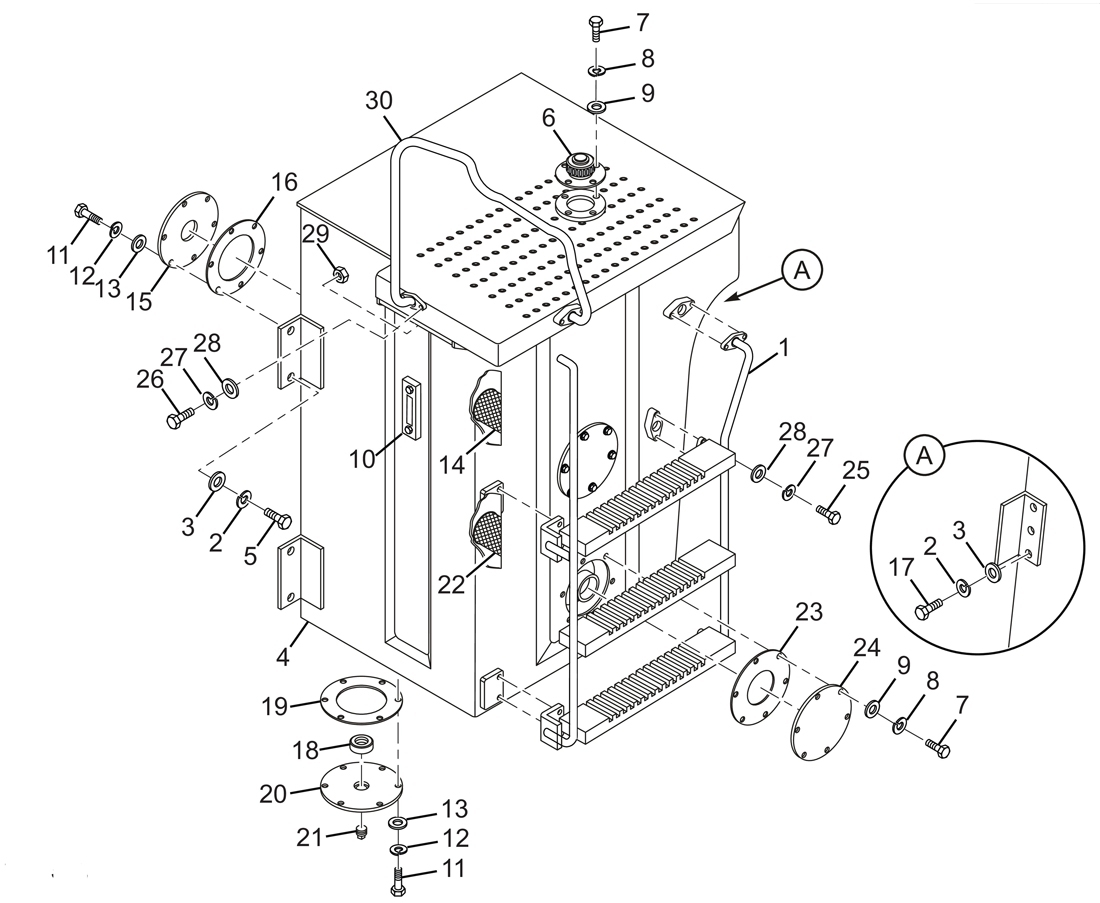

Hydraulic tank assembly CDM856E. 13 II .09

← Implement hydraulic system Lift cylinder CDM855.07.02 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left handrail assembly

Каталожный номер:CDM856E.13I.09.03

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 16

Каталожный номер:GB/T93

Комплект:7

Примечание:

№ на схеме:3

Наименование:Washer 16

Каталожный номер:GB/T97.1

Комплект:7

Примечание:

№ на схеме:4

Наименование:Hydraulic tank body

Каталожный номер:CDM856E.13 II .09.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M16X40

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:6

Наименование:Air cleaner

Каталожный номер:LG853.13.08.04

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8x20

Каталожный номер:GB/T5783

Комплект:16

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:GB/T93

Комплект:16

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:GB/T97.1

Комплект:16

Примечание:

№ на схеме:10

Наименование:Oil indicator

Каталожный номер:LG853.13 II .08.03

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10X25

Каталожный номер:GB/T5783

Комплект:12

Примечание:

№ на схеме:12

Наименование:Washer 10

Каталожный номер:GB/T93

Комплект:12

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:GB/T97.1

Комплект:12

Примечание:

№ на схеме:14

Наименование:Oil return filter

Каталожный номер:LG855.13.09.03

Комплект:1

Примечание:LG50F-1000X12-H

№ на схеме:15

Наименование:Oil return flange cover

Каталожный номер:CDM856E.13I.09.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:LG855.13.09-001

Комплект:1

Примечание:507523С

№ на схеме:17

Наименование:Bolt M16X35

Каталожный номер:GB/T5783

Комплект:3

Примечание:

№ на схеме:18

Наименование:Magnet Ф80хФ40х12

Каталожный номер:LG853.13.08-003

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:LG853.13.08-002

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil drain cover

Каталожный номер:LG853.13.08.03

Комплект:1

Примечание:

№ на схеме:21

Наименование:Stopper

Каталожный номер:LG853.13.08-001

Комплект:1

Примечание:

№ на схеме:22

Наименование:Oil suction filer

Каталожный номер:LG855.13.09.05

Комплект:1

Примечание:LG50F-1000X120-J

№ на схеме:23

Наименование:Gasket

Каталожный номер:LG853.13.09-002

Комплект:2

Примечание:

№ на схеме:24

Наименование:Flange cover

Каталожный номер:LG853.13.09.03

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M12X25

Каталожный номер:GB/T5783

Комплект:8

Примечание:8.8

№ на схеме:26

Наименование:Bolt M12X40

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:27

Наименование:Washer 12

Каталожный номер:GB/T97.1

Комплект:16

Примечание:

№ на схеме:28

Наименование:Washer 12

Каталожный номер:GB/T93

Комплект:12

Примечание:

№ на схеме:29

Наименование:Nut М12

Каталожный номер:GB/T6170

Комплект:4

Примечание:8

№ на схеме:30

Наименование:Top rotary welding right

Каталожный номер:CDM856E.13I.09.04

Комплект:1

Примечание:
