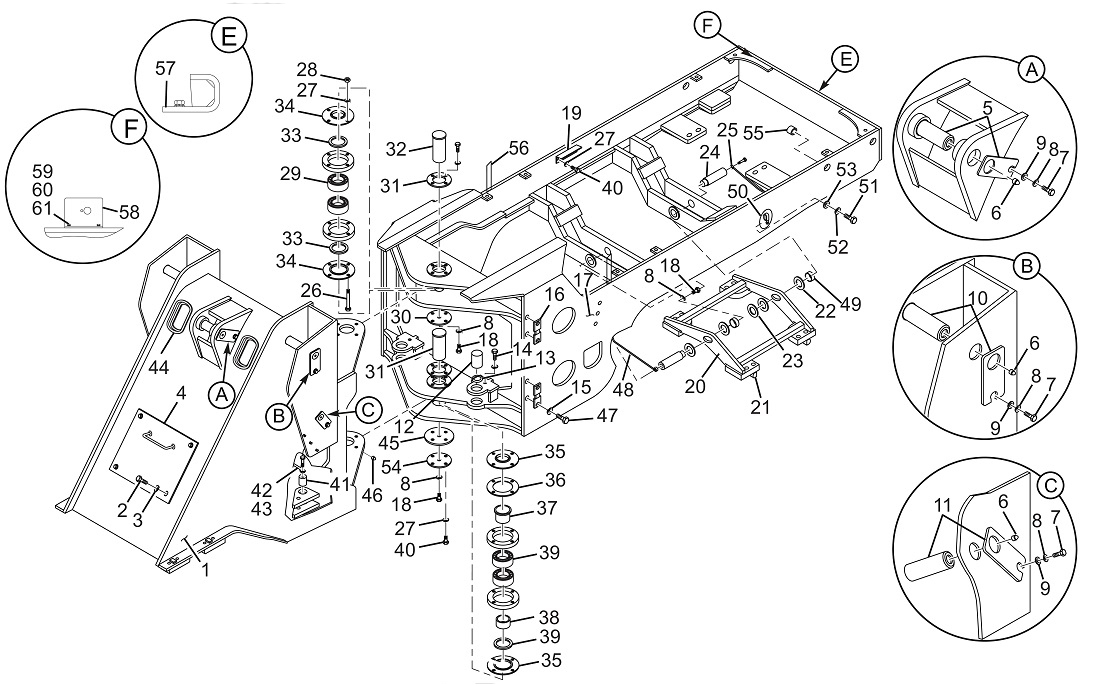

Frame system

← Emergency And Parking Brake System Implement system →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front frame

Каталожный номер:CDM856E.10 I .01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt М10х20

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:3

Наименование:Washer 10

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:4

Наименование:Cover board assembly

Каталожный номер:CDM856E.10I.05

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tilt cylinder rear pin weldment

Каталожный номер:LG853.10.03

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil cup M10X1

Каталожный номер:JB/T7940.1

Комплект:11

Примечание:GB/T1152

№ на схеме:7

Наименование:Bolt M20 x 40

Каталожный номер:GB/T5783

Комплект:5

Примечание:8.8

№ на схеме:8

Наименование:Washer 20

Каталожный номер:GB/T93

Комплект:9

Примечание:

№ на схеме:9

Наименование:Washer 20

Каталожный номер:GB/T97.1

Комплект:7

Примечание:

№ на схеме:10

Наименование:Lift arm upper pin weldment

Каталожный номер:LG855.10.05

Комплект:2

Примечание:

№ на схеме:11

Наименование:Lift cylinder rear pin weldment

Каталожный номер:LG855.10.06

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rear steering pin weldment

Каталожный номер:LG855.10.07

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rear sleeve for steering cylinder

Каталожный номер:LG855.10-002

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M16X35

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:15

Наименование:Washer 16

Каталожный номер:GB/T93

Комплект:12

Примечание:

№ на схеме:16

Наименование:Oil tank securing seat

Каталожный номер:LG855.10.08

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rear frame

Каталожный номер:CDM856E.10 I .02

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M20 x 35

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:19

Наименование:Filter screen

Каталожный номер:LG855.10-003

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sub-frame

Каталожный номер:LG855.10.03

Комплект:1

Примечание:

№ на схеме:21

Наименование:Block

Каталожный номер:LG853.10-018

Комплект:8

Примечание:

№ на схеме:22

Наименование:Copper gasket

Каталожный номер:LG855.10-004

Комплект:2

Примечание:

№ на схеме:23

Наименование:Oscillating suspension adjusting shim

Каталожный номер:LG855.10-008

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oscillating suspension pin

Каталожный номер:LG855.10.09

Комплект:2

Примечание:

№ на схеме:25

Наименование:Oscillating suspension oil filling pipe I

Каталожный номер:LG855.10.10

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt М12Х110

Каталожный номер:GB/T5782

Комплект:8

Примечание:8.8

№ на схеме:27

Наименование:Washer 12

Каталожный номер:GB/T93

Комплект:22

Примечание:

№ на схеме:28

Наименование:Nut М12

Каталожный номер:GB/T6170

Комплект:8

Примечание:8

№ на схеме:29

Наименование:Bearing 32215

Каталожный номер:GB/T297

Комплект:4

Примечание:GB297-84 7515E

№ на схеме:30

Наименование:End cover

Каталожный номер:LG853.10-008

Комплект:1

Примечание:

№ на схеме:31

Наименование:Articulated pin

Каталожный номер:LG853.10-007

Комплект:2

Примечание:

№ на схеме:32

Наименование:Press plate

Каталожный номер:LG853.10-006

Комплект:2

Примечание:

№ на схеме:33

Наименование:FB-type oil seal 75x100x12

Каталожный номер:GB/T13871.1

Комплект:2

Примечание:

№ на схеме:34

Наименование:Upper bearing cover

Каталожный номер:LG853.10-005

Комплект:2

Примечание:

№ на схеме:35

Наименование:Lower bearing cover

Каталожный номер:LG853.10-004

Комплект:2

Примечание:

№ на схеме:36

Наименование:Adjusting shim

Каталожный номер:LG853.10-003

Комплект:2

Примечание:

№ на схеме:37

Наименование:Upper shaft sleeve

Каталожный номер:LG853.10-001

Комплект:1

Примечание:

№ на схеме:38

Наименование:Lower shaft sleeve

Каталожный номер:LG853.10-002

Комплект:1

Примечание:

№ на схеме:39

Наименование:FB-type oil seal 85x110x12

Каталожный номер:GB/T13871.1

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt M12X30

Каталожный номер:GB/T5783

Комплект:14

Примечание:8.8

№ на схеме:41

Наименование:Front steering pin weldment

Каталожный номер:LG855.10.11

Комплект:2

Примечание:

№ на схеме:42

Наименование:Right front steering pin oil filling pipe

Каталожный номер:LG855.10.12

Комплект:1

Примечание:

№ на схеме:43

Наименование:Left front steering pin oil filling pipe

Каталожный номер:LG855.10.13

Комплект:1

Примечание:LG855.10.12

№ на схеме:44

Наименование:Hose sleeve

Каталожный номер:LG853.10-021

Комплект:2

Примечание:

№ на схеме:45

Наименование:Adjusting washer

Каталожный номер:LG855.10-006

Комплект:1

Примечание:

№ на схеме:46

Наименование:Oil cup M10x1

Каталожный номер:JB/T7940.2

Комплект:2

Примечание:GB/T1153

№ на схеме:47

Наименование:Bolt M16X50

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:48

Наименование:Oscillating suspension oil filling pipe 2

Каталожный номер:LG855.10.14

Комплект:1

Примечание:

№ на схеме:49

Наименование:Oscillating suspension pin sleeve

Каталожный номер:LG855.10-007

Комплект:2

Примечание:

№ на схеме:50

Наименование:Wire clip

Каталожный номер:LG853.10-023

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bolt M8x20

Каталожный номер:GB/T5783

Комплект:1

Примечание:8.8

№ на схеме:52

Наименование:Washer 8

Каталожный номер:GB/T93

Комплект:1

Примечание:

№ на схеме:53

Наименование:Washer 8

Каталожный номер:GB/T97.1

Комплект:1

Примечание:

№ на схеме:54

Наименование:Lower end cover

Каталожный номер:LG853.10-022

Комплект:1

Примечание:

№ на схеме:55

Наименование:Rubber bush of rear frame

Каталожный номер:CDM858A.10I-001

Комплект:4

Примечание:

№ на схеме:56

Наименование:Baffle

Каталожный номер:CDM856E.10I-001

Комплект:2

Примечание:

№ на схеме:57

Наименование:Hood gate lock support

Каталожный номер:CDM856E.10I.06

Комплект:1

Примечание:

№ на схеме:58

Наименование:Power switch ledger plate

Каталожный номер:CDM856E.10I-002

Комплект:1

Примечание:

№ на схеме:59

Наименование:Bolt М6х25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:8.8

№ на схеме:60

Наименование:Washer 6

Каталожный номер:GB/T97.1-2002

Комплект:2

Примечание:

№ на схеме:61

Наименование:Washer 6

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:
