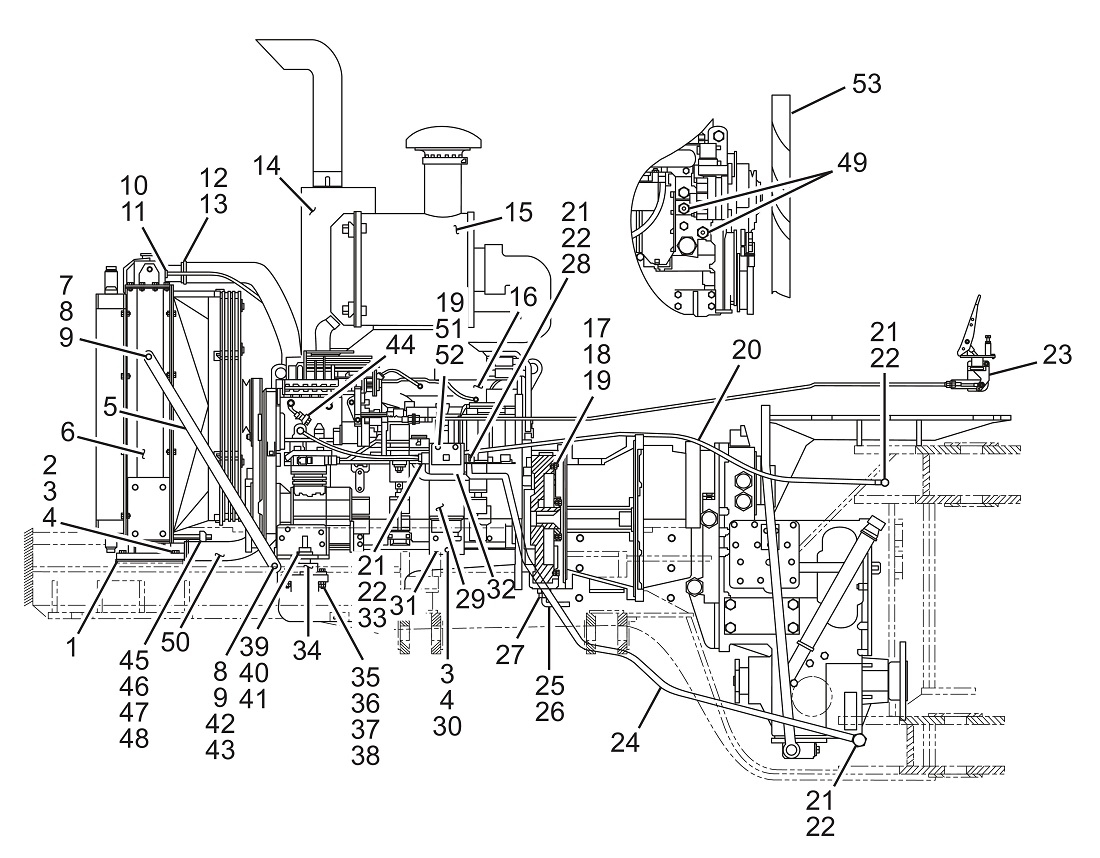

Diesel engine assembly 6СТА8.3-С215

← Throttle control assembly CDM856E.01 I .06 Torque converter system →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator rubber pad

Каталожный номер:CDM856E.01 I -009

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x45

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:3

Наименование:Washer 12

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:5

Наименование:Radiator support

Каталожный номер:LG853.01-008

Комплект:2

Примечание:

№ на схеме:6

Наименование:Radiator

Каталожный номер:CDM856E.01 I .04

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x30

Каталожный номер:GB/T5783

Комплект:2

Примечание:8.8

№ на схеме:8

Наименование:Washer 12

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 12

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:10

Наименование:Vent pipe 1-b-10x800

Каталожный номер:HG/T2184

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hoop Ф10-16

Каталожный номер:JB/T8870

Комплект:2

Примечание:

№ на схеме:12

Наименование:Engine outlet water hose

Каталожный номер:CDM856E.01 I -007

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hoop Ф50-70

Каталожный номер:JB/T8870

Комплект:4

Примечание:

№ на схеме:14

Наименование:Muffle

Каталожный номер:CDM855E.01 IV .01

Комплект:1

Примечание:

№ на схеме:15

Наименование:Air foreordain cleaner

Каталожный номер:CDM855E.01 IV .02

Комплект:1

Примечание:

№ на схеме:16

Наименование:Diesel engine

Каталожный номер:CDM856E.01 I .03

Комплект:1

Примечание:6СТА8.3-С215 (SО21372)

№ на схеме:17

Наименование:Stud bolt

Каталожный номер:LG853.02-001

Комплект:12

Примечание:8.8

№ на схеме:18

Наименование:Nut М10х1

Каталожный номер:GB/T6171

Комплект:12

Примечание:

№ на схеме:19

Наименование:Washer 10

Каталожный номер:GB/T93

Комплект:12

Примечание:

№ на схеме:20

Наименование:Fuel oil return pipe

Каталожный номер:CDM856E.01 I .05

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:LG853.08-011

Комплект:12

Примечание:

№ на схеме:22

Наименование:Hollow bolt

Каталожный номер:CDM855E.01 I -008

Комплект:6

Примечание:

№ на схеме:23

Наименование:Throttle control assembly

Каталожный номер:CDM856E.01 I .06

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose from Filter to Fuel tank

Каталожный номер:CDM856E.01 I .07

Комплект:1

Примечание:

№ на схеме:25

Наименование:Torque converter oil return hose

Каталожный номер:GB/T15329.1

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hoop Ф8-20

Каталожный номер:JB/T8870

Комплект:2

Примечание:

№ на схеме:27

Наименование:Torque converter oil return connector

Каталожный номер:LG853.01 I .02

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fuel inlet connector

Каталожный номер:CDM855E.01 I -003

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fuel filter assembly

Каталожный номер:CDM856E.01 I .08

Комплект:1

Примечание:R120T

№ на схеме:30

Наименование:Bolt M12x30

Каталожный номер:GB/T5783

Комплект:5

Примечание:8.8

№ на схеме:31

Наименование:Filter connection board

Каталожный номер:CDM856E.01 I .12

Комплект:1

Примечание:

№ на схеме:32

Наименование:Fuel hose from filter to engine

Каталожный номер:CDM855E.01 IV .05

Комплект:1

Примечание:

№ на схеме:33

Наименование:Filter connector

Каталожный номер:CDM855E.01 I -004

Комплект:2

Примечание:

№ на схеме:34

Наименование:E-type absorber

Каталожный номер:QX518.26.04

Комплект:2

Примечание:ЕА220

№ на схеме:35

Наименование:Bolt M14x80

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:36

Наименование:Washer 14

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:37

Наименование:Washer 14

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:38

Наименование:Nut М14

Каталожный номер:GB/T6170

Комплект:8

Примечание:8

№ на схеме:39

Наименование:Bolt М22х55

Каталожный номер:GB/T5783

Комплект:2

Примечание:8.8

№ на схеме:40

Наименование:Washer 22

Каталожный номер:GB/T97.1

Комплект:2

Примечание:

№ на схеме:41

Наименование:Washer 22

Каталожный номер:GB/T93

Комплект:2

Примечание:

№ на схеме:42

Наименование:Bolt М12х35

Каталожный номер:GB/T5783

Комплект:2

Примечание:8.8

№ на схеме:43

Наименование:Nut 12

Каталожный номер:GB/T6170

Комплект:2

Примечание:8

№ на схеме:44

Наименование:Engine fuel return connector

Каталожный номер:CDM855E.01 I -002

Комплект:1

Примечание:

№ на схеме:45

Наименование:Wire clip

Каталожный номер:LG853.01-005

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt М8х20

Каталожный номер:GB/T5783

Комплект:1

Примечание:8.8

№ на схеме:47

Наименование:Washer 8

Каталожный номер:GB/T97.1

Комплект:1

Примечание:

№ на схеме:48

Наименование:Washer 8

Каталожный номер:GB/T93

Комплект:1

Примечание:

№ на схеме:49

Наименование:Heater connector

Каталожный номер:CDM855E.01 IV -003

Комплект:2

Примечание:

№ на схеме:50

Наименование:Engine intlet water hose

Каталожный номер:CDM856E.01 I -008

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bolt М10х30

Каталожный номер:GB/T5783

Комплект:2

Примечание:8.8

№ на схеме:52

Наименование:Washer 10

Каталожный номер:GB/T97.1

Комплект:2

Примечание:

№ на схеме:53

Наименование:Fan

Каталожный номер:CDM856E.01 I -002

Комплект:1

Примечание:
