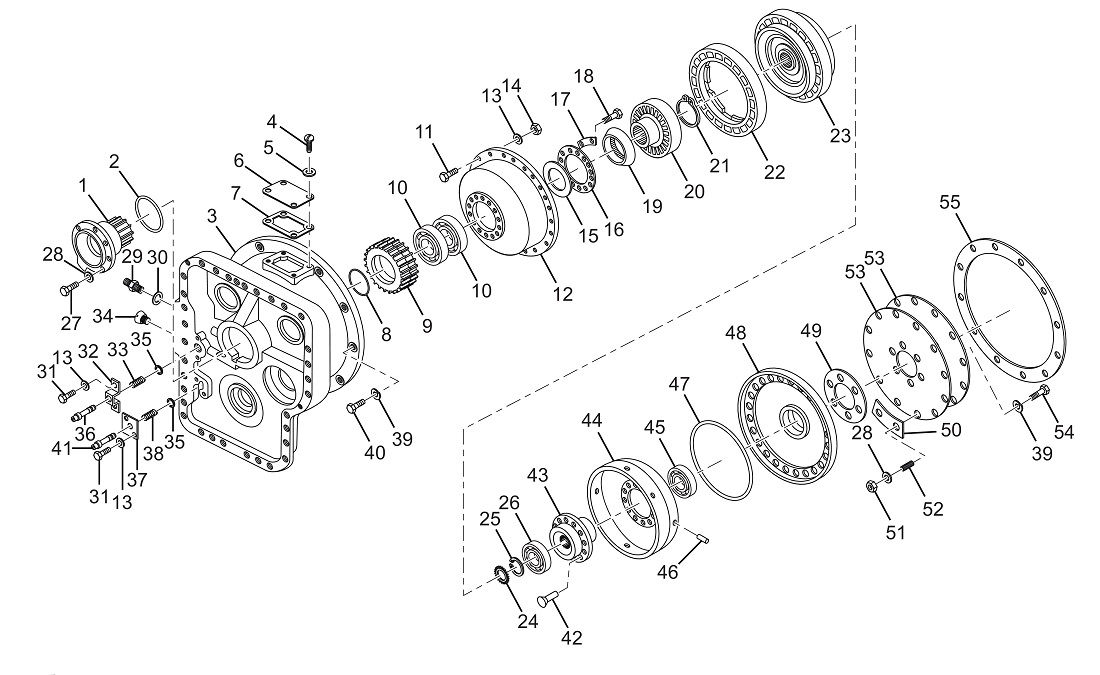

Torque converter LG853.02.01

← Oil circuit of transmission and torque assembly Transmission system →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Idle wheel seat

Каталожный номер:402222

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal ring

Каталожный номер:GB1235.1-82

Комплект:2

Примечание:

№ на схеме:3

Наименование:Torque converter body

Каталожный номер:402216A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Half round screw M6x16

Каталожный номер:GB67-85

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 6

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:6

Наименование:Access cover

Каталожный номер:402214

Комплект:1

Примечание:

№ на схеме:7

Наименование:Paper gasket

Каталожный номер:402215

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:402221

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear

Каталожный номер:402220

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing 117

Каталожный номер:GB276-89

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt М8х35

Каталожный номер:GB5782-86

Комплект:24

Примечание:

№ на схеме:12

Наименование:Pump wheel

Каталожный номер:402227

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:36

Примечание:

№ на схеме:14

Наименование:Nut М8

Каталожный номер:GB6170-86

Комплект:24

Примечание:

№ на схеме:15

Наименование:Adjusting shim

Каталожный номер:402224

Комплект:1

Примечание:

№ на схеме:16

Наименование:Press plate

Каталожный номер:402226

Комплект:1

Примечание:

№ на схеме:17

Наименование:Check gasket

Каталожный номер:402218

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt М8х30

Каталожный номер:GB5783-86

Комплект:14

Примечание:

№ на схеме:19

Наименование:Oil guide ring

Каталожный номер:402225

Комплект:1

Примечание:

№ на схеме:20

Наименование:Idle wheel

Каталожный номер:402217

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sprag 80

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:22

Наименование:First stage turbine

Каталожный номер:402209

Комплект:1

Примечание:

№ на схеме:23

Наименование:Second stage turbine

Каталожный номер:402212-213

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spline adjusting shim

Каталожный номер:402238

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sprag 50

Каталожный номер:GB893.1-86

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing 113

Каталожный номер:GB276-89

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt М10х28

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:20

Примечание:

№ на схеме:29

Наименование:Pipe connector

Каталожный номер:402111A

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:402106

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt М8х16

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:32

Наименование:Valve cover

Каталожный номер:402228A

Комплект:1

Примечание:

№ на схеме:33

Наименование:Spring I

Каталожный номер:402229

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug screw

Каталожный номер:402223

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gasket

Каталожный номер:402232

Комплект:2

Примечание:

№ на схеме:36

Наименование:Inlet valve spool

Каталожный номер:402233

Комплект:2

Примечание:

№ на схеме:37

Наименование:Tie plate

Каталожный номер:402230

Комплект:1

Примечание:

№ на схеме:38

Наименование:Spring II

Каталожный номер:402231

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:36

Примечание:

№ на схеме:40

Наименование:Bolt М12х45

Каталожный номер:GB5782-86

Комплект:12

Примечание:

№ на схеме:41

Наименование:Outlet valve spool

Каталожный номер:402234

Комплект:1

Примечание:

№ на схеме:42

Наименование:Countersunk head rivet 8х16

Каталожный номер:GB869-86

Комплект:12

Примечание:

№ на схеме:43

Наименование:First stage turbine hub

Каталожный номер:402206

Комплект:1

Примечание:

№ на схеме:44

Наименование:First stage turbine hood

Каталожный номер:402207

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bearing 210

Каталожный номер:GB276-89

Комплект:1

Примечание:

№ на схеме:46

Наименование:Spring pin

Каталожный номер:402208

Комплект:9

Примечание:

№ на схеме:47

Наименование:O-ring

Каталожный номер:402236

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hood wheel

Каталожный номер:402203

Комплект:1

Примечание:

№ на схеме:49

Наименование:Round tie plate

Каталожный номер:402210

Комплект:1

Примечание:

№ на схеме:50

Наименование:Gasket

Каталожный номер:402201

Комплект:6

Примечание:

№ на схеме:51

Наименование:Nut M10x1

Каталожный номер:GB6171-86

Комплект:12

Примечание:

№ на схеме:52

Наименование:Stud AM10x18

Каталожный номер:GB898-86

Комплект:12

Примечание:

№ на схеме:53

Наименование:Spring plate 5=1.0

Каталожный номер:4022042

Комплект:2

Примечание:

№ на схеме:54

Наименование:Bolt M12x30

Каталожный номер:GB5782-86

Комплект:6

Примечание:

№ на схеме:55

Наименование:Paper gasket

Каталожный номер:402211

Комплект:1

Примечание:
