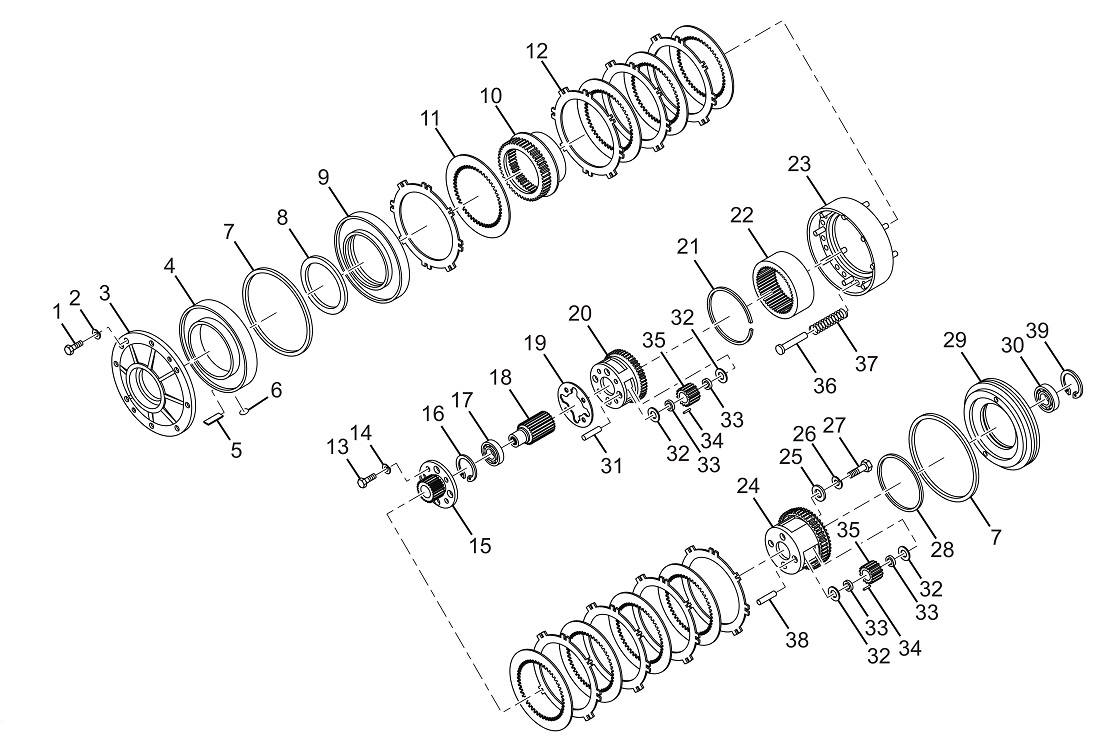

Planet lines

← Shaft IV Assembly LG50EX.03.01.01 Speed control valve LG853.03.01.13 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M14X38

Каталожный номер:GB5782-86

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer 14

Каталожный номер:GB93-76

Комплект:8

Примечание:

№ на схеме:3

Наименование:Middle cover

Каталожный номер:403003A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear I cylinder body

Каталожный номер:403004A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Securing plate

Каталожный номер:403023

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring Ф20 x 2.4

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:7

Наименование:Outer seal ring

Каталожный номер:403006A

Комплект:2

Примечание:

№ на схеме:8

Наименование:Inner seal ring

Каталожный номер:403010A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear I piston body

Каталожный номер:403008A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gear I inner ring gear

Каталожный номер:403222A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Reverse gear I drive plate components

Каталожный номер:403012-13

Комплект:8

Примечание:

№ на схеме:12

Наименование:Reverse gear I driven plate

Каталожный номер:403011

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bolt М10х30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 10

Каталожный номер:GB93-86

Комплект:4

Примечание:

№ на схеме:15

Наименование:Direct gear connecting disc

Каталожный номер:403225

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sprag for shaft 90

Каталожный номер:GB894.1-86

Комплект:1

Примечание:6210N

№ на схеме:17

Наименование:Ball bearing 6120N

Каталожный номер:GB/T276

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sun gear

Каталожный номер:403226

Комплект:1

Примечание:

№ на схеме:19

Наименование:Stop plate

Каталожный номер:403224

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gear I planet carrier

Каталожный номер:403223

Комплект:1

Примечание:

№ на схеме:21

Наименование:Snap ring

Каталожный номер:403220

Комплект:1

Примечание:

№ на схеме:22

Наименование:Reverse gear inner ring gear

Каталожный номер:403216

Комплект:1

Примечание:

№ на схеме:23

Наименование:Friction plate separating bracket components

Каталожный номер:4031014-15

Комплект:1

Примечание:

№ на схеме:24

Наименование:Reverser gear planet carrier

Каталожный номер:403213A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Stop washer

Каталожный номер:403215

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt M8x14

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:28

Наименование:Inner seal ring

Каталожный номер:403020A

Комплект:1

Примечание:

№ на схеме:29

Наименование:Reverse gear piston body

Каталожный номер:403018A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ball bearing 6010

Каталожный номер:GB276-89A

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gear I planet shaft

Каталожный номер:403227

Комплект:4

Примечание:

№ на схеме:32

Наименование:Gasket

Каталожный номер:403217

Комплект:16

Примечание:

№ на схеме:33

Наименование:Separating sleeve

Каталожный номер:403219

Комплект:16

Примечание:

№ на схеме:34

Наименование:Needle Ф4Х35

Каталожный номер:GB309-84

Комплект:176

Примечание:

№ на схеме:35

Наименование:Planet gear 90

Каталожный номер:403218

Комплект:8

Примечание:

№ на схеме:36

Наименование:Spring pin

Каталожный номер:403016

Комплект:15

Примечание:

№ на схеме:37

Наименование:Spring

Каталожный номер:403017

Комплект:15

Примечание:

№ на схеме:38

Наименование:Reverse gear planet shaft

Каталожный номер:403221

Комплект:4

Примечание:

№ на схеме:39

Наименование:Holesprag

Каталожный номер:GB893.1-86

Комплект:1

Примечание:
