Oil supply valve

← Lift cylinder CDM855.07.02 Tilt cylinder CDM856E.07 I .10 →

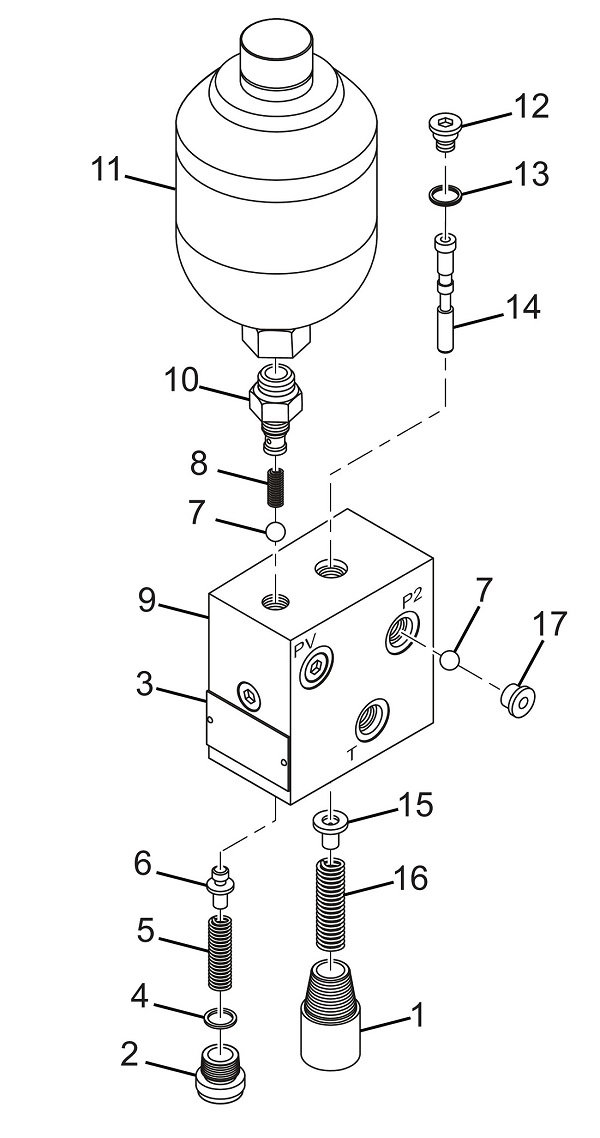

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Reducing valve spring seat

Каталожный номер:GYF65-001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Safety valve spring seat

Каталожный номер:GYF65-002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Name plate

Каталожный номер:GYF65-003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Adjusting washer

Каталожный номер:GYF65-004

Комплект:3

Примечание:

№ на схеме:5

Наименование:Safety valve spring

Каталожный номер:GYF65-005

Комплект:1

Примечание:

№ на схеме:6

Наименование:Safety valve spool

Каталожный номер:GYF65-006

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel ball Dw8.5

Каталожный номер:GB/T308

Комплект:2

Примечание:

№ на схеме:8

Наименование:Check valve spring

Каталожный номер:GYF65-007

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve body

Каталожный номер:GYF65-008

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:GYF65-009

Комплект:1

Примечание:

№ на схеме:11

Наименование:Accumulator

Каталожный номер:NXQ-L0.4/10-H

Комплект:1

Примечание:

№ на схеме:12

Наименование:Socket head stopper

Каталожный номер:GYF65-010

Комплект:1

Примечание:

№ на схеме:13

Наименование:Combined washer 10

Каталожный номер:JB/T982

Комплект:4

Примечание:

№ на схеме:14

Наименование:Reducing valve stem

Каталожный номер:GYF65-011

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring seat

Каталожный номер:GYF65-012

Комплект:1

Примечание:

№ на схеме:16

Наименование:Reducing valve spring

Каталожный номер:GYF65-013

Комплект:1

Примечание:

№ на схеме:17

Наименование:Stopper

Каталожный номер:GYF65-014

Комплект:2

Примечание:
