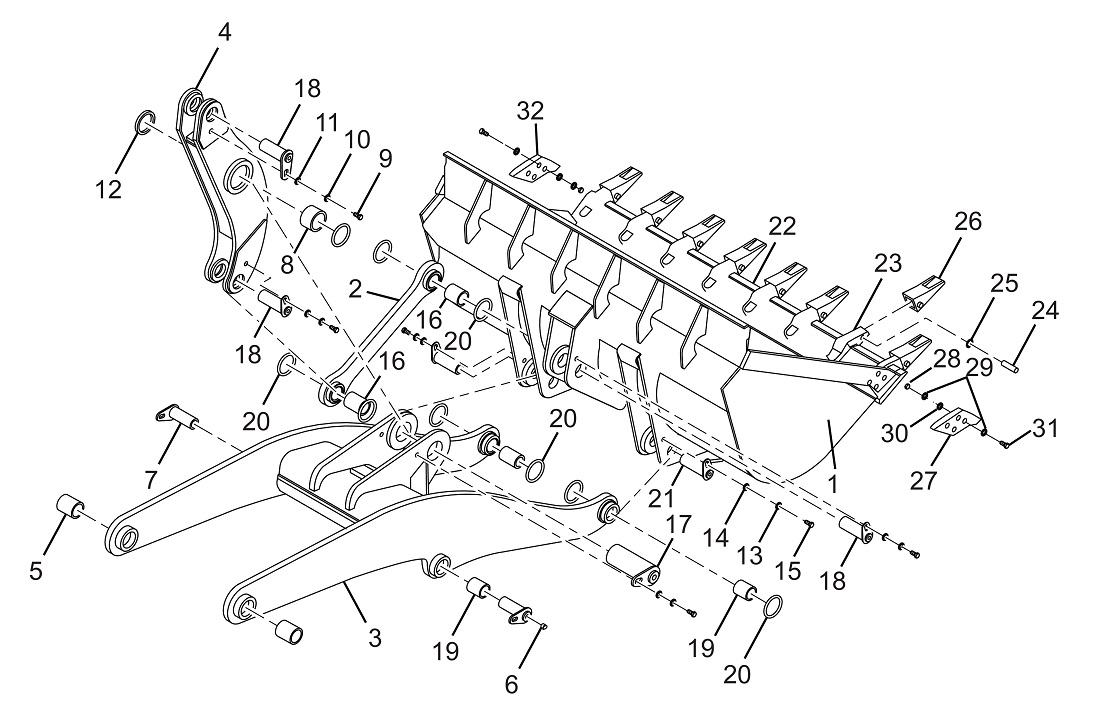

Implement system

← Frame system Cab system →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket

Каталожный номер:LG855.11IV.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pull rod

Каталожный номер:LG853.11.02

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lift arm

Каталожный номер:CDM856E.11 I .03

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tilt arm

Каталожный номер:LG853.11.04

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lift arm upper shaft sleeve

Каталожный номер:LG853.11-001

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oil cup M10X1

Каталожный номер:JB/T7940.1-1995

Комплект:8

Примечание:

№ на схеме:7

Наименование:Lift cylinder upper pin weldment

Каталожный номер:LG855.11.05

Комплект:2

Примечание:

№ на схеме:8

Наименование:Tilt arm middle shaft sleeve

Каталожный номер:LG853.11-002

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M24 x 40

Каталожный номер:GB/T5783

Комплект:1

Примечание:8.8

№ на схеме:10

Наименование:Washer 24

Каталожный номер:GB/T93

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 24

Каталожный номер:GB/T97.1

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil seal 120x150x12

Каталожный номер:GB9877.1-88(BM)

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 20

Каталожный номер:GB/T93

Комплект:7

Примечание:

№ на схеме:14

Наименование:Washer 20

Каталожный номер:GB/T97.1

Комплект:7

Примечание:

№ на схеме:15

Наименование:Bolt M20 x 40

Каталожный номер:GB/T5783

Комплект:7

Примечание:8.8

№ на схеме:16

Наименование:Pull rod shaft sleeve

Каталожный номер:LG853.11-004

Комплект:2

Примечание:

№ на схеме:17

Наименование:Tilt arm middle pin weldment

Каталожный номер:LG853.11.06

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bucket upper pin weldment

Каталожный номер:LG853.11.07

Комплект:3

Примечание:

№ на схеме:19

Наименование:Lift arm lower shaft sleeve

Каталожный номер:LG853.11-003

Комплект:4

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:LG853.11-005

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bucket lower pin weldment

Каталожный номер:LG853.11.08

Комплект:2

Примечание:

№ на схеме:22

Наименование:Main cutting board

Каталожный номер:LG855.11 III .01-001

Комплект:1

Примечание:

№ на схеме:23

Наименование:Toothholder

Каталожный номер:LG855.11 III .01-016

Комплект:10

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:LG855.11 III .01-024

Комплект:10

Примечание:

№ на схеме:25

Наименование:Sprag

Каталожный номер:LG855.11 III .01-025

Комплект:10

Примечание:

№ на схеме:26

Наименование:Tooth sleeve

Каталожный номер:LG855.11 III .01-026

Комплект:10

Примечание:

№ на схеме:27

Наименование:Right cutting lip

Каталожный номер:LG855K.11.01-015

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut М24

Каталожный номер:GB/T802-1988

Комплект:8

Примечание:10

№ на схеме:29

Наименование:Washer 24

Каталожный номер:GB/T97.1-2002

Комплект:16

Примечание:

№ на схеме:30

Наименование:Washer 24

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:31

Наименование:Bolt M24x60

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:10.9

№ на схеме:32

Наименование:Left cutting lip

Каталожный номер:LG855K.11.01-002

Комплект:1

Примечание:
