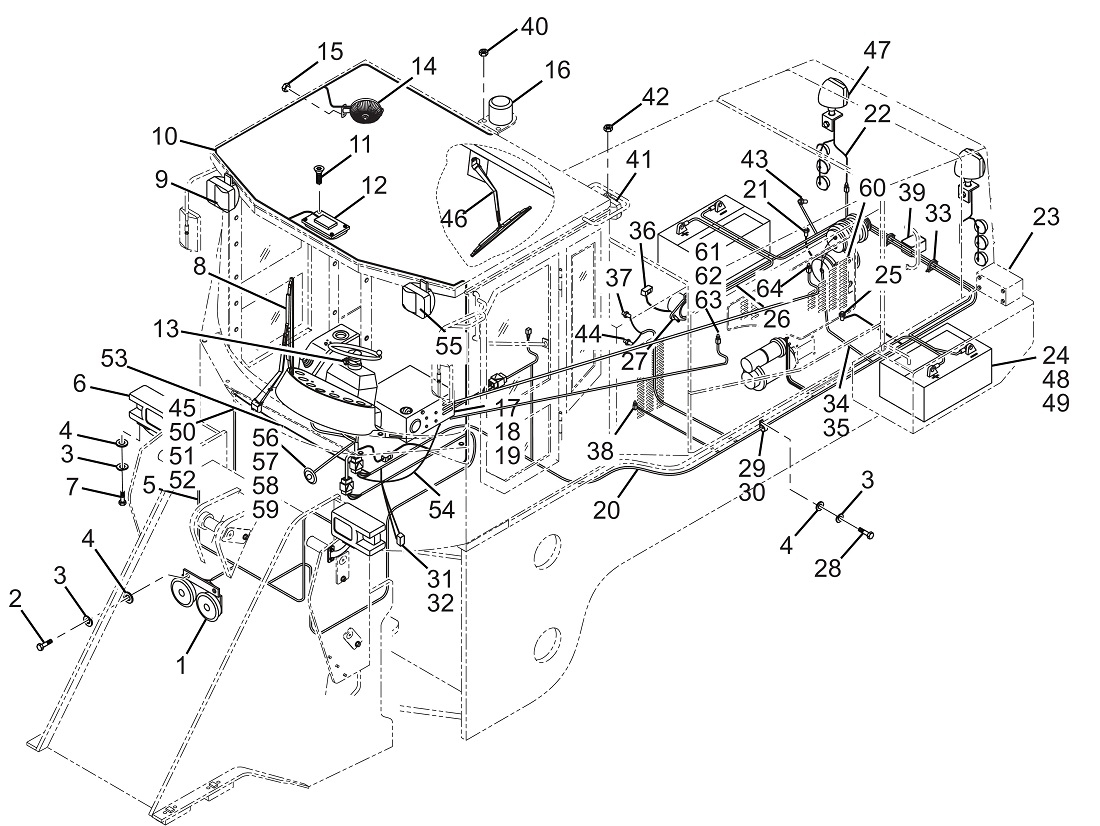

Electrical system

← Out panel system Warning Mark System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Electrical horn assembly DL50D-24

Каталожный номер:LG853.15.09

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x16

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:8.8

№ на схеме:3

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:28

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:GB/T97.1-2002

Комплект:32

Примечание:

№ на схеме:5

Наименование:Front frame harness

Каталожный номер:CDM856E.15I.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:Front combined lamp HDF-02D

Каталожный номер:LG853.15.10

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M8x25

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:8.8

№ на схеме:8

Наименование:Wiper assembly 2D2531P

Каталожный номер:CDM856E.15I.22

Комплект:1

Примечание:

№ на схеме:9

Наименование:Front working lamp

Каталожный номер:LG856.15.23

Комплект:2

Примечание:

№ на схеме:10

Наименование:Cab harness

Каталожный номер:CDM856D.15.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rectangle ceiling lamp FD140X80

Каталожный номер:LG853.15.13

Комплект:1

Примечание:

№ на схеме:12

Наименование:Taper screw ST4.8X19

Каталожный номер:GB/T845

Комплект:3

Примечание:

№ на схеме:13

Наименование:Instrument panel

Каталожный номер:CDM855F. 15.60

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fan SGF-03A

Каталожный номер:LG855.15.45

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M5

Каталожный номер:GB/T6170

Комплект:1

Примечание:8

№ на схеме:16

Наименование:Warning lamp Sb4000

Каталожный номер:CDM858A.15II.48

Комплект:1

Примечание:

№ на схеме:17

Наименование:Air condition

Каталожный номер:CDM855F.15.19

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8x30

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:8.8

№ на схеме:19

Наименование:Nut М8

Каталожный номер:GB/T6170-2000

Комплект:8

Примечание:8

№ на схеме:20

Наименование:Rear frame harness

Каталожный номер:CDM855F. 15.03

Комплект:1

Примечание:

№ на схеме:21

Наименование:Engine water temperature sensor M14X1.5

Каталожный номер:CDM855F. 15.26

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rear hood light harness

Каталожный номер:CDM856.15V.04

Комплект:1

Примечание:

№ на схеме:23

Наименование:Taillights SY-022

Каталожный номер:LG50C.15I.28

Комплект:2

Примечание:

№ на схеме:24

Наименование:Battery N120 (12V120AH)

Каталожный номер:LG853.15.26

Комплект:2

Примечание:

№ на схеме:25

Наименование:Low pressure warning switch SH361

Каталожный номер:LG853.15.27

Комплект:3

Примечание:

№ на схеме:26

Наименование:Battery harness

Каталожный номер:CDM856E.15I.05

Комплект:1

Примечание:

№ на схеме:27

Наименование:Main power switch

Каталожный номер:CDM858A.15II.50

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt М8х20

Каталожный номер:GB/T5783-2000

Комплект:7

Примечание:8.8

№ на схеме:29

Наименование:Wire clip Ф 40

Каталожный номер:CDM855.15V.53

Комплект:3

Примечание:

№ на схеме:30

Наименование:Hoop Ф 30

Каталожный номер:CDM855.15V.51

Комплект:3

Примечание:

№ на схеме:31

Наименование:Brake lamp switch JN150

Каталожный номер:LG853.15.30

Комплект:1

Примечание:

№ на схеме:32

Наименование:Brake air press sensor R1/8

Каталожный номер:CDM856E.15I.33

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nylon strip ZD250 x 5

Каталожный номер:LG853.15-001

Комплект:40

Примечание:

№ на схеме:34

Наименование:Alternator harness

Каталожный номер:CDM855F. 15.08

Комплект:1

Примечание:

№ на схеме:35

Наименование:Generator grounding

Каталожный номер:CDM856E.15I.10

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pressure difference message sender CMS-I

Каталожный номер:LG855.15.43

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil temperature sensor NPT 3/8

Каталожный номер:LG856.15.30

Комплект:1

Примечание:

№ на схеме:38

Наименование:Pressure type message sender NPT 3/8

Каталожный номер:LG855.15.44

Комплект:1

Примечание:

№ на схеме:39

Наименование:Back up buzzer JWL-FM212/24V

Каталожный номер:CDM855E.15II.20

Комплект:1

Примечание:

№ на схеме:40

Наименование:Cap nuts М10

Каталожный номер:GB/T923

Комплект:3

Примечание:

№ на схеме:41

Наименование:Work lamp SY-007

Каталожный номер:CDM858A.15II.23

Комплект:2

Примечание:

№ на схеме:42

Наименование:Cap nuts М12

Каталожный номер:GB/T923

Комплект:2

Примечание:

№ на схеме:43

Наименование:Engine oil press sensor 1/8-27NPTF

Каталожный номер:LG856.15.29

Комплект:1

Примечание:

№ на схеме:44

Наименование:Transmission oil press alarm switch NPT 1/8

Каталожный номер:LG856.15.31

Комплект:1

Примечание:

№ на схеме:45

Наименование:Fuel level sensor NPT 3/8

Каталожный номер:LG856.15.32

Комплект:1

Примечание:

№ на схеме:46

Наименование:Woper assembly ZD2332A65 °

Каталожный номер:LG30F.15.11

Комплект:1

Примечание:

№ на схеме:47

Наименование:Rear work lamp

Каталожный номер:LG856.15.27

Комплект:2

Примечание:

№ на схеме:48

Наименование:Bolt M8x30

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:8.8

№ на схеме:49

Наименование:Nut М8

Каталожный номер:GB/6170-2000

Комплект:4

Примечание:8

№ на схеме:50

Наименование:Screw M5X16

Каталожный номер:GB/T67-2000

Комплект:4

Примечание:5.8

№ на схеме:51

Наименование:Washer 5

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:52

Наименование:Washer 5

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:53

Наименование:Instrument harness

Каталожный номер:CDM855F. 15.06

Комплект:1

Примечание:

№ на схеме:54

Наименование:AC system harness

Каталожный номер:CDM856E.15I.09

Комплект:1

Примечание:

№ на схеме:55

Наименование:Front steering lamp

Каталожный номер:LG856.15.24

Комплект:2

Примечание:

№ на схеме:56

Наименование:Cold start system YRZZ2455-6

Каталожный номер:CDM855E.15II.50

Комплект:1

Примечание:

№ на схеме:57

Наименование:Cold start mounting panel

Каталожный номер:CDM855E.15II-001

Комплект:1

Примечание:

№ на схеме:58

Наименование:Screw M5X16

Каталожный номер:GB/T67-2000

Комплект:4

Примечание:

№ на схеме:59

Наименование:Washer 5

Каталожный номер:GB/T97.1-2002

Комплект:17

Примечание:

№ на схеме:60

Наименование:Compressor bracket

Каталожный номер:LG863.15.46

Комплект:1

Примечание:

№ на схеме:61

Наименование:Heater inlet joint entry

Каталожный номер:CDM856E.15I-002

Комплект:1

Примечание:

№ на схеме:62

Наименование:Heater valve

Каталожный номер:LG853.15.15.04

Комплект:2

Примечание:

№ на схеме:63

Наименование:Hoop Ф 16-25

Каталожный номер:LG853.15.15.05

Комплект:2

Примечание:

№ на схеме:64

Наименование:Heater inlet joint return

Каталожный номер:CDM856E.15I-001

Комплект:1

Примечание:
