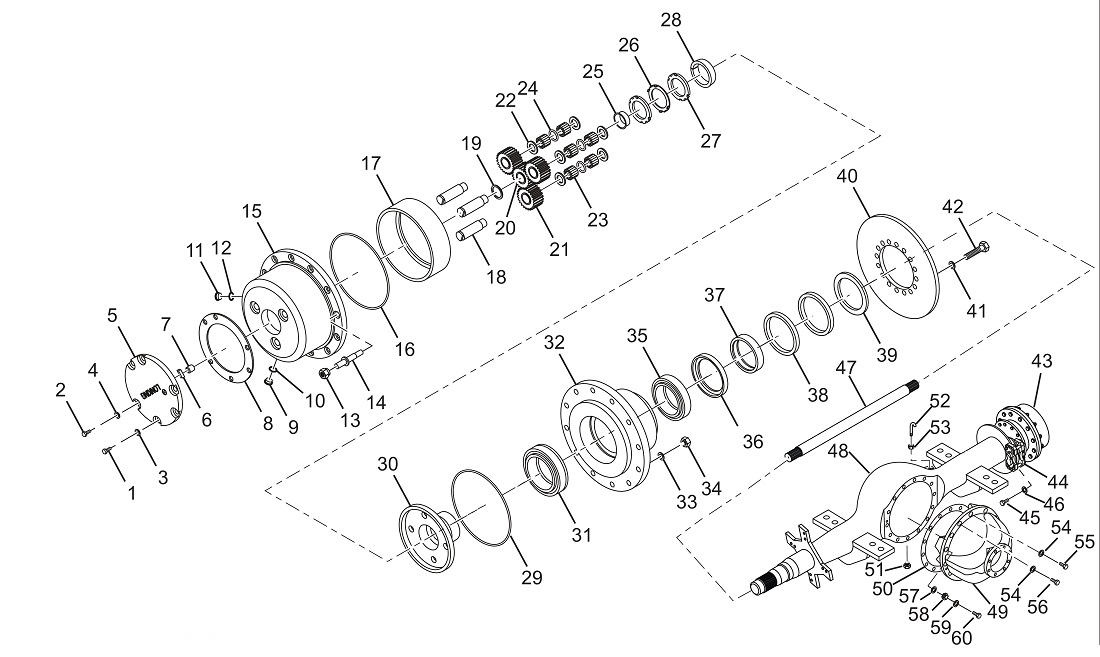

SPINDLE SPEED REDUCER ASSEMBLY

← Axle System Main Reducer Assembly (LG30F.04300A) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x1.25x25

Каталожный номер:GB/T5786-2000

Комплект:1

Примечание:8.8

№ на схеме:2

Наименование:Bolt M12x1.25x25

Каталожный номер:GB/T5186-1986

Комплект:5

Примечание:8.8

№ на схеме:3

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:5

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:LG30F.04404A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Block

Каталожный номер:LG50F.04413A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adjusting support

Каталожный номер:LG30F.04403A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal paper gasket

Каталожный номер:LG30F.04401A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug screw

Каталожный номер:LG50F04416A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 12

Каталожный номер:JB1002-77

Комплект:1

Примечание:12x18x1.5

№ на схеме:11

Наименование:Oil plug

Каталожный номер:LG50F04418A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:LG50F04417A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rim nut

Каталожный номер:LG50F04003A

Комплект:12

Примечание:

№ на схеме:14

Наименование:Rim bolt

Каталожный номер:LG50F04427A

Комплект:12

Примечание:

№ на схеме:15

Наименование:Planet gear carrier

Каталожный номер:LG30F04409A

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:LG30F04413A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring gear

Каталожный номер:LG30F04410A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Planet gear shaft

Каталожный номер:LG30F04406A

Комплект:3

Примечание:

№ на схеме:19

Наименование:Baffle 50

Каталожный номер:GB/T894.1-1986

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sun gear

Каталожный номер:LG30F.04402A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Planet gear

Каталожный номер:LG30F.04405A

Комплект:3

Примечание:

№ на схеме:22

Наименование:Baffle

Каталожный номер:LG30F.04407A

Комплект:6

Примечание:

№ на схеме:23

Наименование:Needle

Каталожный номер:LG50F.04406A

Комплект:126

Примечание:

№ на схеме:24

Наименование:Separating sleeve

Каталожный номер:LG30F04408A

Комплект:3

Примечание:

№ на схеме:25

Наименование:Separating sleeve

Каталожный номер:LG50F04419A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 85

Каталожный номер:GB/T858-1988

Комплект:1

Примечание:

№ на схеме:27

Наименование:Round nut

Каталожный номер:LG50F04420A

Комплект:2

Примечание:

№ на схеме:28

Наименование:Taper sleeve

Каталожный номер:LG50F04421A

Комплект:1

Примечание:

№ на схеме:29

Наименование:Snap ring

Каталожный номер:LG30F04411A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring gear support

Каталожный номер:LG30F04412A

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bearing 32026

Каталожный номер:GB/T297-94

Комплект:1

Примечание:130x200x45

№ на схеме:32

Наименование:Wheel hub

Каталожный номер:LG30F04414A

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer 20

Каталожный номер:GB/T93-1987

Комплект:12

Примечание:

№ на схеме:34

Наименование:Nut M20x1.5-10

Каталожный номер:GB/T6171-1986

Комплект:12

Примечание:

№ на схеме:35

Наименование:Bearing 32024

Каталожный номер:GB/T297-94

Комплект:1

Примечание:120x180x38

№ на схеме:36

Наименование:Oil baffle

Каталожный номер:LG30F04415A

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil seal seat

Каталожный номер:LG30F.04416A

Комплект:1

Примечание:

№ на схеме:38

Наименование:Oil seal FB150x 180x15

Каталожный номер:GB/T9877.1-88

Комплект:2

Примечание:

№ на схеме:39

Наименование:Dust guard

Каталожный номер:LG30F.04417A

Комплект:1

Примечание:

№ на схеме:40

Наименование:Disc brake

Каталожный номер:LG30F.04001A

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:LG30F.04002A

Комплект:16

Примечание:

№ на схеме:42

Наименование:Washer 18

Каталожный номер:GB/T93-87

Комплект:16

Примечание:

№ на схеме:43

Наименование:Spindle speed reducer assembly

Каталожный номер:LG30F04400A

Комплект:2

Примечание:

№ на схеме:44

Наименование:Frame Oil seal

Каталожный номер:SOMA

Комплект:2

Примечание:

№ на схеме:45

Наименование:Bolt M20x 65-10.9

Каталожный номер:GB/T5782-86

Комплект:12

Примечание:

№ на схеме:46

Наименование:Washer 20

Каталожный номер:GB/T93-87

Комплект:12

Примечание:

№ на схеме:47

Наименование:Axle shaft

Каталожный номер:LG30F04003A

Комплект:2

Примечание:

№ на схеме:48

Наименование:Axle housing assembly

Каталожный номер:LG30F04500A

Комплект:1

Примечание:

№ на схеме:49

Наименование:Differential assembly

Каталожный номер:LG30F04300A

Комплект:1

Примечание:

№ на схеме:50

Наименование:Seal gaket

Каталожный номер:LG30F04004A

Комплект:1

Примечание:

№ на схеме:51

Наименование:Plug screw ZG3/4'2'

Каталожный номер:402223

Комплект:Q235-A

Примечание:

№ на схеме:52

Наименование:Vent pipe

Каталожный номер:404002

Комплект:1

Примечание:

№ на схеме:53

Наименование:Nut M10X1-6

Каталожный номер:GB/T6173-86

Комплект:1

Примечание:

№ на схеме:54

Наименование:Washer 12

Каталожный номер:GB/T93-87

Комплект:11

Примечание:

№ на схеме:55

Наименование:Bolt M12x 35-10.9

Каталожный номер:GB/T5783-86

Комплект:9

Примечание:

№ на схеме:56

Наименование:Bolt M12x 45-10.9

Каталожный номер:GB/T5783-86

Комплект:2

Примечание:

№ на схеме:57

Наименование:Fixed cone

Каталожный номер:LG30F.04005A

Комплект:3

Примечание:

№ на схеме:58

Наименование:Washer 12-100HV

Каталожный номер:GB/T95-85

Комплект:3

Примечание:10

№ на схеме:59

Наименование:Nut M12-10

Каталожный номер:GB/T6171-86

Комплект:3

Примечание:

№ на схеме:60

Наименование:Double-screw bolt

Каталожный номер:LG30F.04006A

Комплект:3

Примечание:
