Hydraulic Tank Assembly (CDM835E.13 I .09)

← Tilt Cylinder (CDM835E.07 I .07) Pilot Control System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

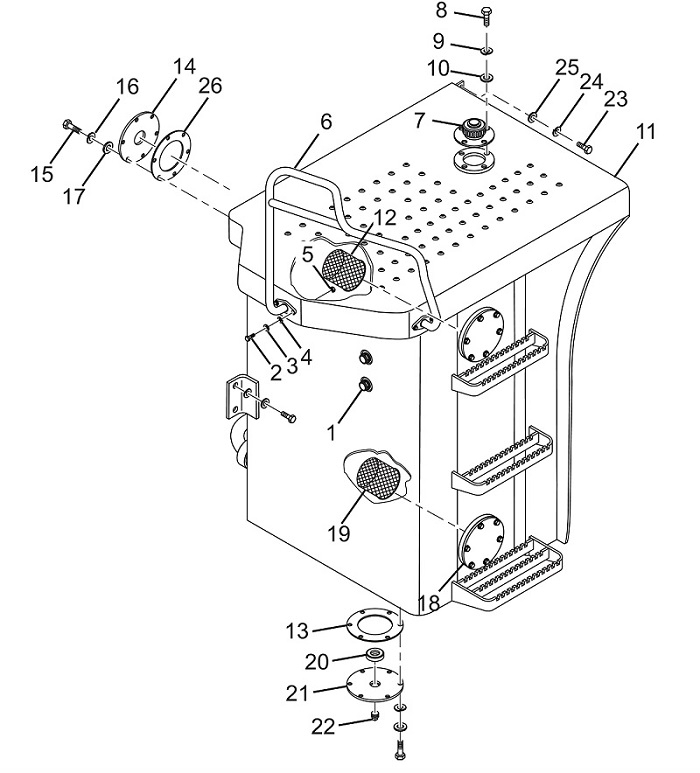

№ на схеме:1

Наименование:Round dip stick

Каталожный номер:LG853.13.08.05

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M12X35

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:3

Наименование:Washer 12

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut M12

Каталожный номер:GB/T6170

Комплект:4

Примечание:8

№ на схеме:6

Наименование:Left-front handrail assembly

Каталожный номер:CDM835E.13I.09.03

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air cleaner

Каталожный номер:LG853.13.08.04

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x20

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:9

Наименование:Washer 8

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 8

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:11

Наименование:Hydraulic oil tank body

Каталожный номер:CDM835E.13I.09.01

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil return filter core

Каталожный номер:LG835.13.09.01

Комплект:1

Примечание:YLX-370-H

№ на схеме:13

Наименование:Gasket

Каталожный номер:LG853.13.08-002

Комплект:3

Примечание:

№ на схеме:14

Наименование:oil return flange cover

Каталожный номер:CDM835E.13I.09.02

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt М10х30

Каталожный номер:GB/T5783

Комплект:24

Примечание:8.8

№ на схеме:16

Наименование:Washer 10

Каталожный номер:GB/T93

Комплект:24

Примечание:

№ на схеме:17

Наименование:Washer 10

Каталожный номер:GB/T97.1

Комплект:24

Примечание:

№ на схеме:18

Наименование:Flange cover weldment

Каталожный номер:LG843.13.09.04

Комплект:2

Примечание:

№ на схеме:19

Наименование:Оil suction filter core

Каталожный номер:LG835.13.09.02

Комплект:1

Примечание:YLX-371-J

№ на схеме:20

Наименование:Magnet Ф80хф40х12

Каталожный номер:LG853.13.08-003

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil drain cover

Каталожный номер:LG853.13.08.03

Комплект:1

Примечание:

№ на схеме:22

Наименование:Stopper

Каталожный номер:LG853.13.08-001

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M16X40

Каталожный номер:GB/T5783

Комплект:4

Примечание:8.8

№ на схеме:24

Наименование:Washer 16

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer 16

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:LG853.13.09-001

Комплект:1

Примечание:
