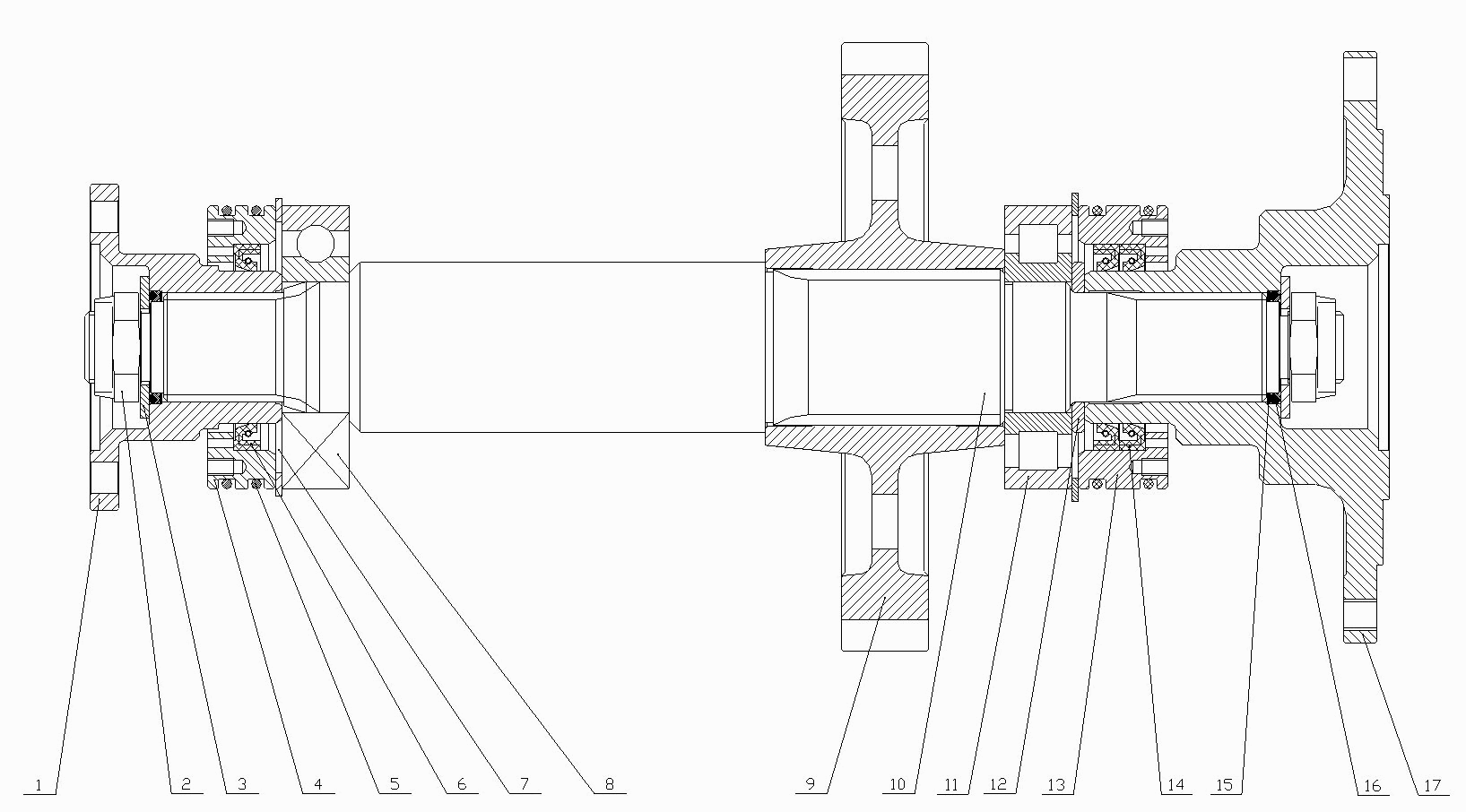

Shaft IV Assembly
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG853.03.01.03-001 [Rear output flange]
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:GB890-80 [Hexagonal nylon locknut M33x1.5]
Комплект:2
Примечание:
№ на схеме:3
Каталожный номер:LG853.03.01.03-002 [Washer]
Комплект:2
Примечание:
№ на схеме:4
Каталожный номер:LG853.03.01.03-003 [Oil seal bracket]
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:GB1235-76 [O-ring 130x5.7]
Комплект:4
Примечание:
№ на схеме:6
Каталожный номер:HG4-692-67 [Framed oil seal SG70x95x12]
Комплект:2
Примечание:
№ на схеме:8
Каталожный номер:GB/T276 [Ball bearing 6312]
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:LG50EX.03.01.01-001 [Output shaft gear]
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:LG853.03.01.03-005 [Output shaft]
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:GB/T283 [Column roller bearing NUP312E]
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:LG853.03.01.03-006 [Separating sleeve]
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:LG853.03.01.03-007 [Oil seal bracket]
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:HG4-692-67 [Frame oil seal SG70x95x12]
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:LG853.03.01.03-008 [Washer]
Комплект:2
Примечание:
№ на схеме:16
Каталожный номер:GB1235-76 [O-ring 52x5.7]
Комплект:2
Примечание:
№ на схеме:17
Каталожный номер:LG855.03.01.01-001 [Front output flange]
Комплект:1
Примечание:
