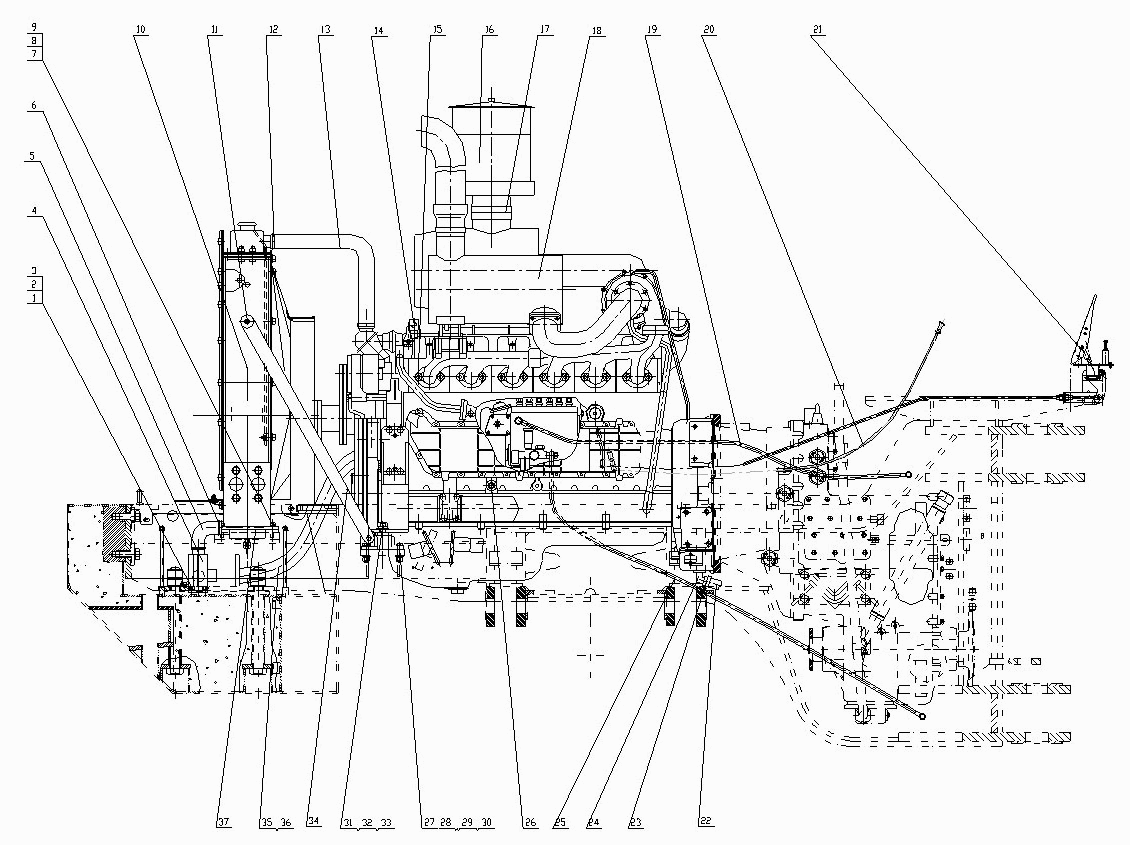

Diesel Engine assembly
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:GB/T5783 [Bolt M10x20]
Комплект:4
Примечание:
№ на схеме:4
Каталожный номер:LG856.01I.01 [Oil cooler]
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:LG856.01I-001 [Radiator water outlet hose]
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:JB/T8870-1999 [Hoop ф44-64]
Комплект:2
Примечание:
№ на схеме:9
Каталожный номер:GB/T5783 [Bolt M12x45]
Комплект:4
Примечание:
№ на схеме:10
Каталожный номер:LG856.01I.04 [Radiator assembly]
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:GB/T5783 [Bolt M12x20]
Комплект:4
Примечание:
№ на схеме:13
Каталожный номер:LG856.01-002 [Upper hose from engine to radiator]
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:LG853.01.01 [Heater water pipe connector]
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:LG853.01.03 [Diesel engine]
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:LG856.01.05 [Air prefilter]
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:LG856.01.05-001 [T-type hoop]
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:6,126E+11 [Muffler assembly]
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:61567G3-9000003 [Fuel tank oil return pipe]
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:LG853.01.05 [Shutoff control assembly]
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:LG853.01.06 [Throttle control assembly]
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:GB/T15329.1-2003 [Torque converter oil return hose
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:JB/T8870-1999 [Hoop ф32-44]
Комплект:2
Примечание:
№ на схеме:24
Каталожный номер:LG853.01.02 [Torque converter oil return connector
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:6,126E+11 [Fuel inlet pipe]
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:LG853.01-002 [Pressure measuring connector]
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:GB/T5782 [Bolt M14x65]
Комплект:4
Примечание:
№ на схеме:31
Каталожный номер:GB/T5782 [Bolt M22x55]
Комплект:2
Примечание:
№ на схеме:34
Каталожный номер:LG856.01I-002 [Radiator pull rod]
Комплект:2
Примечание:
№ на схеме:35
Каталожный номер:6,126E+11 [Water pipe from pump to cooler]
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:LG853.01-007 [Radiator rubber pad]
Комплект:4
Примечание:
