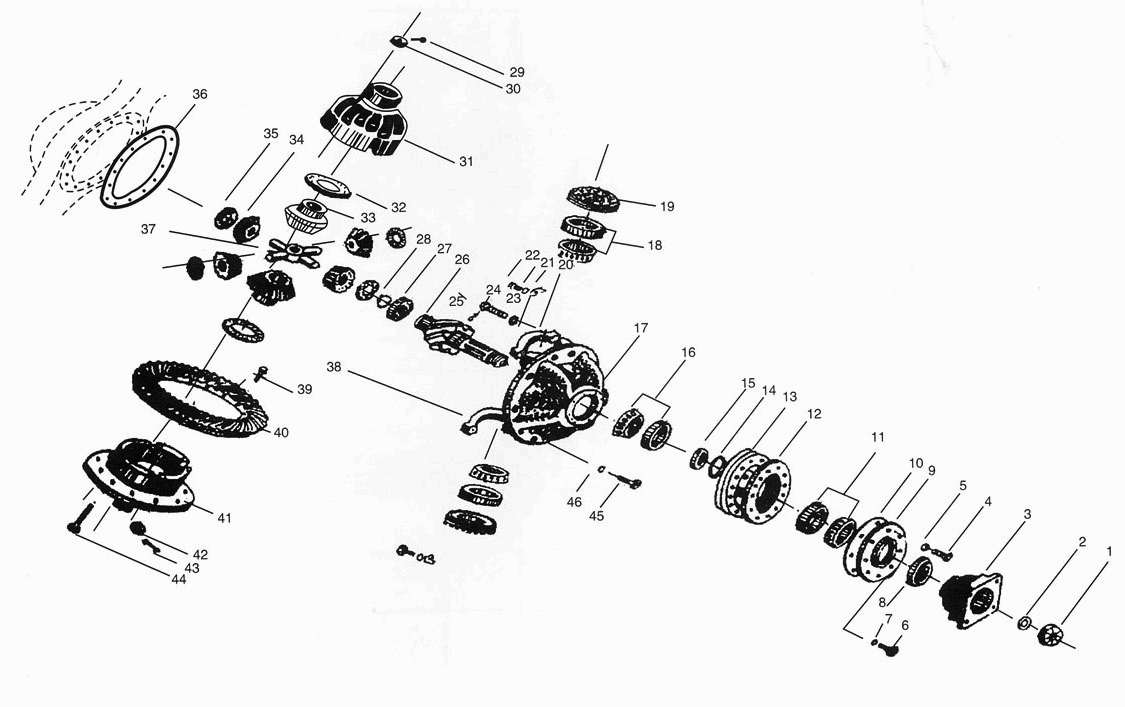

Final Drive and Differential
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:403302A [Nylon self-lock nut M33x1.5]
Комплект:
Примечание:
№ на схеме:3
Каталожный номер:404301-302B [Input flange]
Комплект:
Примечание:
№ на схеме:4
Каталожный номер:GB/T5782 [Bolt M14x55-8.8]
Комплект:6
Примечание:
№ на схеме:6
Каталожный номер:GB/T5782 [Bolt M12x55-8.8]
Комплект:
Примечание:
№ на схеме:8
Каталожный номер:GB/T9877.1-1998 [Seal FB62x93x13]
Комплект:
Примечание:
№ на схеме:11
Каталожный номер:GB/T297 [Taper roller bearing 31310]
Комплект:
Примечание:
№ на схеме:12
Каталожный номер:404306 [Bearing sleeve]
Комплект:
Примечание:
№ на схеме:14
Каталожный номер:404325 [Adjusting shims]
Комплект:
Примечание:
№ на схеме:15
Каталожный номер:404307 [Shaft sleeve]
Комплект:
Примечание:
№ на схеме:16
Каталожный номер:GB/T297 [Taper roller bearing 31311]
Комплект:
Примечание:
№ на схеме:18
Каталожный номер:GB/T297 [Taper roller bearing 32215]
Комплект:3
Примечание:
№ на схеме:19
Каталожный номер:404315 [Adjusting nut]
Комплект:3
Примечание:
№ на схеме:22
Каталожный номер:GB/T32.1 [Bolt M10x1x20-8.8]
Комплект:3
Примечание:
№ на схеме:24
Каталожный номер:GB/T32.1 [Bolt M22x90-8.8]
Комплект:5
Примечание:
№ на схеме:25
Каталожный номер:[Iron wire Ф1.6x450]
Комплект:3
Примечание:
№ на схеме:26
Каталожный номер:404311C/D [Spiral bevel gear]
Комплект:
Примечание:
№ на схеме:27
Каталожный номер:GB/T283 [Pillar roller bearing NUP2306E]
Комплект:
Примечание:
№ на схеме:29
Каталожный номер:GB/T91 [Cotter pin 3x26]
Комплект:9
Примечание:
№ на схеме:31
Каталожный номер:404316 [Left differential case]
Комплект:
Примечание:
№ на схеме:32
Каталожный номер:404328 [Axle shaft gear washer]
Комплект:3
Примечание:
№ на схеме:33
Каталожный номер:404317 [Axle shaft gear]
Комплект:3
Примечание:
№ на схеме:35
Каталожный номер:404313 [Bevel gear spacer]
Комплект:5
Примечание:
№ на схеме:36
Каталожный номер:404001B [Final drive spacer]
Комплект:
Примечание:
№ на схеме:38
Каталожный номер:404318 [Bearing cover]
Комплект:3
Примечание:
№ на схеме:40
Каталожный номер:404324 [Spiral bevel gear]
Комплект:
Примечание:
№ на схеме:41
Каталожный номер:404322B [Right differential case]
Комплект:
Примечание:
№ на схеме:43
Каталожный номер:GB/T91 [Cotter pin 4x28]
Комплект:
Примечание:
№ на схеме:45
Каталожный номер:GB/T5782 [Bolt M16x40]
Комплект:
Примечание:
