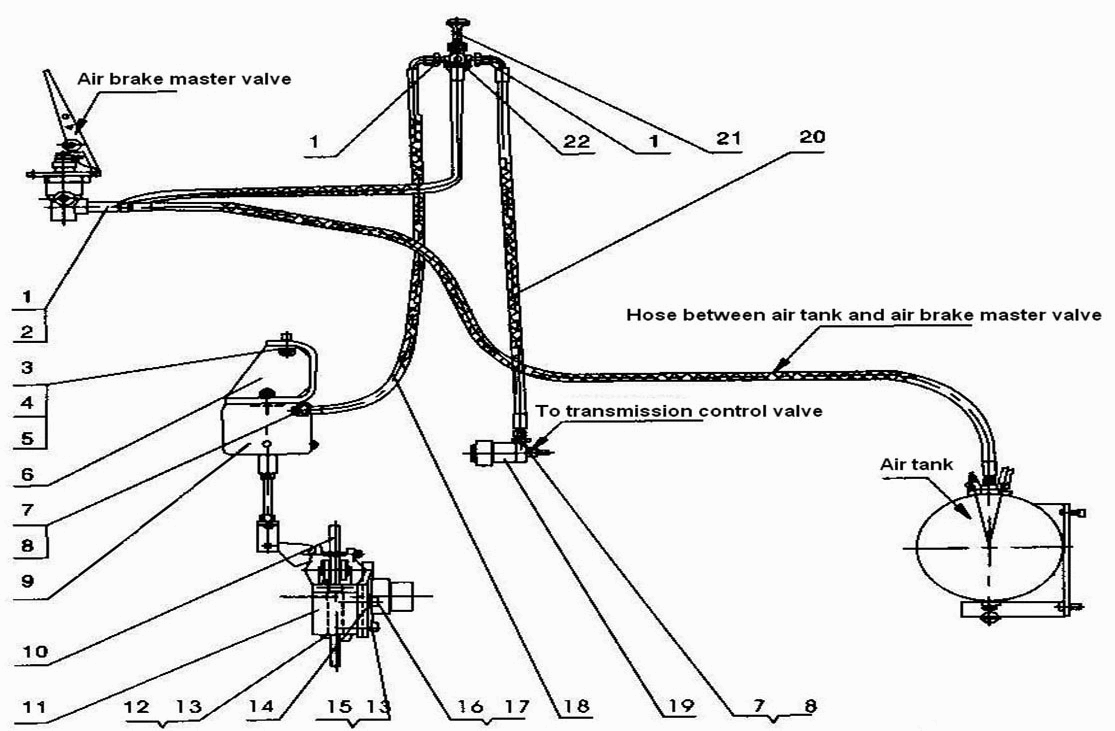

Parking Brake System
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG50F.09002A [Control valve air outlet connector]
Комплект:2
Примечание:
№ на схеме:2
Каталожный номер:GB/T1002 [Copper seal washer Ф10]
Комплект:
Примечание:
№ на схеме:5
Каталожный номер:GB/T5783 [Bolt M16x45]
Комплект:3
Примечание:
№ на схеме:6
Каталожный номер:LG50F.09007-008A [Parking brake air chamber holder
Комплект:
Примечание:
№ на схеме:7
Каталожный номер:LG50F.09003A [Cutoff cylinder air inlet connector]
Комплект:3
Примечание:
№ на схеме:8
Каталожный номер:GB/T1002 [Copper seal washer 12]
Комплект:3
Примечание:
№ на схеме:9
Каталожный номер:QZ50 [Parking brake air chamber]
Комплект:
Примечание:
№ на схеме:10
Каталожный номер:LG50F.09004A [Brake disc]
Комплект:
Примечание:
№ на схеме:11
Каталожный номер:TC5Z(A) [Parking brake]
Комплект:
Примечание:
№ на схеме:12
Каталожный номер:GB/T5786 [Bolt M16x1.5x45]
Комплект:9
Примечание:
№ на схеме:14
Каталожный номер:LG50F.09005A [Brake caliper assembly securing plat
Комплект:
Примечание:
№ на схеме:15
Каталожный номер:GB/T5783 [Bolt M16x50]
Комплект:2
Примечание:
№ на схеме:16
Каталожный номер:GB/T5783 [Bolt M14x50]
Комплект:5
Примечание:
№ на схеме:18
Каталожный номер:90C/-C/8-I-L1800 [Hose from control brake valve to
Комплект:
Примечание:
№ на схеме:19
Каталожный номер:XZ [Cutoff cylinder]
Комплект:
Примечание:
№ на схеме:20
Каталожный номер:90C/-C/8-I-L1400 [Hose from control valve to cutof
Комплект:
Примечание:
№ на схеме:21
Каталожный номер:QZ50 [Manual control valve]
Комплект:
Примечание:
№ на схеме:22
Каталожный номер:LG50F.09001A [Control valve air inlet connector]
Комплект:
Примечание:
