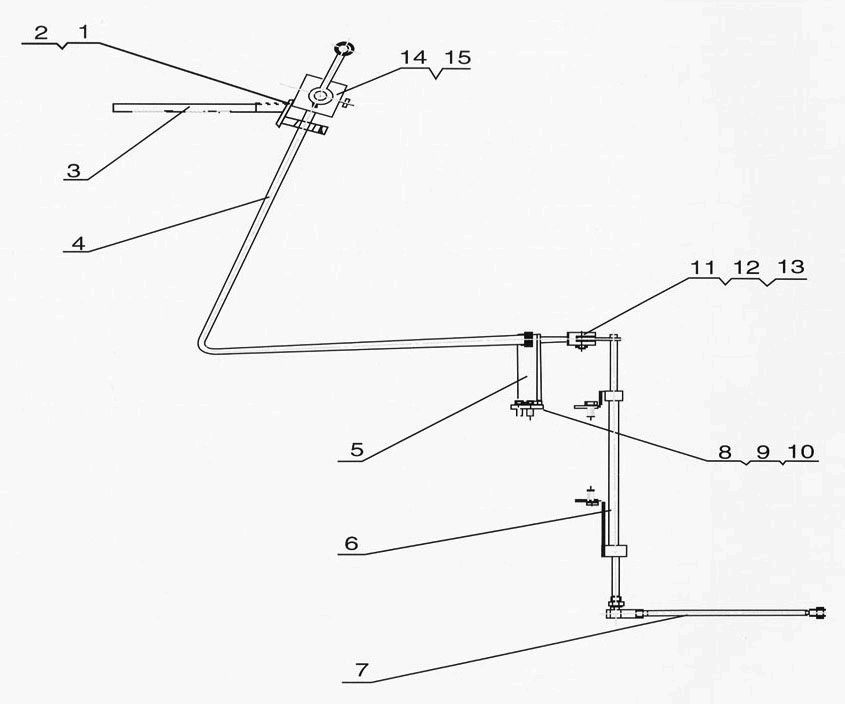

Transmission Control System

← Transmission Control Valve Axle →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M6x40

Каталожный номер:GB/T5783 [Bolt M6x40]

Комплект:3

Примечание:

№ на схеме:2

Наименование:Washer 6

Каталожный номер:GB/T97.1 [Washer 6]

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:LG50C-II.05300 [Bracket]

Комплект:

Примечание:

№ на схеме:4

Наименование:Speed control flexible shaft

Каталожный номер:LG50E.05001 [Speed control flexible shaft]

Комплект:

Примечание:

№ на схеме:5

Наименование:Flexible shaft bracket

Каталожный номер:LG50E.05002 [Flexible shaft bracket]

Комплект:

Примечание:

№ на схеме:6

Наименование:Lever

Каталожный номер:LG50E.05003-003 [Lever]

Комплект:

Примечание:

№ на схеме:7

Наименование:Control valve pull rod

Каталожный номер:LG50F.05019-019A [Control valve pull rod]

Комплект:

Примечание:

№ на схеме:8

Наименование:Bolt M10x25

Каталожный номер:GB/T5783 [Bolt M10x25]

Комплект:5

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:GB/T93 [Washer 10]

Комплект:5

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:GB/T97.1 [Washer 10]

Комплект:3

Примечание:

№ на схеме:11

Наименование:Pin B10x28

Каталожный номер:GB882-86 [Pin B10x28]

Комплект:

Примечание:

№ на схеме:13

Наименование:Cotter pin

Каталожный номер:GB91-86 [Cotter pin]

Комплект:

Примечание:

№ на схеме:14

Наименование:Lock block

Каталожный номер:LG50C-II.05002 [Lock block]

Комплект:

Примечание:

№ на схеме:15

Наименование:Speed control flexible shaft securing plate

Каталожный номер:LG50C-II.05100 [Speed control flexible shaft secur

Комплект:

Примечание:
