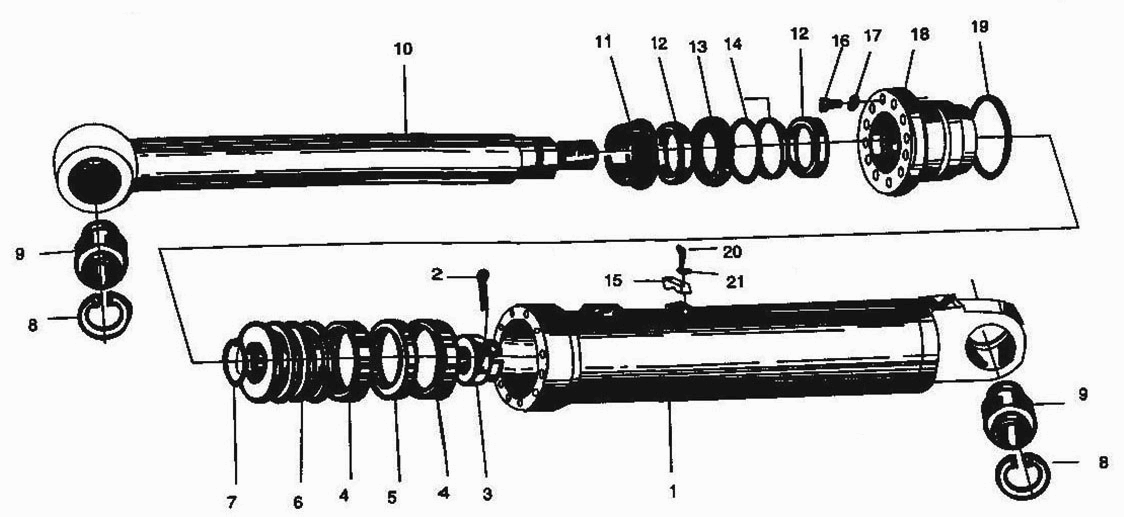

Tilt Cylinder
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:ZL50D.31.1 [Cylinder body]
Комплект:
Примечание:
№ на схеме:2
Каталожный номер:GB/T91 [Cotter pin Ф63x60]
Комплект:
Примечание:
№ на схеме:5
Каталожный номер:HJD200 [Combined seal]
Комплект:
Примечание:
№ на схеме:7
Каталожный номер:GB1235-76 [O-RING Ф90x3.1]
Комплект:
Примечание:
№ на схеме:8
Каталожный номер:GB/T893.1-86 [Spacer 120]
Комплект:5
Примечание:
№ на схеме:9
Каталожный номер:GB/T9163-81 [Joint bearing GE80ES]
Комплект:3
Примечание:
№ на схеме:10
Каталожный номер:ZL50D.31-3 [Piston rod]
Комплект:
Примечание:
№ на схеме:12
Каталожный номер:[Supporting ring]
Комплект:3
Примечание:
№ на схеме:14
Каталожный номер:HJD110 [Combined seal]
Комплект:
Примечание:
№ на схеме:15
Каталожный номер:ZL50D.31-4 [Press plate]
Комплект:
Примечание:
№ на схеме:16
Каталожный номер:GB/T5781 [Bolt M20x55]
Комплект:
Примечание:
№ на схеме:18
Каталожный номер:ZL50D.31-2 [Guide sleeve]
Комплект:
Примечание:
№ на схеме:19
Каталожный номер:GB1235-76 [O-RING 200x5.7]
Комплект:
Примечание:
№ на схеме:20
Каталожный номер:GB/T5781 [Bolt M10x45]
Комплект:3
Примечание:
