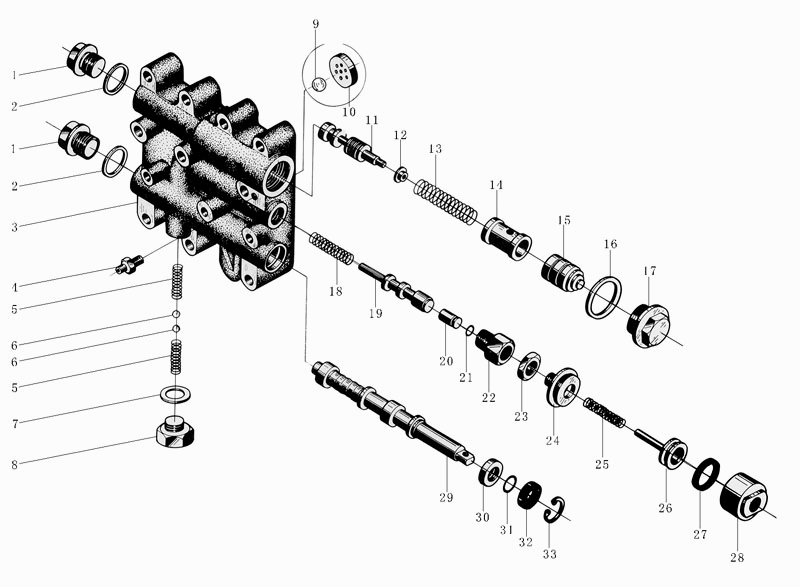

Transmission control valve assembly

← Oil Pan Assembly Axle System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:LG853.03.01.13-002 [Bolt]

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:LG853.02.01-004 [Washer]

Комплект:2

Примечание:

№ на схеме:3

Наименование:Valve body

Каталожный номер:LG853.03.01.13-001 [Valve body]

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pressure gauge connector

Каталожный номер:LG853.03.01.13-025 [Pressure gauge connector]

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:LG853.02.01-006 [Spring]

Комплект:2

Примечание:

№ на схеме:7

Наименование:Tie plate

Каталожный номер:LG853.02.01.01-001 [Tie plate]

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:LG853.03.01-008 [Bolt]

Комплект:1

Примечание:

№ на схеме:10

Наименование:Round board

Каталожный номер:LG853.03.01.13-024 [Round board]

Комплект:1

Примечание:

№ на схеме:11

Наименование:Reducing valve stem

Каталожный номер:LG853.03.01.13-003 [Reducing valve stem]

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring seat

Каталожный номер:LG853.03.01.13-023 [Spring seat]

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:LG853.03.01.13-022 [Spring]

Комплект:1

Примечание:

№ на схеме:14

Наименование:Securing sleeve

Каталожный номер:LG853.03.01.13-021 [Securing sleeve]

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sliding block

Каталожный номер:LG853.03.01.13-020 [Sliding block]

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:LG853.03.01.13-019 [Washer]

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:LG853.03.01.13-018 [Bolt]

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:LG853.03.01.13-005 [Spring]

Комплект:1

Примечание:

№ на схеме:19

Наименование:Brake valve stem

Каталожный номер:LG853.03.01.13-004 [Brake valve stem]

Комплект:1

Примечание:

№ на схеме:20

Наименование:Column plug

Каталожный номер:LG853.03.01.13-016 [Column plug]

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring ф13x1.9

Каталожный номер:GB1235-76 [O-ring ф13x1.9]

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:LG853.03.01.13-017 [Bolt]

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:LG853.03.01.13-015 [Nut]

Комплект:1

Примечание:

№ на схеме:24

Наименование:Air valve bracket

Каталожный номер:LG853.03.01.13-010 [Air valve bracket]

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring

Каталожный номер:LG853.03.01.13-012 [Spring]

Комплект:1

Примечание:

№ на схеме:26

Наименование:Air valve stem

Каталожный номер:LG853.03.01.13-011 [Air valve stem]

Комплект:1

Примечание:

№ на схеме:27

Наименование:Y-type seal ring 32x40

Каталожный номер:LG853.03.01.13-013 [Y-type seal ring 32x40]

Комплект:1

Примечание:

№ на схеме:28

Наименование:Air valve platform

Каталожный номер:LG853.03.01.13-014 [Air valve platform]

Комплект:1

Примечание:

№ на схеме:29

Наименование:Distribution stem

Каталожный номер:LG853.03.01.13-007 [Distribution stem]

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sleeve stopper

Каталожный номер:LG853.03.01.13-009 [Sleeve stopper]

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring D22x2.4

Каталожный номер:GB1235-76 [O-ring D22x2.4]

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil seal PD18x30x7

Каталожный номер:HG4-692-67 [Oil seal PD18x30x7]

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sprag 30

Каталожный номер:GB/T893.1 [Sprag 30]

Комплект:1

Примечание:
