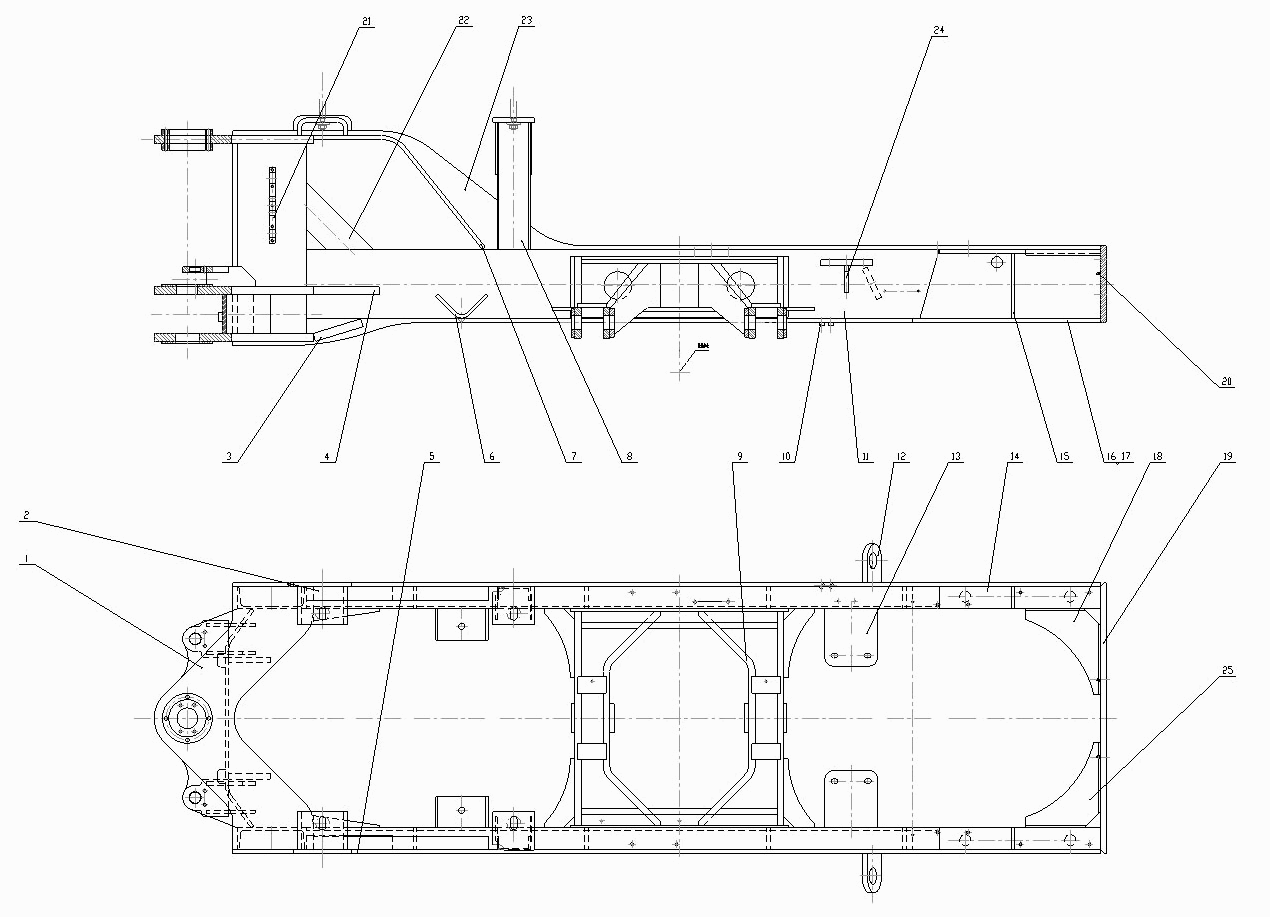

Rear Frame Assembly
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG843.10.02.01 [Rear articulated bracket]
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:LG853.10.02.02 [Cab front bracket weldment]
Комплект:2
Примечание:
№ на схеме:3
Каталожный номер:LG853.10.02-002 [Lower stiffening sheet 180x80x30]
Комплект:2
Примечание:
№ на схеме:4
Каталожный номер:LG853.10.02-003 [Middle stiffening sheet]
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:LG843.10.02-001 [Rear frame left board]
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:LG853.10.02-005 [Transmission bracket]
Комплект:2
Примечание:
№ на схеме:7
Каталожный номер:LG843.10.02-002 [Upper stiffening sheet]
Комплект:2
Примечание:
№ на схеме:8
Каталожный номер:LG843.10.02.02 [Cab rear bracket weldment]
Комплект:2
Примечание:
№ на схеме:9
Каталожный номер:LG853.10.02.04 [Oscillating suspension bracket]
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:LG853.10.02-008 [Tie plate]
Комплект:2
Примечание:
№ на схеме:11
Каталожный номер:LG853.10.02.05 [Stiffening beam channel weldment]
Комплект:2
Примечание:
№ на схеме:12
Каталожный номер:LG853.10.02-009 [Rear ring]
Комплект:2
Примечание:
№ на схеме:13
Каталожный номер:LG843.10.02-003 [Engine support board]
Комплект:2
Примечание:
№ на схеме:14
Каталожный номер:LG853.10.02-010 [Box support board 14x80x584]
Комплект:2
Примечание:
№ на схеме:15
Каталожный номер:LG853.10.02-011 [Stiffening rib 14x80x236]
Комплект:2
Примечание:
№ на схеме:16
Каталожный номер:LG843.10.02-004 [Counterbalance right board]
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:LG843.10.02-008 [Counterbalance left board]
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:LG853.10.02-013 [Rear board stiffening rib I]
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:LG853.10.02-014 [Rear board]
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:LG843.10.02-005 [Pipe bracket]
Комплект:1
Примечание:
