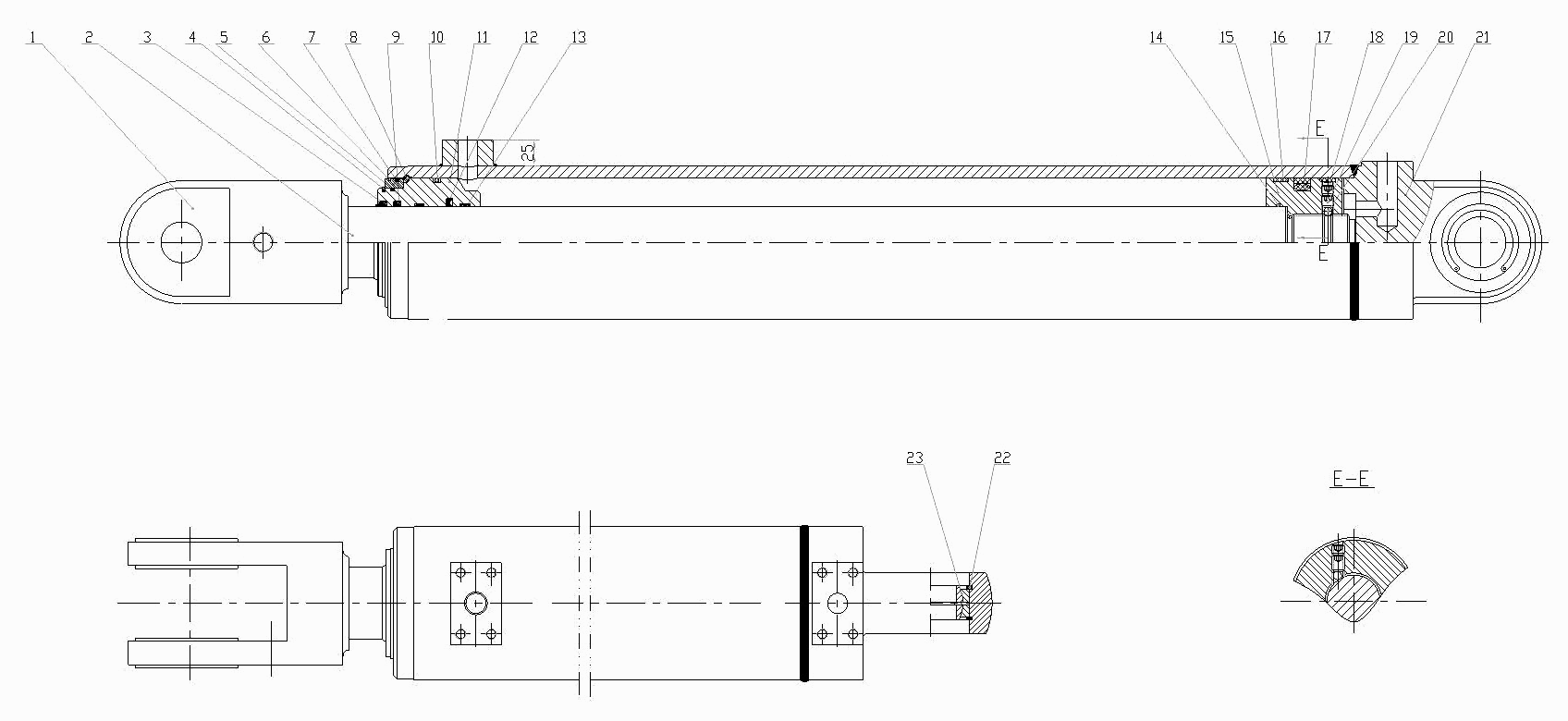

Lift Cylinder
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG843.07200A-0002 [Rod end]
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:LG843.07200C-0001 [Piston rod]
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:AY 070A P5008 [Dust ring 70x80x7]
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:GB894 [Elastic collar 105]
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:[O-ring 98.02x3.53]
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:[O-ring 117.07x3.53]
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:ZL30-720006 [Spring sprag]
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:T20 [Shaft seal ring 70x85x11.4]
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:[O-ring 113.67x5.33]
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:ZL30-720003B [Guide sleeve]
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:[Ladder ring 70x85.5x6.3]
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:[Support ring 70x75x9.7]
Комплект:2
Примечание:
№ на схеме:14
Каталожный номер:[O-ring 69.52x2.62]
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:[Support ring 120x125x15]
Комплект:2
Примечание:
№ на схеме:17
Каталожный номер:[Piston seal ring 125x104x8]
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:GB/T 77-2000 [Hexagonal set screw M12x10]
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:GB/T 77-2000 [Hexagonal set screw M12x16]
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:GB/T 308-1989 [Steel ball Sф8]
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:LG843.07200B-1000 [Cylinder body]
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:GB893 [Elastic collar 75]
Комплект:2
Примечание:
№ на схеме:23
Каталожный номер:JB/T8879-2001 [Joint bearing GE50ES-C3]
Комплект:1
Примечание:
